Satel APMD-150 Anleitung

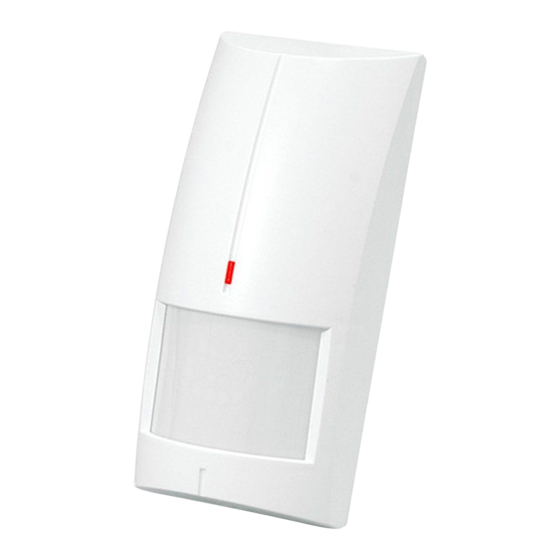

Der drahtlose Dual-Bewegungsmelder APMD-150 ist für den Betrieb im bidirektionalen
System der Serie ABAX bestimmt. Er wird vom Funkbasismodul ACU-100 in der
Programmversion 1.06 oder in höheren Versionen bedient. Die Konstruktion des Melders
beinhaltet einen Mikrowellensensor (MW) und ein zweifaches pyroelektrisches Element
(PIR). Der Mikrowellensensor wird gestartet, wenn sich der Melder im aktiven Zustand
befindet (siehe: Anleitung des Funkbasismoduls ACU-100, Kapitel über Funkmelder), nach
der Erfassung der Bewegung von dem Infrarotsensor. Der Melder zeichnet sich durch eine
hohe Detektionseigenschaft und hervorragende Resistenz gegen Störungen bzw. falsche
Alarme aus. Die Sensibilität des Mikrowellen- und Infrarotkanals wird auf dem Funkweg
eingestellt, unabhängig von jedem Kanal. Der Testmodus, der ferngestartet wird, ermöglicht
den Mikrowellen- und Infrarotkanal unabhängig voneinander zu testen. Dank des
hochmodernen Mechanismus der digitalen Temperaturkompensation ist der Melder in einem
breiten Temperaturbereich einsetzbar.

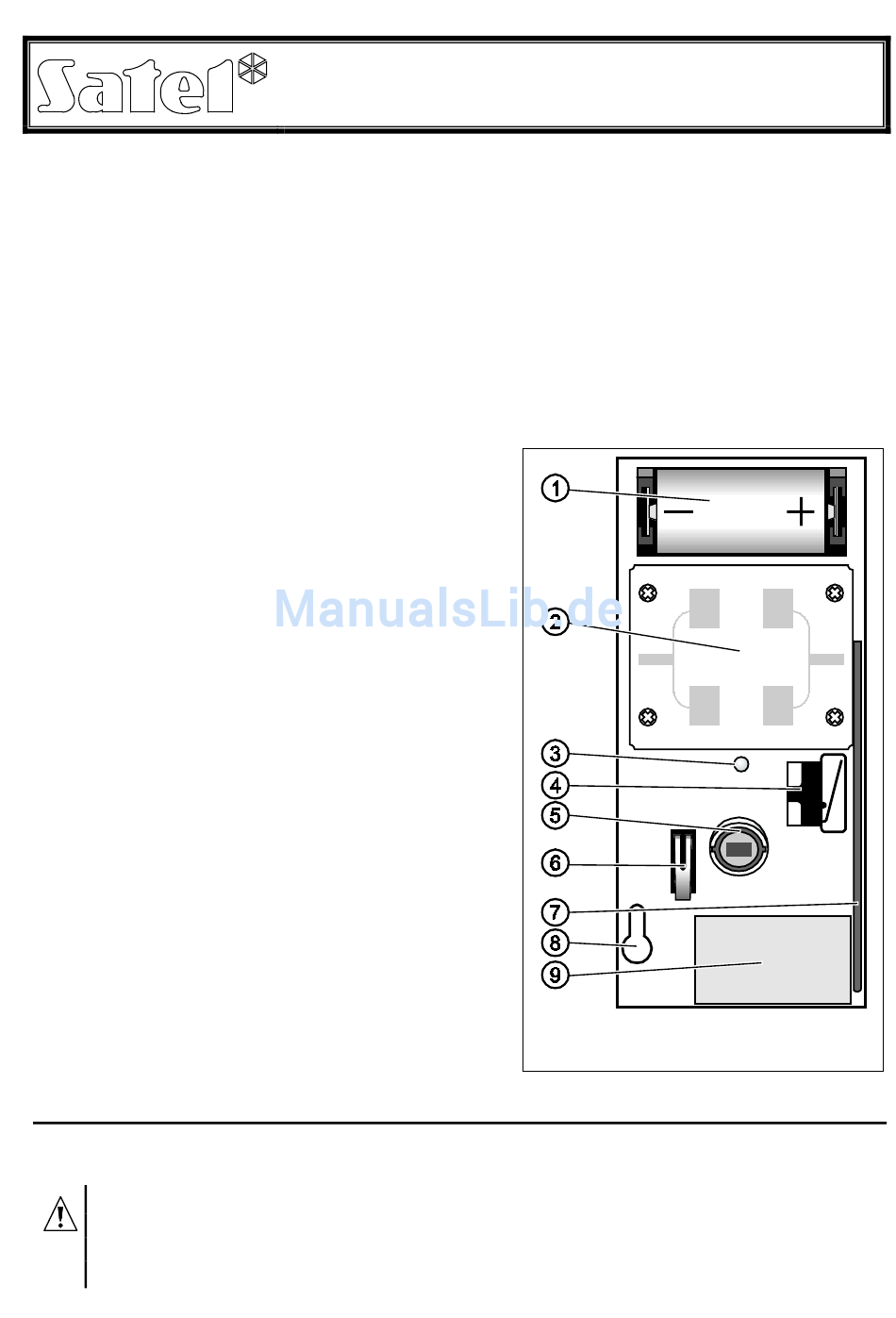

Erklärungen zur Abbildung 1:
1 - Lithium-Batterie CR123A / Spannung 3 V ge-
speist, die einen ca. 3-jährigen Betrieb sichert.
Der Melder kontrolliert den Batteriezustand.
Wenn die Spannung bis 2,6 V fällt, dann wird
an das Funkbasismodul die Information ge-
sendet, dass
Die Signalisierung der schwachen Batterie
dauert so lange, bis sie gewechselt wird.
2 - Mikrowellensensor.
3 - LED-Diode. Sie leuchtet rot nur im Testmo-
dus, wodurch die Kommunikation mit dem
Funkbasismodul (in der Abfragezeit), Verlet-
zung (nach der Erfassung der Bewegung von
dem Mikrowellen- oder Infrarotkanal) und Sa-
botagen signalisiert wird.
4 - Sabotagekontakt, der auf das Trennen von
der Unterlage reagiert.
5 - Pyroelement.
6 - Sabotagekontakt, der auf das Öffnen des Ge-
häuses reagiert.
7 - Antenne.
8 - Montageöffnung.
9 - Schirm.
1. Montage
Der Melder ist für die Montage in Innenräumen bestimmt und kann direkt an der Wand oder
an dem mitgelieferten Universal-Montagehalter befestigt werden.
Bevor der Melder fest montiert wird, ist der Pegel des durch das
Funkbasismodul ACU-100 vom Melder empfangenen Signals zu prüfen und
erforderlichenfalls der Montageort so zu ändern, dass dadurch für die
Kommunikation eine optimale Lage gefunden wird.
FUNK DUAL-BEWEGUNGSMELDER
®
die Batterie schwach
APMD-150
ist.
Abb. 1. Darstellung der Platine
des Melders.
apmd150_de 11/12
