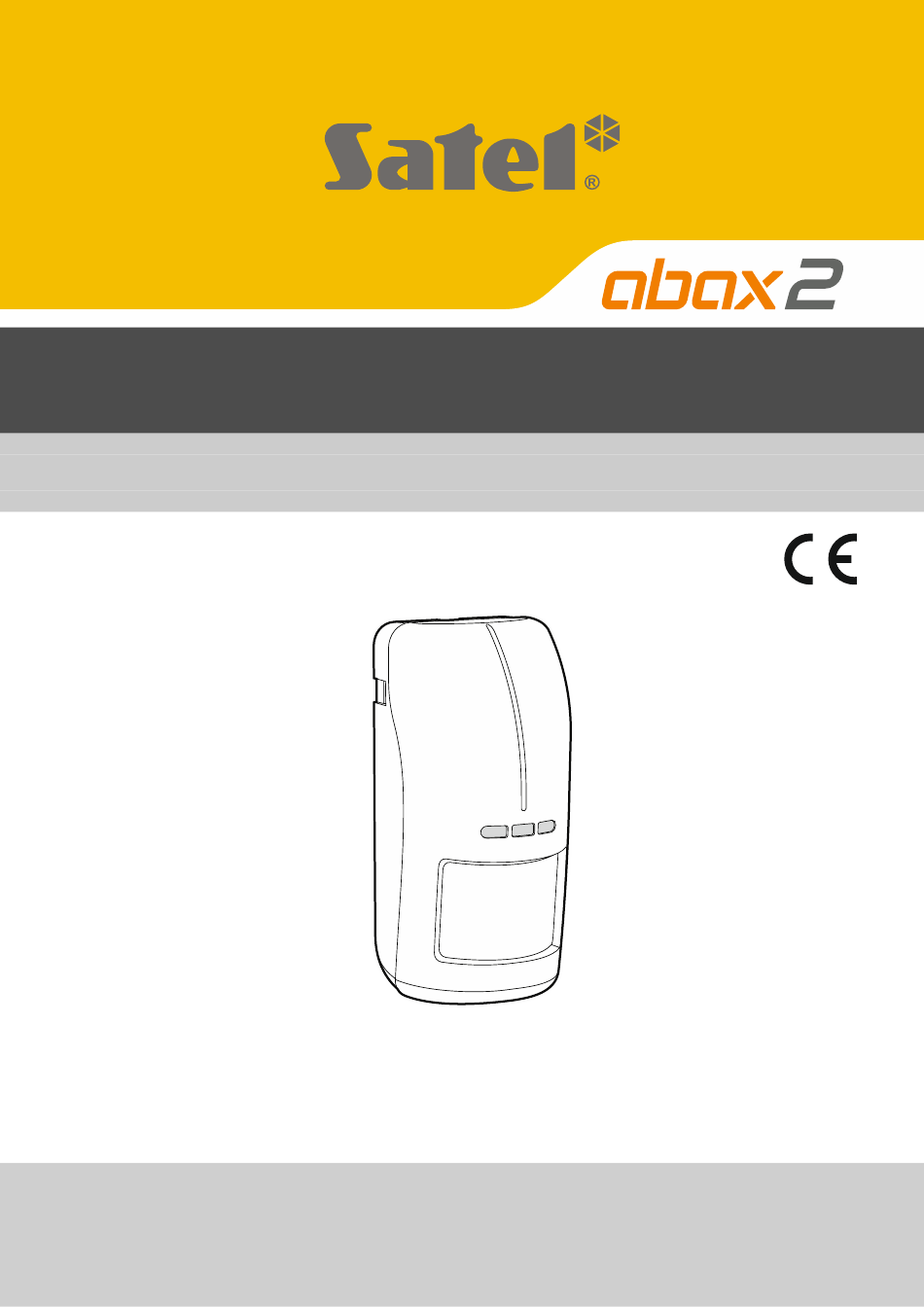

- Seite 1 AOD-210 Funk-Außen-Dual-Bewegungsmelder Firmwareversion 1.00 aod-210_de 03/19 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.eu...
- Seite 2 Hersteller nicht erlaubt sind, lassen die Garantie entfallen. Das Typenschild befindet sich auf der Rückseite des Elektronikmoduls. Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten, was zu Veränderungen in der technischen Spezifikation und der Software führt. Aktuelle Informationen über die eingeführten Änderungen sind auf unserer...

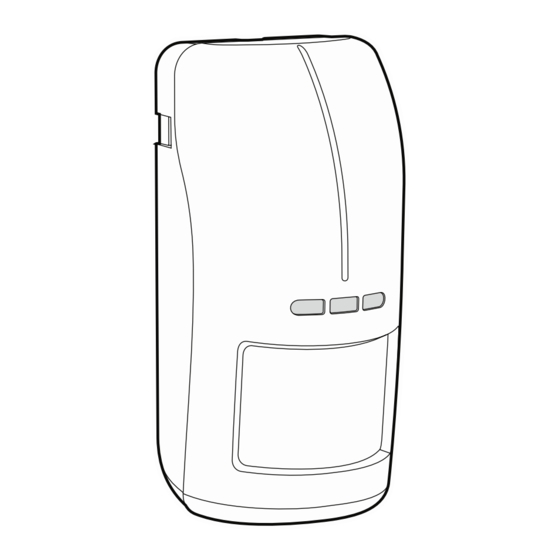

- Seite 3 Der Außenmelder AOD-210 ermöglicht die Bewegungserfassung im geschützten Bereich. Er ist für den Betrieb im bidirektionalen ABAX 2 / ABAX Funksystem bestimmt. Die Anleitung bezieht sich auf den Melder mit der Firmwareversion 1.00 (oder höher), der durch folgende Geräte unterstützt wird: •...
- Seite 4 AOD-210 SATEL Optional kann der Melder nur eine Position belegen – dabei wird nur der Bewegungsmelder unterstützt. Funkkommunikation Der Melder verbindet sich mit dem Funkbasismodul / mit der Zentrale in regelmäßigen Zeitabständen, um über seinen Zustand zu informieren (periodische Kommunikation).
- Seite 5 SATEL AOD-210 Die Information über die Unterschreitung des Schwellenwertes der Lichtstärke (Alarm) und die Rückkehr der Lichtstärke über den Schwellenwert (Alarmende) wird sofort (unabhängig von dem Betriebsmodus) gesendet. Lichtstärke Detektionsschwelle Einschalten [P Ausschalten [P 5 lx 10 lx 10 lx...
-
Seite 6: Wahl Des Montageortes
AOD-210 SATEL Kontrolle des Batteriezustandes Wenn die Batteriespannung unter 2,75 V fällt, wird bei jeder Übertragung eine Information über die schwache Batterie gesendet. Als Reaktion auf den Spannungsabfall der Batterie unter 2,75 V wird im Melder automatisch die Empfindlichkeit der Sensoren gesenkt, um Fehlalarme zu vermeiden. -
Seite 7: Montage
SATEL AOD-210 • Installieren Sie den Melder nicht an Orten, an welchen die Entfernung von sich bewegenden Objekten (z.B. Äste, Bäume, Sträucher, Wäscheleinen usw.) kleiner als 3 m ist (Abb. 3-IV). • Richten Sie den Melder weder auf Objekte, die das Licht zurückwerfen können, noch auf Ventilatoren oder auf Geräte, die Wärme emittieren (Abb. - Seite 8 AOD-210 SATEL Im Alarmsystem INTEGRA / VERSA wird der Melder als AOD-200 identifiziert. Eine gleichzeitige Unterstützung des Melders durch das ABAX 2- und ABAX- Funkbasismodul / die Alarmzentrale INTEGRA 128-WRL ist unmöglich. 4. Schließen Sie das Gehäuse des Melders. 5. Platzieren Sie den Melder am zukünftigen Montageort.
- Seite 9 SATEL AOD-210 10. Befestigen Sie das Gehäuseunterteil an der Wand, an der Winkelhalterung (siehe: „Montage an der Winkelhalterung”) oder Kugelkopfhalterung (siehe: „Montage an der Kugelkopfhalterung”). Die mitgelieferten Dübel sind für Untergründe wie Beton, Ziegel etc. bestimmt. Im Falle eines anderen Untergrundes (Gips, Styropor) verwenden Sie andere, entsprechend angepasste Dübel.
- Seite 10 AOD-210 SATEL montiert werden, dann befestigen Sie die Halterung zur Montage des Kontaktes auf der anderen Seite. 2. Bohren Sie Löcher in der Halterung für die Schrauben. 3. Befestigen Sie die Winkelhalterung mit Dübeln und Schrauben an der Wand. 4. Führen Sie die Leitungen des Sabotagekontakts durch die Öffnung im Gehäuseunterteil.
- Seite 11 SATEL AOD-210 4. Führen Sie die Leitungen des Sabotagekontakts durch die Öffnung im Gehäuseunterteil. Es wird empfohlen, die Leitungen des Sabotagekontakts in einen Schrumpfschlauch zu legen. Dadurch wird das Risiko verringert, dass Wasser in das Gehäuse eindringt.
-
Seite 12: Technische Daten
AOD-210 SATEL 5. Befestigen Sie das Gehäuseunterteil mit Schrauben an der Kugelkopfhalterung (Abb. 8-VII). 5 Technische Daten Betriebsfrequenzband ................. 868,0 MHz ÷ 868,6 MHz Funkreichweite (im freien Gelände) ABAX 2 ACU-220 ..................... bis zu 2000 m ACU-280 ..................... bis zu 1600 m ABAX ...................... - Seite 13 SATEL AOD-210 Sicherheitsgrad gem. EN50131-2-4 ................Grade 2 Umweltklasse gem. EN50130-5 .................... IIIa Betriebstemperaturbereich ................... -40°C...+55°C Max. Feuchtigkeit ......................93±3% Schutzklasse IP ........................IP54 Abmessungen ....................65 x 138 x 58 mm Gewicht ..........................182 g...
