- Seite 1 APMD-250 Funk-Dual-Bewegungsmelder Firmwareversion 1.01 apmd-250_de 12/19 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.eu...
- Seite 2 Hersteller nicht erlaubt sind, lassen die Garantie entfallen. Das Typenschild des Gerätes befindet sich auf dem Gehäuseunterteil. Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten, was zu Veränderungen in der technischen Spezifikation und der Software führt. Aktuelle Informationen über die eingeführten Änderungen sind auf unserer...
-
Seite 3: Technische Daten

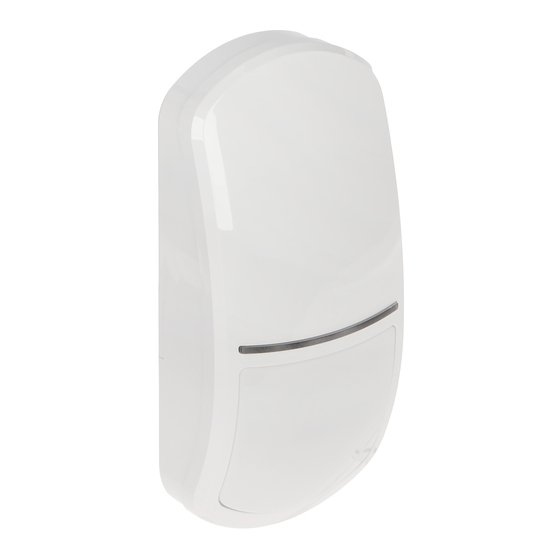

Der Melder APMD-250 erfasst Bewegung im geschützten Raum. Er ist für den Betrieb im bidirektionalen Funksystem ABAX 2 / ABAX bestimmt. Die Anleitung bezieht sich auf den Melder mit der Firmwareversion 1.01, der durch folgende Geräte unterstützt wird: ABAX 2: –... - Seite 4 APMD-250 SATEL Batterielebensdauer ................... bis zu 2 Jahren Temperaturmessung im Bereich ................-10°C...+55°C Genauigkeit der Temperaturmessung ................±1°C Ruhestromaufnahme ....................... 75 µA Max. Stromaufnahme ....................... 13 mA Mikrowellenfrequenz ....................24,125 GHz Erfassbare Bewegungsgeschwindigkeit ..............0,3...3 m/s Anlaufzeit ..........................40 s Empfohlene Montagehöhe ..................
- Seite 5 SATEL APMD-250 Energiesparmodus (ECO) Wenn Sie die Batterielebensdauer verlängern möchten, können Sie im Melder die Option „ECO” aktivieren. Bei aktivierter „ECO”-Option erfolgt die periodische Kommunikation alle 3 Minuten. Dadurch kann die Batterielebensdauer sogar um das Vierfache verlängert werden. Diese Option ist nur im ABAX 2 System verfügbar. Der Melder mit eingeschalteter „ECO”-Option erfüllt die Anforderungen der Norm EN50131-2-4 für Grade 2.
-
Seite 6: Montage
APMD-250 SATEL Elektronikmodul Komponenten Elektronikplatine nicht beschädigen, entfernen Kunststoffabdeckung nicht. Berühren Sie nicht das Pyroelement, um Verschmutzungen zu vermeiden. Lithium-Batterie CR123A. Mikrowellensensor. LED. nicht verwendetes Element. Sabotagekontakt gegen Öffnung Gehäuses. PIR-Sensor (zweifaches Pyroelement). Rückseite Elektronikmoduls befindet sich ein Sabotagekontakt, das auf Abreißen... - Seite 7 SATEL APMD-250 Bei der Montage und Austausch der Batterie besonders vorsichtig vorgehen. Der Hersteller übernimmt keine Verantwortung für die Folgen einer falschen Batteriemontage. Verbrauchte Batterien dürfen nicht im Hausmüll entsorgt werden, sondern sind entsprechend den geltenden Umweltschutzrichtlinien zu entsorgen. 1. Öffnen Sie das Gehäuse (Abb. 2).
- Seite 8 APMD-250 SATEL 9. Fertigen Sie die Löcher für Schrauben im Gehäuseunterteil. 10. Befestigen Sie das Gehäuseunterteil an der Wand (Abb. 4) oder an dem Befestigungsfuß, der an die Wand oder Decke angeschraubt ist (Abb. 5). Die mitgelieferten Dübel sind für Untergründe wie Beton, Ziegel etc.
- Seite 9 SATEL APMD-250 Die Abbildung 7 stellt den Erfassungsbereich des Melders APMD-250 mit der Fresnel- Weitwinkellinse (WD) dar, die in dem Melder werksseitig montiert ist. Sie können die Gehäuseabdeckung mit einer anderen Linse verwenden. Im Angebot von SATEL befinden sich Abdeckungen mit der Vorhanglinse (CT) und mit der Langstreckenlinse (LR).
