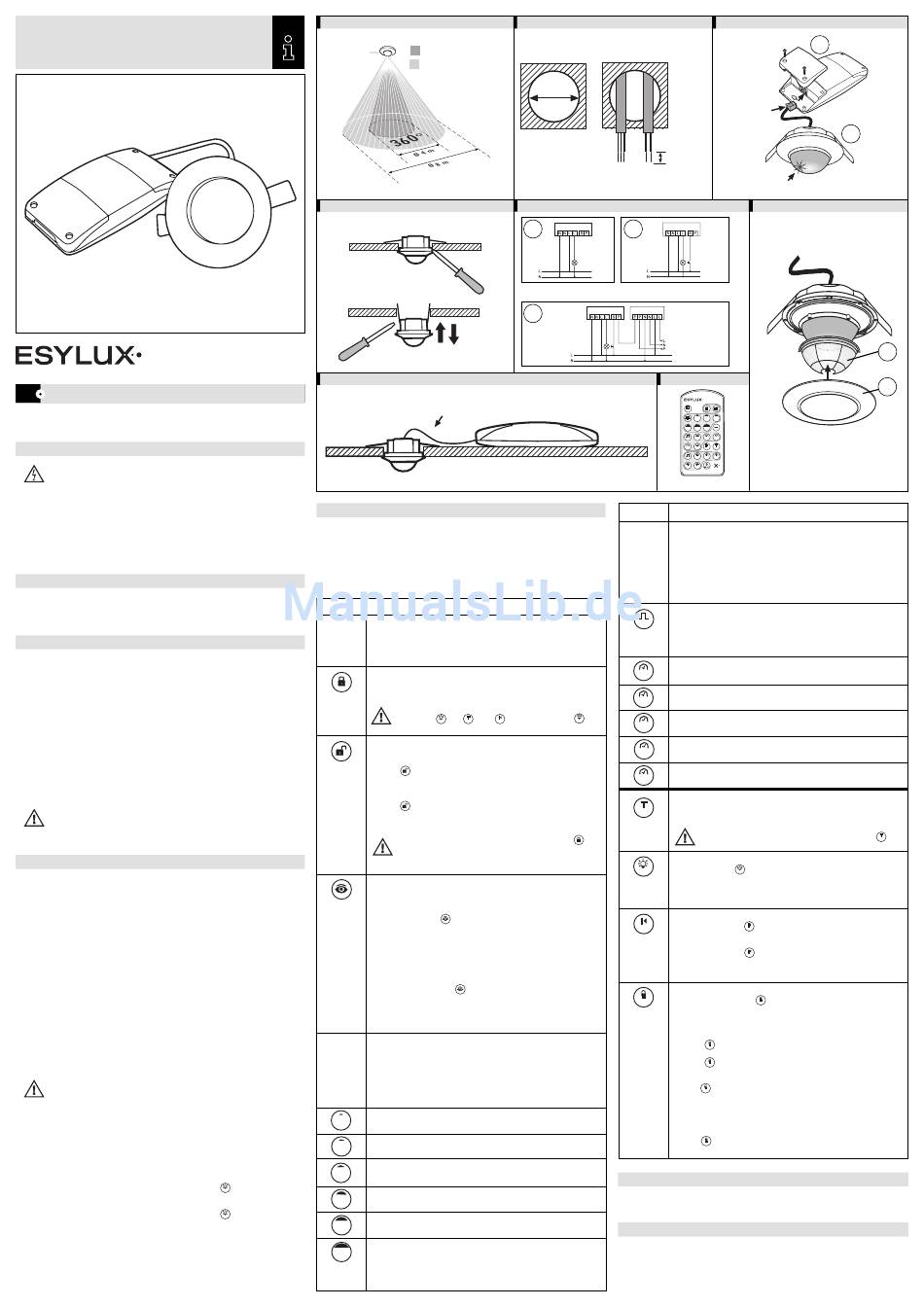

ESYLUX MDE 360i/8 Bedienungsanleitung

BEWEGUNGSMELDER
D
BEWEGUNGSMELDER
Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen ESYLUX Produktes. Um ein einwandfreies
Funktionieren zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch und bewahren
Sie sie auf, um gegebenenfalls zukünftig nachlesen zu können.
1 • SICHERHEITSHINWEISE
ACHTUNG: Arbeiten am 230 V Netz dürfen nur von autorisiertem Fachpersonal unter
Berücksichtigung der landesüblichen Installationsvorschriften/-normen ausgeführt werden.
Vor der Montage des Produktes ist die Netzspannung freizuschalten.
Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedienungsanleitung
beschrieben) bestimmt. Änderungen, Modifikationen oder Lackierungen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt.
Sofort nach dem Auspacken ist das Gerät auf Beschädigungen zu prüfen. Im Falle einer
Beschädigung darf das Gerät keinesfalls in Betrieb genommen werden.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb des Gerätes nicht gewährleistet
werden kann, so ist dieses unverzüglich außer Betrieb zu nehmen und gegen
unbeabsichtigten Betrieb zu sichern.
2 • BESCHREIBUNG

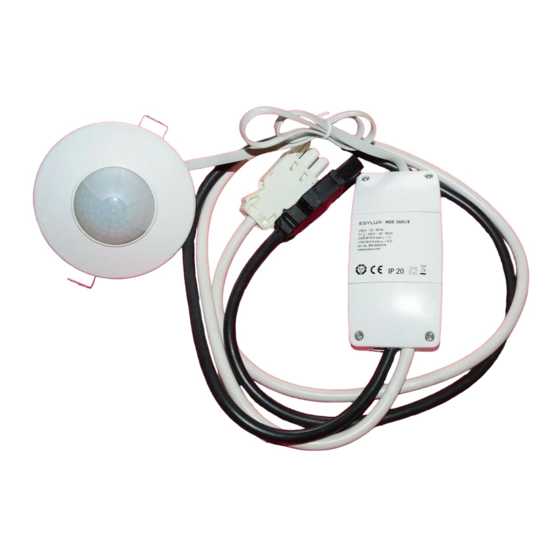

Der ESYLUX MDE 360i/8 ist ein Bewegungsmelder mit 360° Erfassungsbereich für
die Deckenmontage. Mit einer Reichweite von bis zu 8 m im Durchmesser für vielfältige
Einsatzmöglichkeiten. Bedarfsgerechtes Schalten der Beleuchtung, somit spürbare
Verringerung der Energiekosten.
3 • INSTALLATION / MONTAGE / ANSCHLUSS
• Die empfohlene Montagehöhe beträgt 2,50 - 3 m. Mit steigender Montagehöhe wird
die Reichweite größer, die Empfindlichkeit wird jedoch kleiner. Die Bewegung quer zum
Melder ist optimal für eine Auslösung. Bei einem direkten und frontalen Zugehen ist es
für den Melder schwieriger eine Bewegung zu erkennen, somit ist die Reichweite deutlich
geringer.
• Die Platzierung des Melders sollte entsprechend den räumlichen Gegebenheiten und
Anforderungen erfolgen (Abb. 1 (1) Frontal zum Melder (2) Quer zum Melder).
• Vor der Montage des Produktes ist die Netzspannung freizuschalten.
• Der MDE 360i/8 ist für den Deckeneinbau ausgelegt (Abb. 2, Deckenausschnitt ca. Ø 56 - 68 mm).
• Netzteil (Powerbox Abb. 3a) gemäß Anschlussplan (Abb. 5) anschließen.
(5.1) Standardbetrieb
(5.2) Standardbetrieb mit zusätzlicher Ansteuerung durch Schließtaster. Bei Bedarf kann das Licht durch
Taster manuell ein- bzw. ausgeschaltet werden
(5.3) Master-Slave-Schaltung: Das Mastergerät schaltet angeschlossenen Verbraucher je nach eingestellten
Parameter. Die Slavegeräte dienen nur der Präsenzerfassung und geben bei erkannter Bewegung
einen Impuls an das Mastergerät. Achtung: Es können max. 10 Slavegeräte an ein Mastergerät
angeschlossen werden
HINWEIS: Eine Parallelschaltung der Master-Geräte ist nicht zulässig!
• Sensorteil (Master) über RJ 11-Stecker (Abb. 3b) mit der Powerbox (Eingang Master)
verbinden.
4 • INBETRIEBNAHME
Der Melder wird mit Werksprogramm ausgeliefert und ist somit sofort betriebsbereit.
Individuelle Einstellungen können einfach per Fernbedienung (Abb. 7) vorgenommem
werden.
• Werksprogramm
Lux-Wert: Durchgangsbereich (ca. 100 Lux)
Zeiteinstellung: 5 Min.
• Netzspannung zuschalten
Es beginnt eine Initialisierungsphase (warm-up) von ca. 60 Sek.
Die rote LED signalisiert den Zustand des Kanals = Beleuchtung.
Rote LED blinkt langsam (f = 1 Hz) = EEPROM ist leer.
Rote LED blinkt schnell (f = 4 Hz) = EEPROM hat Daten aus der Fernbedienungs-
Einstellung gespeichert. Angeschlossene Beleuchtung ist eingeschaltet.
• LED-Anzeige nach warm-up
Das Umgebungslicht liegt unterhalb des voreingestellten Lichtwertes ➞ danach ist die
LED als Anzeige für die Bewegungserfassung aktiv = 2 x kurzes blitzen je erfasster
Bewegung (rote LED). Angeschlossene Beleuchtung ist eingeschaltet.
Das Umgebungslicht liegt über dem voreingestellten Lichtwert ➞ die rote LED ist AUS.
Keine Anzeige der Bewegungserfassung. Angeschlossene Beleuchtung ist AUS.
HINWEIS: Die rote LED ist im Betriebsmodus nur dann aktiv, wenn sie zuvor
nicht über die LED ON/OFF Funktion per IR-Fernbedienung deaktiviert wurde.
Die LED funktioniert dann nur noch in der warm-up-Phase und im geöffneten
Programmiermodus der IR-Fernbedienung als Quittierungsanzeige.
4.1 Betrieb
Die Beleuchtung wird automatisch eingeschaltet, wenn der Melder durch Bewegung
ausgelöst wurde und das Umgebungslicht den voreingestellten Lichtwert unterschritten hat.
Das Licht wird automatisch ausgeschaltet bei Abwesenheit von Bewegungen und wenn
die voreingestellte Nachlaufzeit abgelaufen ist.
4.2 Manuelle Beleuchtungssteuerung
Die Beleuchtung kann zu jeder Zeit per IR-Fernbedienung Taste
des externen Tasters (Taster – Arbeitsstrom – mit N-Leiter-Anschluss), welcher mit der
„S"-Klemme des Melders verbunden ist, eingeschaltet werden (Abb. 5.2).
Die Beleuchtung kann zu jeder Zeit per IR-Fernbedienung Taste
des externen Tasters ausgeschaltet werden. Die Beleuchtung bleibt solange ausgeschaltet
bzw. eingeschaltet wie der Melder noch eine Bewegung erfasst. Nach Erfassen der
letzten Bewegung kehrt der Melder erst zum vorherigen Einstellmodus zurück, nachdem
die Nachlaufzeit abgelaufen ist.
ABB. 1
2,50 m
ABB. 4
• MDE 360i/8
•
www.esylux.com
ABB. 6
5 • EINSTELLUNG PER FERNBEDIENUNG
Sämtliche Eingaben per Fernbedienung werden dauerhaft gespeichert.
Bei Stromausfall bleiben die Werte erhalten.
Mit der Fernbedienung Mobil-PDi/MDi (Abb. 7) können Sie die Einstellungen bequem
vom Boden, ohne Leiter und Werkzeug vornehmen. Für einen optimalen Empfang
richten Sie die Fernbedienung bei der Programmierung auf den Bewegungsmelder.
Bitte beachten Sie, dass bei direkter Sonneneinstrahlung die Standardreichweite von
ca. 6 m bedingt durch den Infrarotanteil der Sonne stark reduziert werden kann.
Taste Funktionsbeschreibung
Signalempfang:
- Die rote LED blinkt für 2 Sekunden ➞ Das Signal von der Fernbe-
dienung wurde verstanden.
Die rote LED blitzt 2 x kurz ➞ Das Signal von der Fernbedienung
-
wurde nicht verstanden.
Programmiermodus sperren
Durch Drücken dieser Taste wird der Programmiermodus beendet.
Melder reagiert nun automatisch entsprechend den eingestellten Werten.
Programmiermodus öffnen
Durch Drücken dieser Taste wird der Programmiermodus geöffnet.
1. Die angeschlossene Beleuchtung ist AUS.
- Taste
Die rote LED leuchtet permanent solange sich der Melder im
Programmiermodus befindet.
2. Die angeschlossene Beleuchtung ist EIN.
- Taste
Die rote LED leuchtet permanent solange sich der Melder im
Programmiermodus befindet.
Einlesen des aktuellen Umgebungslichtes als Ein-/Ausschaltwert für die Beleuchtung
• Der Bereich des aktuellen Umgebungslichtwertes (zwischen 5 - 2000 Lux) kann
als Schaltwert eingelesen werden.
Merke: Drücken Sie
Schnelles Blinken von der roten LED signalisiert, dass der aktuelle
Umgebungslichtwert zu hell ist (> 2000 Lux) oder zu dunkel (< 5 Lux),
d. h., der aktuelle Umgebungslichtwert kann nicht eingelesen werden.
• Aktuelle Lichtverhältnisse einlesen als Einschaltwert (wenn die Beleuchtung
ausgeschaltet ist)
Methode des Einlesens: Wenn der gewünschte Umgebungslichtwert
erreicht ist, drücken Sie
Quittierung des empfangenen Signales:
Angeschlossene Beleuchtung schaltet EIN für 2 Sek. und rote LED
blinkt langsam. Ist der Einlesevorgang erfolgreich beendet, schaltet
die Beleuchtung AUS und die rote LED leuchtet wieder permanent.
Beim Betätigen der Tasten Lichtwerte (LUX) wird das Signal wie folgt quittiert:
1. Die angeschlossene Beleuchtung ist AUS.
- Taste drücken, Beleuchtung schaltet EIN/AUS.
Die rote LED blinkt für 2 Sek.
2. Die angeschlossene Beleuchtung ist EIN.
- Taste drücken, Beleuchtung schaltet AUS/EIN.
Die rote LED blinkt für 2 Sek.
100 Fester Einschaltwert (100 Lux)
LUX
250 Fester Einschaltwert (250 Lux)
LUX
400 Fester Einschaltwert (400 Lux)
LUX
oder durch Betätigen
ON/OFF
600 Fester Einschaltwert (600 Lux)
LUX
oder durch Betätigen
ON/OFF
800 Fester Einschaltwert (800 Lux)
LUX
20 00 Fester Einschaltwert (2000 Lux)
LUX
ABB. 2
1
2
Ø = 56 - 68 mm
ABB. 5
5.1
Master
5.3
0,55 m
Hinweis: Im Modus „Programmiermodus gesperrt" sind nur die Tasten
LICHT ON/OFF , TEST , RESET und die Taste 4h ON/OFF
ON/OFF TEST RESET
bedienbar, alle anderen Tasten sind gesperrt.
drücken, Beleuchtung schaltet EIN/AUS.
drücken, Beleuchtung schaltet AUS.
Hinweis: Wird der Programmiermodus nicht durch Drücken der Taste
geschlossen, schliesst der Melder automatisch den Programmiermodus
10 Min. nach dem letzten Betätigen einer Taste.
Der Melder reagiert im Programmiermodus nicht auf Bewegungen.
im geöffneten Programmiermodus.
im geöffneten Programmiermodus.
ABB. 3
RJ 11
= 6 - 8 mm
5.2
Master
Master Slave (optional)
Next
Slave-sensor
max. 10pc`s
ABB. 7
ON/OFF
100 250 400
LUX LUX LUX
A
600 800 20 00
M
LUX LUX LUX
1 min 2 min 5 min
PULSE
c1
10 min 15 min RESET TEST
1 5 15
PULSE min min min
c2
30 min 60 min
Mobil-PDi/MDi
Taste Funktionsbeschreibung
Beim Betätigen der Tasten Zeitwerte und Test für Kanal 1 wird das Signal wie
folgt quittiert:
Tastenfeld
1. Die angeschlossene Beleuchtung ist AUS.
- Taste drücken, Beleuchtung schaltet EIN/AUS.
c1
Die rote LED blinkt für 2 Sek.
2. Die angeschlossene Beleuchtung ist EIN.
- Taste drücken, Beleuchtung schaltet AUS/EIN.
ADie rote LED blinkt für 2 Sek.
Kurzimpuls: Der Melder reagiert auf Bewegungen sowie auf den
voreingestellten Umgebungslichtwert.
PULSE
Sobald der Melder durch Bewegung ausgelöst wurde, wird die rote LED
und die Beleuchtung für 1 Sek. eingeschaltet und dann für 9 Sek.
ausgeschaltet.
Feste Nachlaufzeit (1 Min.)
1
min
Feste Nachlaufzeit (2 Min.)
2
min
ON/OFF
Feste Nachlaufzeit (5 Min.)
5
min
Feste Nachlaufzeit (10 Min.)
10
min
Feste Nachlaufzeit (15 Min.)
15 min
Testmodus: Der Lichtwert ist deaktiviert. Sobald der Melder durch Bewegung
ausgelöst wurde, leuchtet die rote LED sowie die angeschlossene
TEST
Beleuchtung 1 Sek. EIN, 2 Sek. AUS.
Hinweis: Verlassen des Testmodus durch erneutes Drücken der Taste
Beleuchtung ON/OFF
Durch Drücken von , kann die Beleuchtung jederzeit eingeschaltet
ON/OFF
ON/OFF
werden, falls die Beleuchtung AUS war. Wiederholen Sie diesen
Vorgang, kann die Beleuchtung ausgeschaltet werden (siehe Absatz für
„Manuelle Beleuchtssteuerung" Funktionsbeschreibung).
Zurücksetzen
• Durch Drücken von
RESET
RESET
werden die Informationen im EEPROM gelöscht und der Melder
arbeitet in Abhängigkeit des Werksprogrammes.
• Durch Drücken von
RESET
ist, schaltet sich die Beleuchtung AUS und der Melder ist im voreinge-
stellten Modus.
LED ON/OFF
Durch Betätigen der Taste
ON/OFF
kann die rote LED deaktiviert bzw. aktiviert werden.
Das Signal wird zusätzlich durch die Beleuchtung wie folgt quittiert:
1. Die angeschlossene Beleuchtung ist AUS.
- Taste drücken, Beleuchtung schaltet EIN/AUS.
ON/OFF
2. Die angeschlossene Beleuchtung ist EIN.
- Taste drücken, Beleuchtung schaltet AUS/EIN.
ON/OFF
Funktion: LED deaktivieren:
- Taste drücken. Die rote LED ist für 2 Sek. AUS.
ON/OFF
Die LED ist nun deaktiviert und funktioniert nur noch in der
warm-up-Phase und im geöffnenten Programmiermodus als
Quittierungsanzeige.
Funktion: LED aktivieren:
- Taste drücken. Die rote LED blinkt für 2 Sek. Die LED ist nun
ON/OFF
auch wieder im Betriebsmodus aktiv.
6 • FARBEN
Die Standardausführung ist in der Farbe weiß. Die Abdeckblende (Abb. 8a) ist abnehmbar
und kann kundenspezifisch lackiert oder durch eine Abdeckblende in silber (Zubehör)
ersetzt werden.
7 • LINSENMASKE
Mit der beiliegenden Linsenmaske (Abb. 8b) (Halbschale) können Erfassungssegmente
gezielt ausgeblendet werden.
3a
3b
LED
ABB. 8
8b
8a
.
TEST
, während der Programmiermodus geöffnet ist,
, während der Programmiermodus gesperrt
im geöffneten Programmiermodus
ON/OFF
