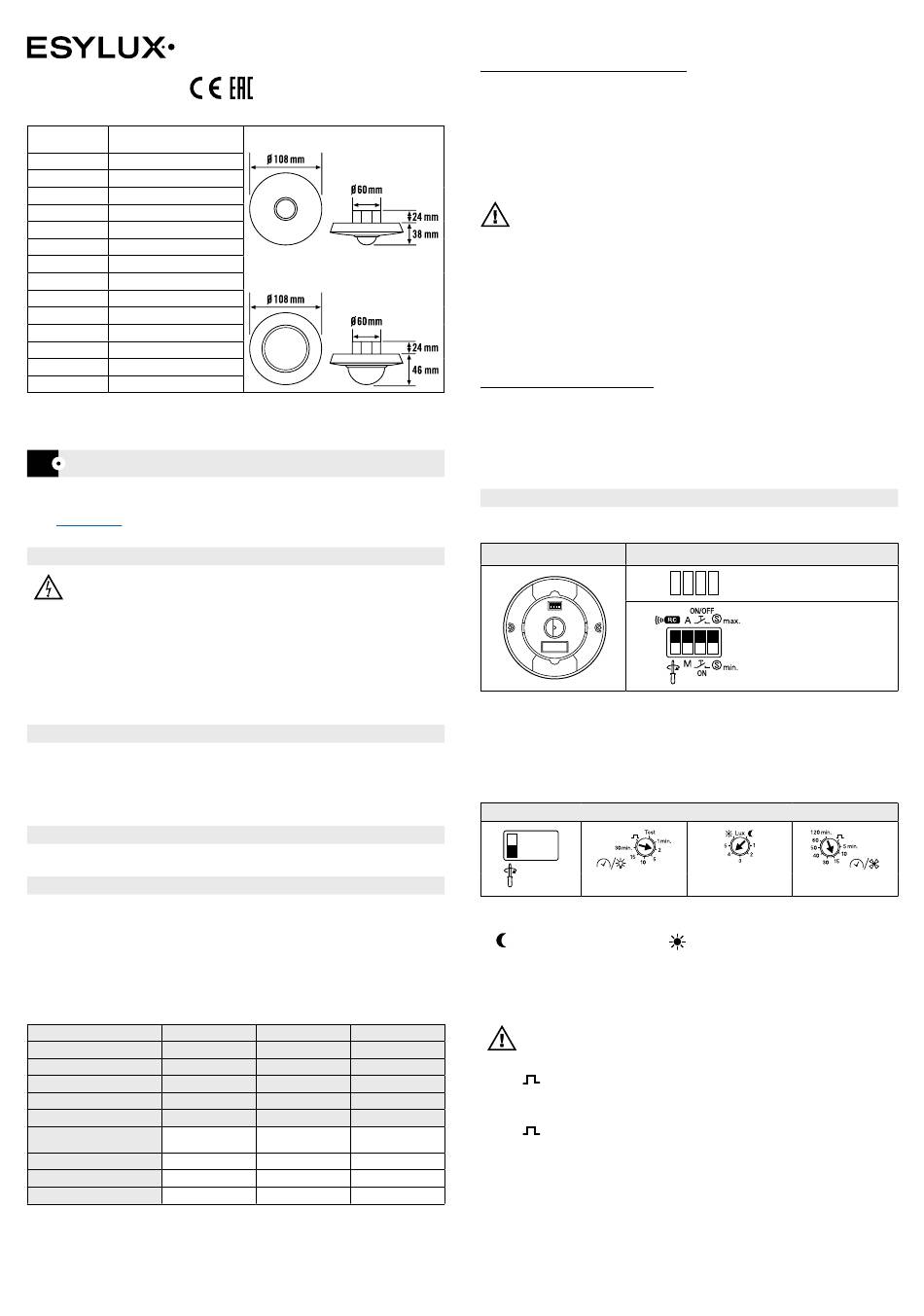

ESYLUX EP10055393 Ausführliche Bedienungsanleitung

ESYLUX GmbH • An der Strusbek 40
22926 Ahrensburg / Germany
info@esylux.com • www.esylux.com
BA01635503
Item number Order description
EP10055393 MD-C 360i/8
EP10425875 MD-C 360i/8 MIC *
EP10425059 PD-C 360i/8
EP10425882 PD-C 360i/8 MIC *
EP10425042 PD-C 360i/8plus
EP10055317 MD-C 360i/24
EP10428067 PD-C 360i/24
EP10425288 PD-C 360i/24plus
EP10425707 PD-C 360i/24 DRY *
EP10427749 MD-C 360i/32
EP10427756 PD-C 360i/32
EP10427763 PD-C 360i/32plus
EP10428128 MD-C 360i/32 Corridor *
EP10428180 PD-C 360i/32 Corridor *
(* siehe Tabelle Kapitel 7)
DE AUSFÜHRLICHE BEDIENUNGSANLEITUNG
Diese Bedienungsanleitung enthält ausführliche Informationen über die Montage, Inbetriebnahme und
Einstellungen der beschriebenen Geräte. Das aktuelle Dokument ist online auf der jeweiligen Produktseite
unter www .esylux.com verfügbar und kann im DIN-A4-Format ausgedruckt werden. Lesen Sie die
Bedienungsanleitung sorgfältig durch und beachten Sie alle Sicherheits- und Warnhinweise.
1 • SICHERHEITSHINWEISE
ACHTUNG: Die Montage und Inbetriebnahme von elektrischen Geräten an 230-V-Netz spannung
darf nur von Elektroinstallateuren oder Elektrofachkräften unter
Berücksichtigung der landesspezifischen Vorschriften vorgenommen werden.
Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedienungsanleitung
beschrieben) bestimmt. Änderungen, Modifikationen oder Lackierungen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt. Sofort
nach dem Auspacken ist das Gerät auf Beschädigungen zu prüfen. Im Falle einer
Beschädigung darf das Gerät keinesfalls in Betrieb genommen werden. Wenn anzunehmen
ist, dass ein gefahrloser Betrieb des Gerätes nicht gewährleistet werden kann, so ist dieses
unverzüglich außer Betrieb zu nehmen und gegen unbeabsichtigten Betrieb zu sichern.
2 • BESCHREIBUNG

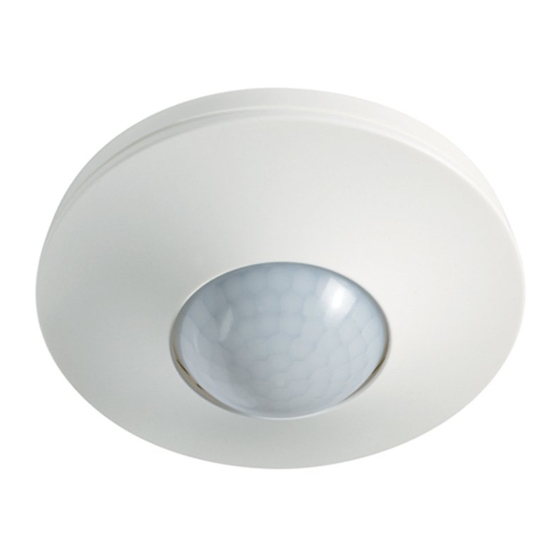

Bewegungs- und Präsenzmelder sind Passiv-Infrarot-Melder zum automatischen Schalten einer
angeschlossenen Beleuchtung in Abhängigkeit vom Tageslicht und Anwesenheit / Bewegung
für den Einsatz im Innenbereich. Ein zusätzlicher Schaltkontakt „HLK" (je nach Meldertype)
dient zum Schalten einer zusätzliche Lichtquelle / Tafelbeleuchtung oder zur Ansteuerung von
Heizung-Lüftung-Klima in Abhängigkeit von Anwesenheit.
3 • INSTALLATION / MONTAGE / ANSCHLUSS
Hinweise entnehmen Sie bitte dem beiliegenden Faltblatt.
4 • INBETRIEBNAHME
• Netzspannung zuschalten
Es beginnt eine Initialisierungsphase von ca. 25 Sek.
Die rote (Kanal 1 = C1), die grüne (Kanal 2 = C2 / wenn vorhanden) und die blaue LED blinken dabei
abwechselnd. Angeschlossene Beleuchtung ist dabei eingeschaltet.
Die Melder werden in der Einstellung Werksprogramm / fernbedienbar ausgeliefert und
sind nach Ablauf der Initialisierungsphase somit sofort betriebsbereit.
Werksprogrammübersicht:
Meldertyp MD-C 360i/8
MD-C 360i/8 MIC
MD-C 360i/24
MD-C 360i/32
MD-C 360i/32 Corridor PD-C 360i/32
Durchgangsbereich
Lichtwert 1
(ca. 100 Lux)
Nachlaufzeit „Kanal Licht" 5 Min.
Nachlaufzeit „Kanal HLK"
Vollautomat
Modus
MD-C / PD-C ... 8
MD-C / PD-C ... 24 ... 32
PD-C 360i/8 PD-C 360i/8plus
PD-C 360i/8 MIC PD-C 360i/24plus
PD-C 360i/24 PD-C 360i/32plus
PD-C 360i/24 DRY
PD-C 360i/32 Corridor
Arbeitsbereich Arbeitsbereich
(ca. 400 Lux) (ca. 400 Lux)
5 Min. 5 Min.
60 Min.
Vollautomat Vollautomat
4.1 Funktion nach der Initialisierungsphase
Vollautomatikmodus – Schaltkanal „Beleuchtung-C1"
Liegt das Umgebungslicht über dem voreingestellten Lichtwert, dann ist die rote LED und die
angeschlossene Beleuchtung aus.
Einschalten – automatisch, wenn der Melder durch Bewegung ausgelöst wurde und das
Umgebungslicht den voreingestellten Lichtwert unterschritten hat.
Die rote LED ist als Anzeige für die Bewegungserfassung aktiv = 2x kurzes Blitzen je
erfasster Bewegung.
Ausschalten – automatisch, wenn keine Bewegungen mehr erfasst werden, dann startet die
voreingestellte Nachlaufzeit, nach Ablauf dieser Zeit schaltet die Beleuchtung aus.
Hinweis zum Präsenzmelder: Steigt jedoch der Tageslichtanteil an und das Umgebungslicht
übersteigt den eingestellten Lichtwert, so schaltet der Melder die Beleuchtung automatisch
5 Min. nach Erreichen des eingestellten Lichtwertes aus, trotz vorhandener Bewegung / Präsenz.
Die Beleuchtung kann danach jederzeit wieder manuell geschaltet werden.
Schaltverzögerung
Um plötzliche Helligkeitswechsel bei Anwesenheit durch unerwünschtes An- / Ausschalten
der Beleuchtung zu vermeiden, wird der Melder ausschließlich zeitverzögert ausgelöst.
Zum Beispiel: Eine vorbeiziehende Wolke wäre in der Lage, ein unnötiges Schalten zu
verursachen.
Zeitverzögerung von „hell zu dunkel": 30 Sek. = rote LED leuchtet für diese Zeit
Zeitverzögerung von „dunkel zu hell": 5 Min. = rote LED blinkt langsam für diese Zeit.
Vollautomatikmodus – Schaltkanal „HLK- C2" (Heizung, Lüftung, Klima oder Beleuchtung / wenn vorhanden)
Einschalten – automatisch: Der Kontakt ist unabhängig vom Lichtwert und wird nur durch
Bewegung geschaltet.
Die grüne LED ist als Anzeige für die Bewegungserfassung aktiv = 2x kurzes Blitzen je
erfasster Bewegung.
Ausschalten – automatisch, wenn keine Bewegungen mehr erfasst werden, dann startet die
voreingestellte Nachlaufzeit, nach Ablauf dieser Zeit schaltet die Kontakt aus.
5 • INDIVIDUELLE EINSTELLUNGEN UND FUNKTIONEN
Eindeutige Funktionsvorwahl per DIP-Schalter direkt am Melder
DIP-Schalter am Melder
DIP
Individuelle Einstellungen können einfach per Fernbedienung vorgenommen werden oder manuell über
Einstellelemente durch Umschalten des Wahlschalters DIP 1 (siehe Abbildung).
5.1 Einstellungen und Funktionen per Fernbedienung
Siehe Seite 3.
5.2 Einstellungen und Funktionen per Einstellelemente
DIP-Schalter 1
Nachlaufzeit Licht
• Einsteller: Lichtwerte Lux
= Lichtwert beträgt ca. 5 Lux
Zur Erleichterung ist die Skalierung in Anwendungsbereiche eingeteilt:
• Durchgangsbereiche
• Arbeitsbereiche
• Tätigkeiten mit hohem Lichtbedarf
HINWEIS: Wird beim Drehen des Lux-Einstellers (ausgehend vom Mond-Symbol) der aktuelle
Umgebungslichtwert erreicht, wird dies durch das Aufleuchten der roten LED angezeigt (LED ist
somit Einstellhilfe). Die LED erlischt nach 30 Sek. automatisch.
Funktion „Kurzimpuls" für Kanal „Beleuchtung"
Sobald der Melder durch Bewegung ausgelöst wurde (voreingestellter
Umgebungslichtwert ist unterschritten), wird die Beleuchtung und die rote LED für 1 Sek.
eingeschaltet und dann für 9 Sek. ausgeschaltet.
Funktion „Kurzimpuls" für Kanal „HLK"
Sobald der Melder durch Bewegung ausgelöst wurde, wird der Kanal und die grüne LED
für 5 Sek. eingeschaltet und dann für 5 Sek. ausgeschaltet.
Funktion „Test" Prüfung der Reichweite / Erfassung durch den Testbetrieb
Angeschlossene Beleuchtung schaltet ein – gut sichtbares Abschreiten / Kontrolle des
Erfassungsbereiches eines Melders. Verzögerungs- und lastfreie Bewegungsanzeige
durch 2-maliges kurzes Blinken der blauen LED.
1 2 3 4
Lichtwert Nachlaufzeit HLK
= Tagbetrieb
= 1 - 2 (ca. 40 - 200 Lux)
= 2 - 3 (ca. 200 - 600 Lux)
= > 3 (> 600 Lux)
1 / 3
