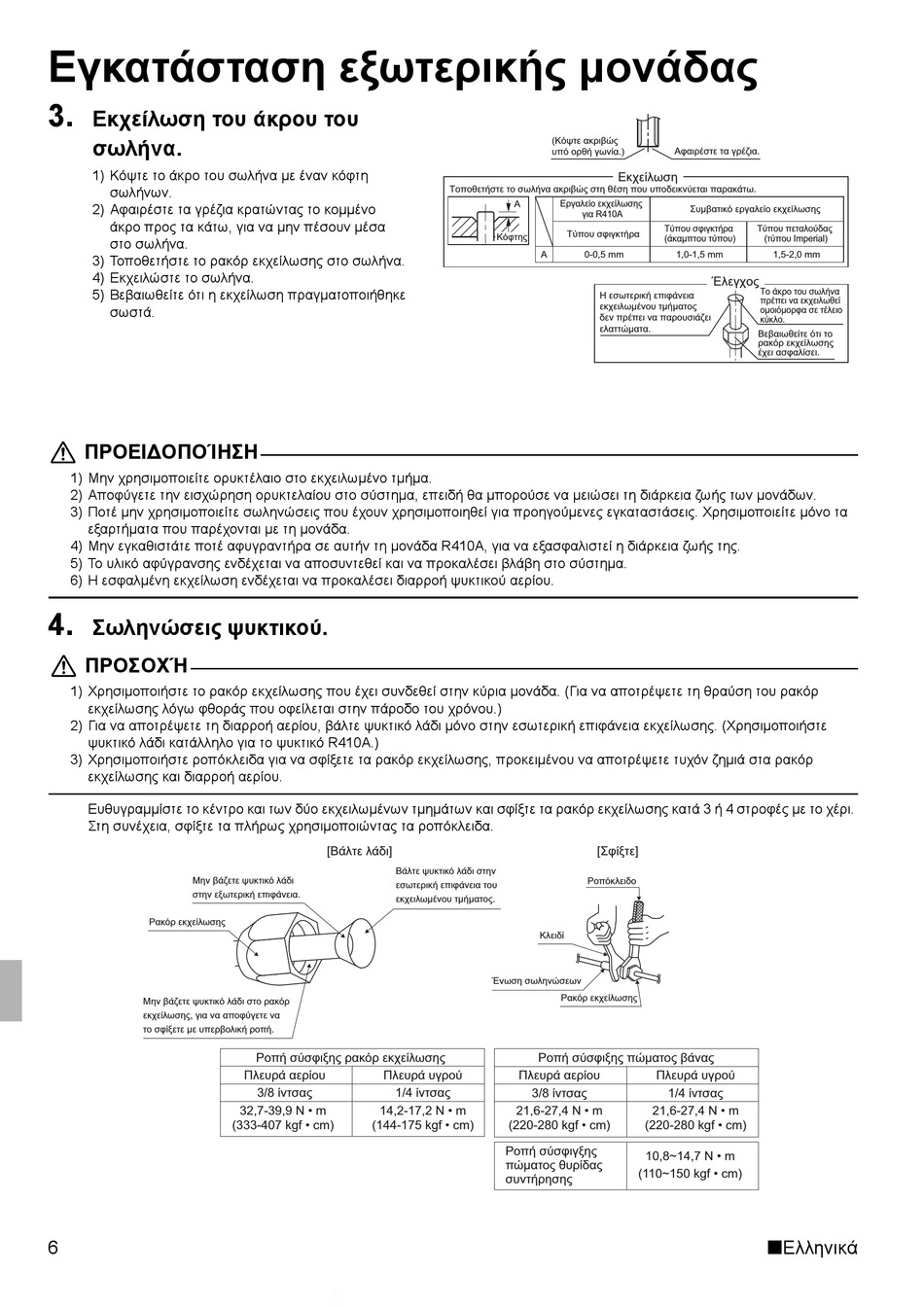

Εγκατάσταση εξωτερικής μονάδας
3.
Εκχείλωση του άκρου του
σωλήνα.
1) Κόψτε το άκρο του σωλήνα με έναν κόφτη
σωλήνων.
2) Αφαιρέστε τα γρέζια κρατώντας το κομμένο
άκρο προς τα κάτω, για να μην πέσουν μέσα
στο σωλήνα.
3) Τοποθετήστε το ρακόρ εκχείλωσης στο σωλήνα.
4) Εκχειλώστε το σωλήνα.
5) Βεβαιωθείτε ότι η εκχείλωση πραγματοποιήθηκε
σωστά.
ΠΡΟΕΙ∆ΟΠΟΊΗΣΗ
1) Μην χρησιμοποιείτε ορυκτέλαιο στο εκχειλωμένο τμήμα.
2) Αποφύγετε την εισχώρηση ορυκτελαίου στο σύστημα, επειδή θα μπορούσε να μειώσει τη διάρκεια ζωής των μονάδων.
3) Ποτέ μην χρησιμοποιείτε σωληνώσεις που έχουν χρησιμοποιηθεί για προηγούμενες εγκαταστάσεις. Χρησιμοποιείτε μόνο τα
εξαρτήματα που παρέχονται με τη μονάδα.
4) Μην εγκαθιστάτε ποτέ αφυγραντήρα σε αυτήν τη μονάδα R410A, για να εξασφαλιστεί η διάρκεια ζωής της.
5) Το υλικό αφύγρανσης ενδέχεται να αποσυντεθεί και να προκαλέσει βλάβη στο σύστημα.
6) Η εσφαλμένη εκχείλωση ενδέχεται να προκαλέσει διαρροή ψυκτικού αερίου.
4.
Σωληνώσεις ψυκτικού.
ΠΡΟΣΟΧΉ
1) Χρησιμοποιήστε το ρακόρ εκχείλωσης που έχει συνδεθεί στην κύρια μονάδα. (Για να αποτρέψετε τη θραύση του ρακόρ
εκχείλωσης λόγω φθοράς που οφείλεται στην πάροδο του χρόνου.)
2) Για να αποτρέψετε τη διαρροή αερίου, βάλτε ψυκτικό λάδι μόνο στην εσωτερική επιφάνεια εκχείλωσης. (Χρησιμοποιήστε
ψυκτικό λάδι κατάλληλο για το ψυκτικό R410A.)
3) Χρησιμοποιήστε ροπόκλειδα για να σφίξετε τα ρακόρ εκχείλωσης, προκειμένου να αποτρέψετε τυχόν ζημιά στα ρακόρ
εκχείλωσης και διαρροή αερίου.
Ευθυγραμμίστε το κέντρο και των δύο εκχειλωμένων τμημάτων και σφίξτε τα ρακόρ εκχείλωσης κατά 3 ή 4 στροφές με το χέρι.
Στη συνέχεια, σφίξτε τα πλήρως χρησιμοποιώντας τα ροπόκλειδα.
Μην βάζετε ψυκτικό λάδι
στην εξωτερική επιφάνεια.
Ρακόρ εκχείλωσης
Μην βάζετε ψυκτικό λάδι στο ρακόρ
εκχείλωσης, για να αποφύγετε να
το σφίξετε με υπερβολική ροπή.
6
[Βάλτε λάδι]
Βάλτε ψυκτικό λάδι στην
εσωτερική επιφάνεια του
εκχειλωμένου τμήματος.
Ροπή σύσφιξης ρακόρ εκχείλωσης
Πλευρά αερίου Πλευρά υγρού
3/8 ίντσας 1/4 ίντσας
32,7-39,9 N • m 14,2-17,2 N • m
(333-407 kgf • cm) (144-175 kgf • cm)
(Κόψτε ακριβώς
υπό ορθή γωνία.)
Εκχείλωση
Τοποθετήστε το σωλήνα ακριβώς στη θέση που υποδεικνύεται παρακάτω.
Εργαλείο εκχείλωσης
A
για R410A
Τύπου σφιγκτήρα
Κόφτης
A 0-0,5 mm
Η εσωτερική επιφάνεια
εκχειλωμένου τμήματος
δεν πρέπει να παρουσιάζει
ελαττώματα.
[Σφίξτε]
Ροπόκλειδο
Κλειδί
Ένωση σωληνώσεων
Ρακόρ εκχείλωσης
Ροπή σύσφιξης πώματος βάνας
Πλευρά αερίου
3/8 ίντσας
21,6-27,4 N • m
(220-280 kgf • cm)
Ροπή σύσφιγξης
πώματος θυρίδας
συντήρησης
Αφαιρέστε τα γρέζια.
Συμβατικό εργαλείο εκχείλωσης
Τύπου σφιγκτήρα Τύπου πεταλούδας
(άκαμπτου τύπου) (τύπου Imperial)
1,0-1,5 mm 1,5-2,0 mm
Έλεγχος
Το άκρο του σωλήνα
πρέπει να εκχειλωθεί
ομοιόμορφα σε τέλειο
κύκλο.
Βεβαιωθείτε ότι το
ρακόρ εκχείλωσης
έχει ασφαλίσει.
Πλευρά υγρού
1/4 ίντσας
21,6-27,4 N • m
(220-280 kgf • cm)
10,8~14,7 N • m
(110~150 kgf • cm)
