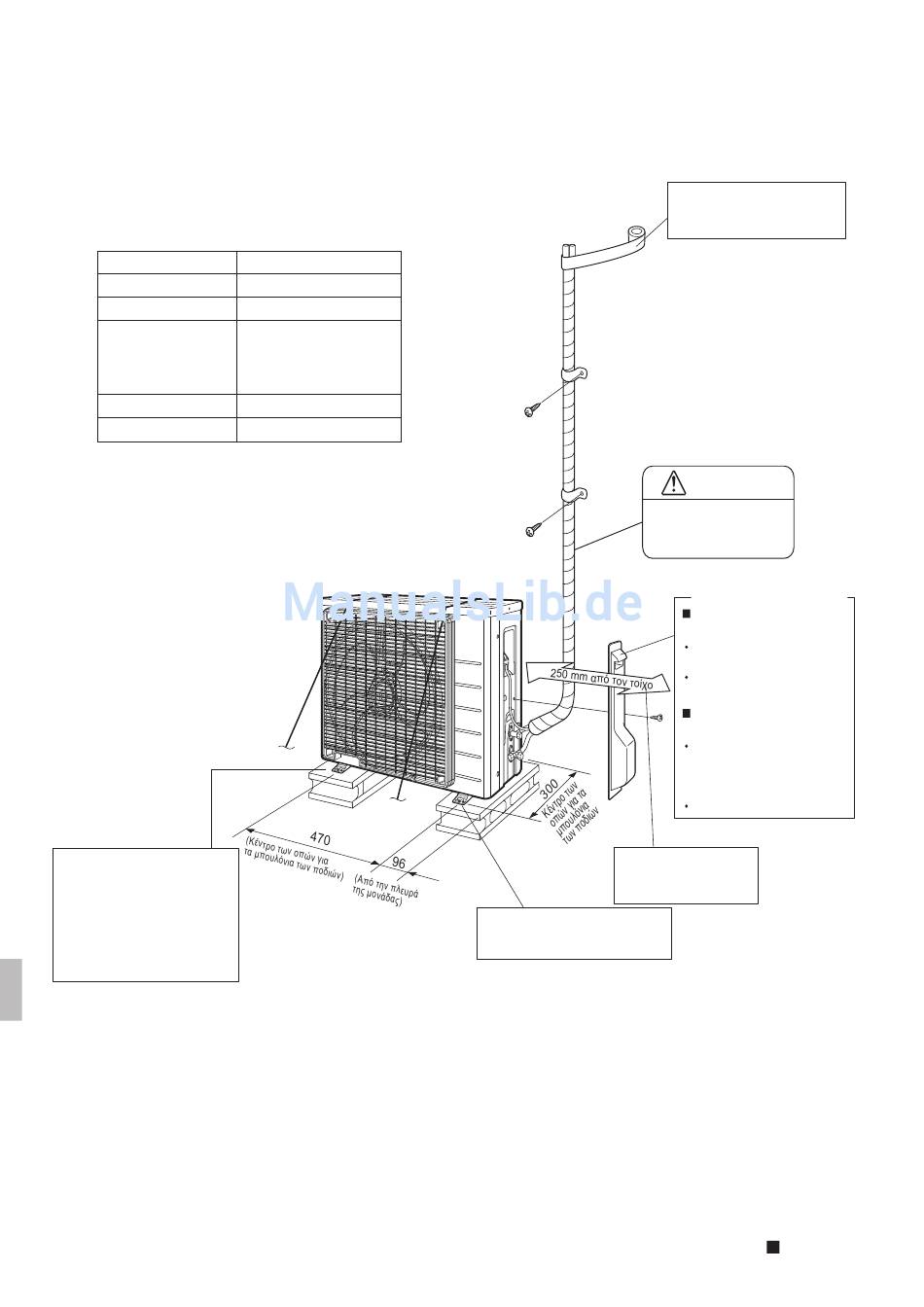

Σχεδιαγράμματα εγκατάστασης
εξωτερικής μονάδας
Μέγ. επιτρεπόμενο μήκος
Ελάχ. επιτρεπόμενο μήκος
*
Μέγ. επιτρεπόμενο ύψος
Πρόσθετο ψυκτικό που
απαιτείται για σωλήνα
ψυκτικού που ξεπερνά
τα 10 m σε μήκος.
Σωλήνας αερίου
Σωλήνας υγρού
*
Προσθέστε τη σωστή ποσότητα πρόσθετου ψυκτικού.
Διαφορετικά, ενδέχεται να μειωθεί η απόδοση.
* Το συνιστώμενο ελάχιστο μήκος του σωλήνα είναι 1,5 m,
προκειμένου να αποφύγετε το θόρυβο από την εξωτερική
μονάδα και τους κραδασμούς.
(Ενδέχεται να παρουσιαστεί μηχανικός θόρυβος και
κραδασμοί ανάλογα με τον τρόπο εγκατάστασης της
μονάδας και το περιβάλ-λον στο οποίο χρησιμοποιείται.)
Σε χώρους με ανεπαρκή αποστράγ-
γιση, χρησιμοποιήστε υποστηρίγ-
ματα για την εξωτερική μονάδα.
Προσαρμόστε το ύψος των ποδιών
μέχρι η μονάδα να βρίσκεται σε
οριζόντια θέση. Διαφορετικά,
ενδέχεται να προκληθεί διαρροή
ή συσσώρευση νερού.
4
15 m
1,5 m
12 m
20 g/m
Εξωτ. διάμετρος 9,5 mm
Εξωτ. διάμετρος 6,4 mm
Αφήστε χώρο για τις
σωληνώσεις και τη συντή-
ρηση των ηλεκτρικών
συνδέσεων.
Αν υπάρχει κίνδυνος πτώσης
της μονάδας, χρησιμοποιήστε
μπουλόνια για τα πόδια ή σχοινιά.
μονάδα: mm
Τυλίξτε το σωλήνα μόνωσης με
ταινία φινιρίσματος από κάτω
μέχρι πάνω.
ΠΡΟΣΟΧΉ
Προσαρμόστε το μήκος
του σωλήνα από
1,5 m έως 15 m.
Κάλυμμα βάνας διακοπής
Πώς να αφαιρέσετε το κά-
λυμμα της βάνας διακοπής.
Αφαιρέστε τη βίδα από το
κάλυμμα της βάνας διακοπής.
Σύρετε το κάλυμμα προς τα
κάτω για να το αφαιρέσετε.
Πώς να συνδέσετε το κά-
λυμμα της βάνας διακοπής.
Τοποθετήστε το επάνω τμήμα
του καλύμματος της βάνας
διακοπής στην εξωτερική
μονάδα και συνδέστε το.
Σφίξτε τις βίδες.
