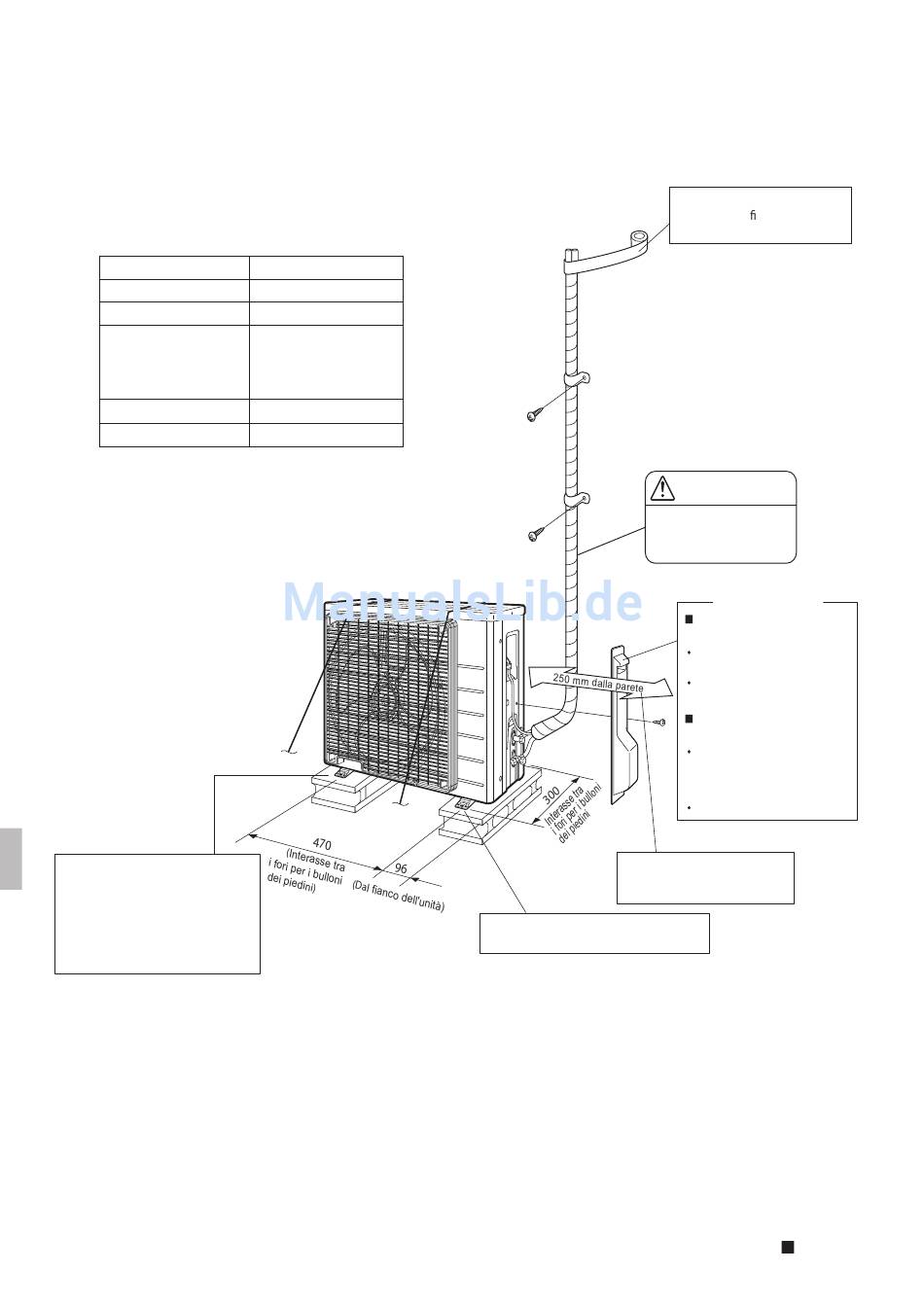

Schemi di installazione dell'unità
esterna
Lunghezza max. ammessa
Lunghezza min. ammessa
*
Altezza max. ammessa
Refrigerante aggiuntivo
necessario per un tubo
di refrigerante con lunghezza
superiore a 10 m.
Tubo del gas
Tubo del liquido
Non dimenticare di aggiungere la quantità corretta di refrigerante
*
aggiuntivo. La mancata osservanza di questo accorgimento potrebbe
dare luogo ad una riduzione delle prestazioni.
La lunghezza consigliata del tratto di tubazione più corto è 1,5 m,
*
per evitare il rumore proveniente dall'unità esterna e la vibrazione.
(Si possono verificare rumori meccanici e vibrazioni a seconda di
come è stata installata l'unità e in base all'ambiente in cui viene utilizzata).
Se il luogo d'installazione presenta
uno scarico insufficiente, usare delle
basi di blocchi per l'unità esterna.
Regolare l'altezza dei piedini finché
l'unità non sarà in piano. Altrimenti,
si possono verificare perdite d'acqua
o la formazione di pozzanghere.
4
15 m
1,5 m
12 m
20 g/m
D.E. 9,5 mm
D.E. 6,4 mm
unità: mm
Impostare una lunghezza
delle tubazioni compresa
tra 1,5 m e 15 m.
Prevedere uno spazio per gli
interventi sulle tubazioni e sulle
parti elettriche.
In presenza di rischio di caduta dell'unità,
usare i bulloni per i piedini o dei cavi.
Avvolgere il tubo di isolamento
con il nastro di nitura dal fondo
alla cima.
ATTENZIONE
Coperchio della
valvola di arresto
Come rimuovere il coperchio
della valvola di arresto.
Togliere la vite sul coperchio
della valvola di arresto.
Fare scorrere il coperchio
verso il basso per rimuoverlo.
Come fissare il coperchio
della valvola di arresto.
Inserire la parte superiore
del coperchio della valvola
di arresto nell'unità esterna
da installare.
Serrare le viti.
