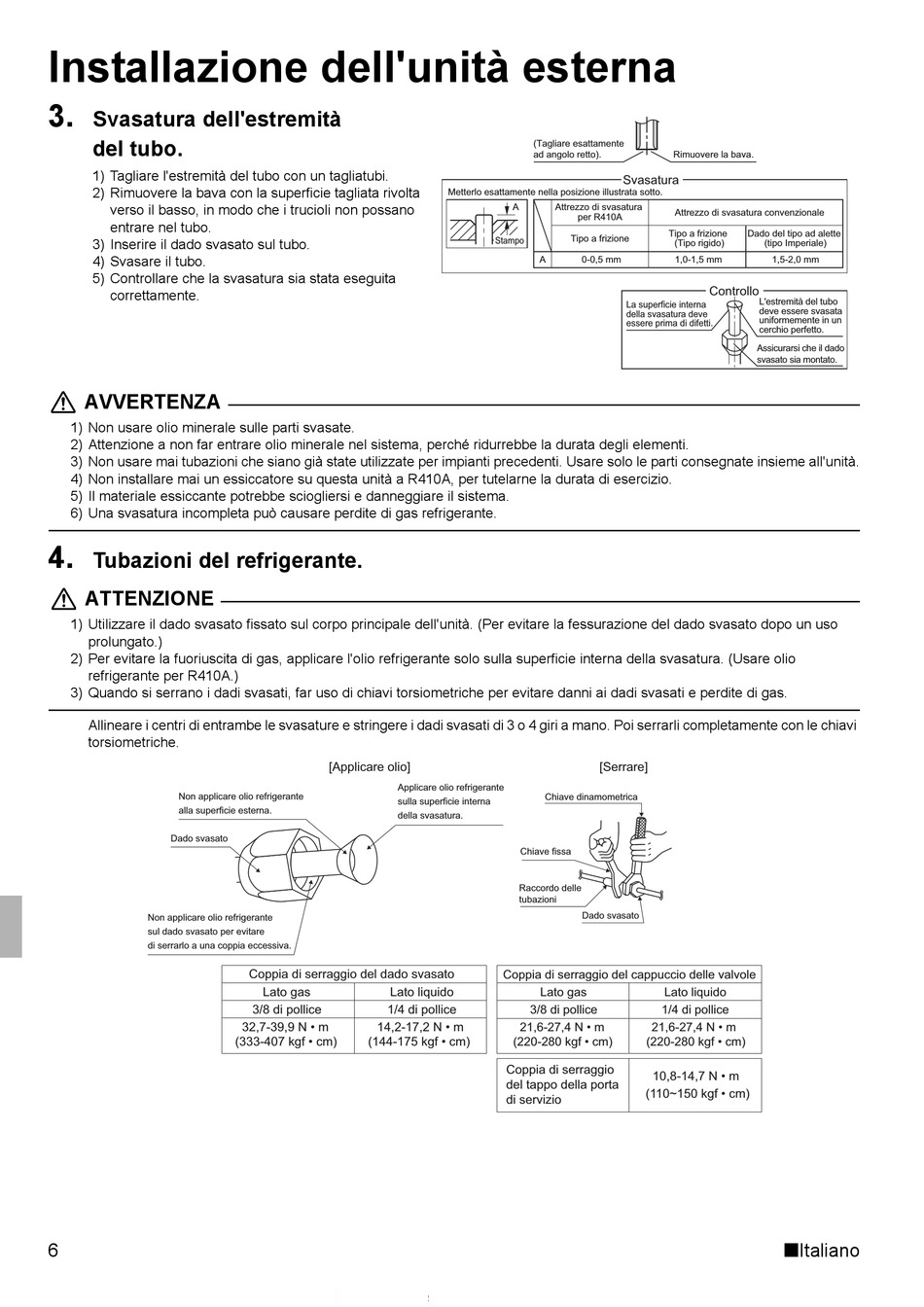

Installazione dell'unità esterna
3.
Svasatura dell'estremità
del tubo.
1) Tagliare l'estremità del tubo con un tagliatubi.
2) Rimuovere la bava con la superficie tagliata rivolta
verso il basso, in modo che i trucioli non possano
entrare nel tubo.
3) Inserire il dado svasato sul tubo.
4) Svasare il tubo.
5) Controllare che la svasatura sia stata eseguita
correttamente.
AVVERTENZA
1) Non usare olio minerale sulle parti svasate.
2) Attenzione a non far entrare olio minerale nel sistema, perché ridurrebbe la durata degli elementi.
3) Non usare mai tubazioni che siano già state utilizzate per impianti precedenti. Usare solo le parti consegnate insieme all'unità.
4) Non installare mai un essiccatore su questa unità a R410A, per tutelarne la durata di esercizio.
5) Il materiale essiccante potrebbe sciogliersi e danneggiare il sistema.
6) Una svasatura incompleta può causare perdite di gas refrigerante.
4.
Tubazioni del refrigerante.
ATTENZIONE
1) Utilizzare il dado svasato fissato sul corpo principale dell'unità. (Per evitare la fessurazione del dado svasato dopo un uso
prolungato.)
2) Per evitare la fuoriuscita di gas, applicare l'olio refrigerante solo sulla superficie interna della svasatura. (Usare olio
refrigerante per R410A.)
3) Quando si serrano i dadi svasati, far uso di chiavi torsiometriche per evitare danni ai dadi svasati e perdite di gas.
Allineare i centri di entrambe le svasature e stringere i dadi svasati di 3 o 4 giri a mano. Poi serrarli completamente con le chiavi
torsiometriche.
Non applicare olio refrigerante
alla superficie esterna.
Dado svasato
Non applicare olio refrigerante
sul dado svasato per evitare
di serrarlo a una coppia eccessiva.
6
[Applicare olio]
Applicare olio refrigerante
sulla superficie interna
della svasatura.
Coppia di serraggio del dado svasato
Lato gas Lato liquido
3/8 di pollice 1/4 di pollice
32,7-39,9 N • m 14,2-17,2 N • m
(333-407 kgf • cm) (144-175 kgf • cm)
(Tagliare esattamente
ad angolo retto).
Metterlo esattamente nella posizione illustrata sotto.
A Attrezzo di svasatura
per R410A
Tipo a frizione
Stampo
A 0-0,5 mm
[Serrare]
Chiave dinamometrica
Chiave fissa
Raccordo delle
tubazioni
Dado svasato
Coppia di serraggio del cappuccio delle valvole
Lato gas
3/8 di pollice
21,6-27,4 N • m
(220-280 kgf • cm)
Coppia di serraggio
del tappo della porta
di servizio
Rimuovere la bava.
Svasatura
Attrezzo di svasatura convenzionale
Tipo a frizione Dado del tipo ad alette
(Tipo rigido) (tipo Imperiale)
1,0-1,5 mm 1,5-2,0 mm
Controllo
L'estremità del tubo
La superficie interna
deve essere svasata
della svasatura deve
uniformemente in un
essere prima di difetti.
cerchio perfetto.
Assicurarsi che il dado
svasato sia montato.
Lato liquido
1/4 di pollice
21,6-27,4 N • m
(220-280 kgf • cm)
10,8-14,7 N • m
(110~150 kgf • cm)
