ISTRUZIONI PER L'USO

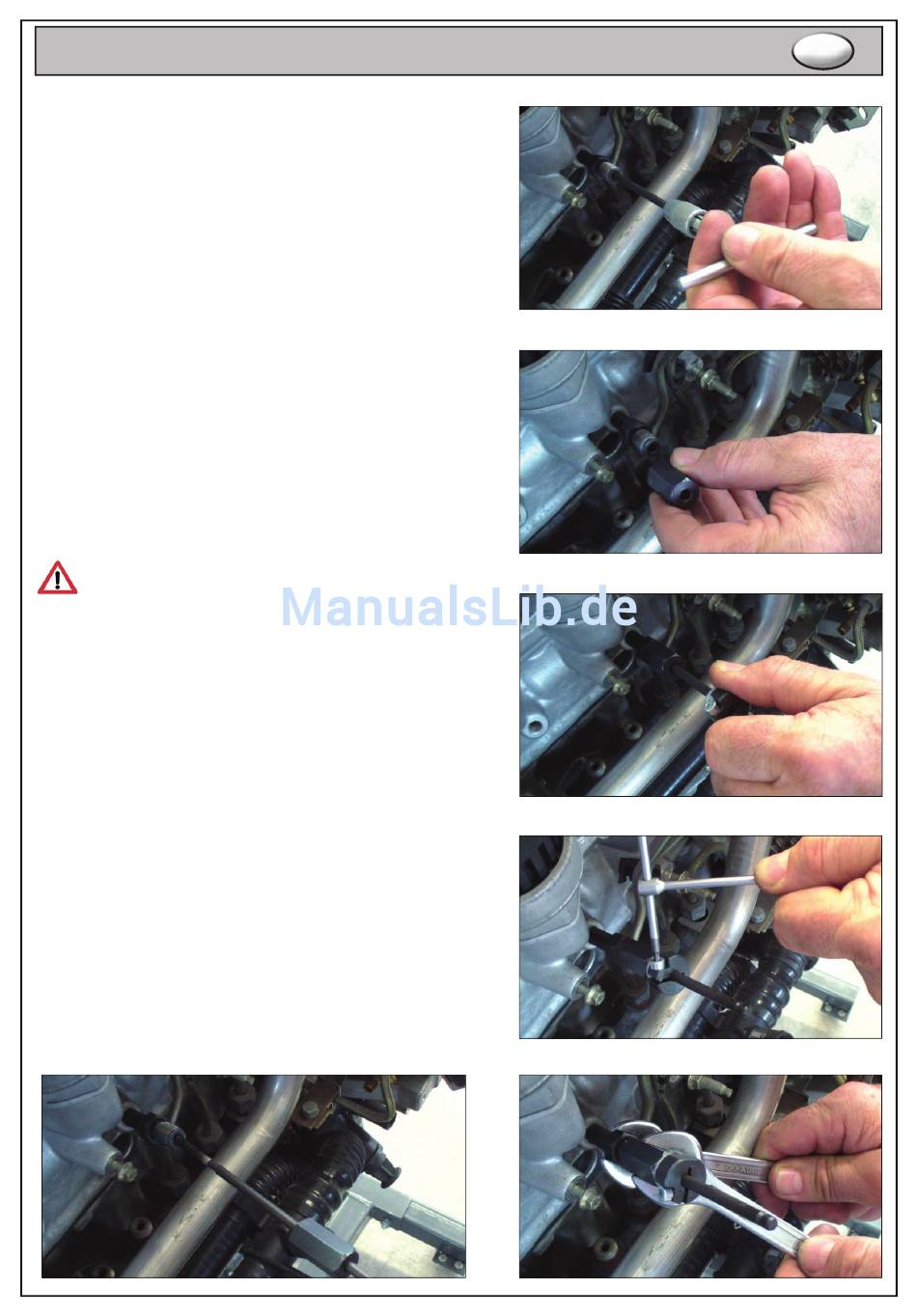

3 - Estrazione (fi g. 10, 11, 12)
Dopo aver avvitato la guida adatta, prendere l'esagono per
l'estrazione (E) e avvitarlo completamente alla guida (fi g. 10)
Prendere l'asta di estrazione adatta (F-G) + 2 rondelle antifri-
zione (H) + il riferimento con intaglio (I).
• F - Asta di estrazione M4 (per M10x1 e M10x1,25)
(per M8x1 – applicazione speciale)
• G - Asta di estrazione M3 (per M9x1 e M8x1)
• H - Rondella antifrizione
• I - Riferimento con intaglio per estrazione
e inserirla all'interno della guida con l'esagono per estrazione
montato.
In maniera manuale, avvitare completamente l'asta per l'estra-
zione (fi g. 11).
Posizionare il riferimento con intaglio contro l'esagono per
l'estrazione e fi ssarlo all'asta di estrazione utilizzando una
chiave esagonale 3mm (fi g. 12).
Tra l'esagono per l'estrazione (E) e il riferimento
con Intaglio (I), devono essere presenti le 2 rondelle
antifrizione (H).
Iniziare l'operazione manuale di estrazione della parte termina-
le dell'elettrodo della candeletta utilizzando 2 chiavi da 15mm.
Tenendo ferma la guida, svitare l'esagono per l'estrazione (E)
(fi g. 13) fi no alla completa uscita della punta (fi g. 14).
PRIMA DI INSTALLARE LA NUOVA CANDELET-
TA AD INCANDESCENZA:
• Pulire con cura la parte interna della sede con uno spazzolino di
ferro o un utensile simile. Prima di montare la nuova candeletta
a incandescenza, assicurarsi che tutti i trucioli, la sporcizia
e i detriti vengano rimossi dalla sede e dalla fi lettatura della
candeletta.
