ISTRUZIONI PER L'USO
Rimettere tutte le parti nella valigetta e riporle in un luogo
sicuro e asciutto.
Fare sempre riferimento alle istruzioni del produt-
tore e manuali di servizio per eseguire i passaggi
nell'ordine corretto.
Questo kit deve essere utilizzato solo da personale
qualifi cato.
PRIMA PREPARAZIONE:
Si consiglia di prepararsi in modo che la candeletta sia facil-
mente accessibile. Il motore deve essere freddo.
PROCEDURA:

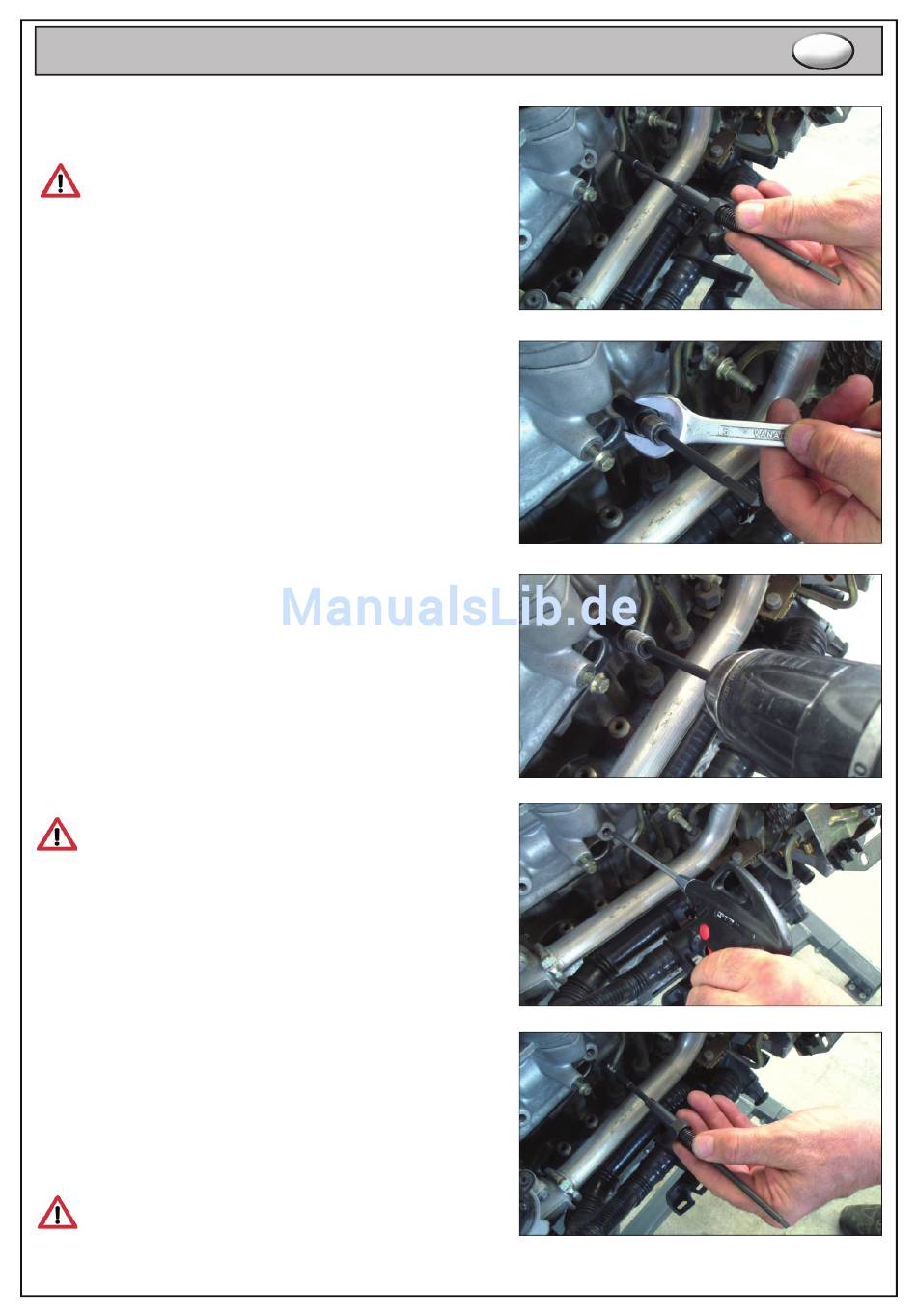

1 - FORATURA (fi g. 4, 5, 6, 7)
Prendere l'asta con la punta di foratura adatta
• Q - Punta Ø3,2 con prolunga montata (per M10x1 e
M10x1,25)
• O - Punta Ø2,5 con prolunga montata (per M9x1 e M8x1)
• M - Punta Ø3,2 con prolunga montata (per M8x1 – applica-
zione speciale) e inserirla all'interno della guida adegua
ta (fi g.4)
• A - Guida candeletta M10x1
• B - Guida candeletta M10x1,25
• C - Guida candeletta M9x1
• D - Guida candeletta M8x1
Inserire con cura l'asta con la punta di foratura nel vano della can-
deletta e avvitare la guida fi lettata con chiave da 15mm. (fi g. 5).
Iniziare l'operazione di foratura con l'utilizzo di trapano elettrico/
pneumatico agendo con una leggera pressione (fi g. 6).
Terminata l'operazione di foratura, smontare gli attrezzi
e pulire la sede della candeletta con aria compressa
per eliminare sporco e/o residui di materiale (fi g. 7).
2 - Maschiatura (fi g. 8, 9)
Prendere l'asta con il maschio adatto
• P - Maschio M4 con prolunga montata (per M10x1 e
M10x1,25)
• N - Maschio M3 con prolunga montata (per M9x1 e M8x1)
• L - Maschio M4 con prolunga montata (per M8x1 – applicazione
speciale) e inserirla all'interno della guida adeguata (fi g. 8).
Inserire con cura l'asta con il maschio nel vano della candeletta e
avvitare la guida fi lettata.
Iniziare l'operazione manuale di maschiatura per l'estrazione con
l'utilizzo di un gira-maschi (fi g. 9).
Terminata l'operazione di maschiatura, smontare gli
attrezzi e pulire la sede della candeletta con aria com-
pressa per eliminare sporco e/o residui di materiale.
