1742A
Bedienungsanleitung

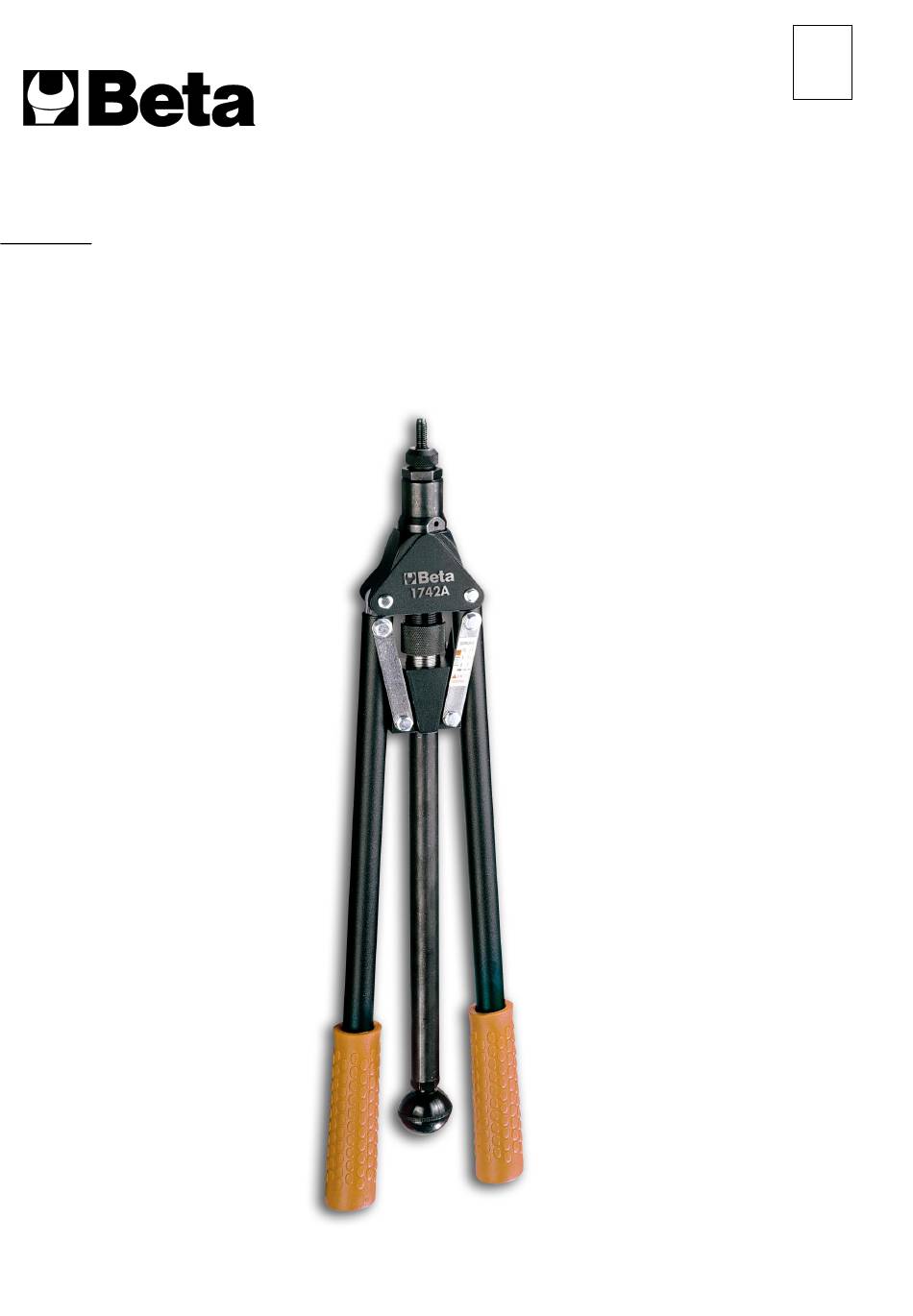

Profi-Power Nietzange mit Gewindeeinsätzen inklusiv der vollständigen Schnellbohreinheit
Diese
Bedienungsanleitung
ist
wie
folgt
aufgegliedert:
MERKMALE,
TECHNISCHE
DATEN,
KOMPONENTENLISTE, BEDIENUNGSANLEITUNG, WARTUNGSANLEITUNG und TROUBLESHOOTING.
Vor
der
Inbetriebnahme
des
Werkzeugs
muss
diese
bebilderte
BEDIENUNGSANLEITUNG
zur
Gewährleistung einer sicheren, korrekten und zufrieden stellenden Nutzung sorgfältig durchgelesen
werden.
1
Werbung
Verwandte Anleitungen für Beta 1742A
Inhaltszusammenfassung für Beta 1742A
- Seite 1 1742A Bedienungsanleitung Profi-Power Nietzange mit Gewindeeinsätzen inklusiv der vollständigen Schnellbohreinheit Diese Bedienungsanleitung folgt aufgegliedert: MERKMALE, TECHNISCHE DATEN, KOMPONENTENLISTE, BEDIENUNGSANLEITUNG, WARTUNGSANLEITUNG und TROUBLESHOOTING. Inbetriebnahme Werkzeugs muss diese bebilderte BEDIENUNGSANLEITUNG Gewährleistung einer sicheren, korrekten und zufrieden stellenden Nutzung sorgfältig durchgelesen werden.
-
Seite 2: Technische Daten
Basismetalle und nahtlose Rohre, ohne Gewindebohrung und einseitig, zur Befestigung auf Bolzen. - Die Profi-Power Nietzange 1742A ist mit einer auf dem „Push & Pull” Mechanismus basierenden SCHNELLBOHREINHEIT ausgestattet: das Einrasten der GEWINDESPINDEL oder der GEWINDEMUFFE sowie die schnelle Freigabe vom GEWINDEEINSATZ oder dem BOLZEN/GEWINDEBOLZEN erfolgt durch das Drücken bzw. -
Seite 3: Hauptkomponenten
C. HAUPTKOMPONENTEN MUNDSTÜCK GEGENMUTTER MUNDSTÜCK OBERE GEWINDE ZUR KOPF VERBINDUNG MIT DEM GEWINDE DES BEFESTIGUNGSLÖCHE GEWINDEEINSATZES R KOPF GEWINDESPINDEL BOLZEN, BEFESTIGUNGSLÖCHER GEWINDESPINDEL GEWINDESITZ SPINDELSITZ BEFESTIGUNGSLOCH, LANG, SPINDELSITZ BOLZENHALTER V. KÖRPER... - Seite 4 GEWINDESPINDEL MUNDSTÜCK GEGENMUTTER MUNDSTÜCK KOPF BEFESTIGUNGSLÖCHER KOPF VORDERER KÖRPER HUBREGLER HUBANZEIGE STIEL STIEL SCHNELLBOHREINHEIT HANDGRIFF HANDGRIFF KUGELGRIFF BOHREINHEIT...
- Seite 5 D. WECHSELN DER GEWINDESPINDEL UND DES MUNDSTÜCKS ACHTUNG: die Gewindemaße des BEFESTIGUNGSBOLZENS und die Dicke des WERKSTÜCKS zur Feststellung der Gewindemaße, den Spannbereich, das Material und den GEWINDEEINSATZ-Typ prüfen; Anschließend ein Loch von geeigneter Größe zur Befestigung des GEWINDEEINSATZES in das WERKSTÜCK bohren.
- Seite 6 Zur Montage der Gewindespindel GEGEN DEN UHRZEIGERSINN drehen Gewindespindel Mundstück Mundstück Befestigungslöcher Spannschlüssel Gegenmutter Bolzen Mundstück Bolzenhalter Befestigungslöcher Kopf Mit dem Zuletzt den Spannschlüssel Mundstück Bolzenhalter und das Nutzmaß durch Drehen Gegenmutter Befestigungsbolzen Gewindespindel Uhrzeigersinn aus den Löchern Mundstücks in durch Drehen am Kopf herausziehen.
- Seite 7 E. EINSTELLUNG DES HUBS HINWEIS Der korrekte Hub wird in Abhängigkeit von der Werkstückdicke und dem Spannbereich des Gewindeeinsatzes bestimmt. Jeder Gewindeeinsatz hat einen eigenen Spannbereich mit einem entsprechenden Höchst- und Mindestwert. Die Werkstückdicke muss zur Gewährleistung einer sicheren und stabilen Befestigung innerhalb des Spannbereichs des Gewindeeinsatzes oder zwischen dem maximalen und minimalen Spannwert liegen.
- Seite 8 F. EINSTELLUNG DER HERAUSRAGENDEN GEWINDESPINDELLÄNGE (L) GEGEN DEN UHRZEIGERSINN HÖHE (H) drehen DES GEWINDEEINSATZES HERAUSRAGENDE GEWINDESPINDELLÄNGE (L) Die GEGENMUTTER DES MUNDSTÜCKS lockern SPANNSCHLÜSSEL MUNDSTÜCK drehen Die 2 STIELE (1) vollständig öffnen; Zur Einstellung der HERAUSRAGENDEN mit dem SPANNSCHLÜSSEL die GEWINDESPINDELLÄNGE (L) das MUNDSTÜCK GEGENMUTTER DES MUNDSTÜCKS drehen;...
- Seite 9 G. POSITIONIERUNG DES GEWINDEEINSATZES ACHTUNG: Vor Betätigung dieses WERKZEUGS müssen die im Abschnitt „E” beschriebenen Arbeitsschritte zur Installation des korrekten Maßes der GEWINDESPINDEL und des MUNDSTÜCKS, die unter „F” beschriebenen Anmerkungen zur Hubeinstellung sowie die unter „G” aufgeführten Anweisungen zur Einstellung der herausragenden GEWINDESPINDELLÄNGE (L) zur Kupplung mit dem GEWINDEEINSATZ abgeschlossen worden sein.
- Seite 10 Aufgeschraubter Vorgesehenes Gewindeeinsatz Erfasster Loch Gewindeeinsatz Biegung Aufgeschraubter Vorgesehenes Werkstück Gewindeeinsatz Loch Werkstück Gewindespindel Hinterer nach unten Körper ANMK: Zur Deformierung des Gewindeeinsatzes empfiehlt sich eine gleichmäßige Kraftausübung auf die zwei Stiele HINWEIS Sollte es sich als unmöglich erweisen, die Stiele zur Berührungsaufnahme mit dem hinteren Körper von Hand zusammenzudrücken, den Vorgang sofort...
- Seite 11 Bolzen Den Befestigungsvorgang durch das Festschrauben des erfassten Gewindeeinsatzes beenden. Erfasster Werkstück Gewindeeinsatz H. BEFESTIGUNG DES GLEICHEN GEWINDEEINSATZMASSES Falls ein Gewindeeinsatz des vorherigen Maßes verwendet werden soll, die unter Abschnitt „H” beschriebenen Arbeitsschritte wiederholen (siehe oben). ANMK: Zur Gewährleistung einer korrekten Befestigung und zur Vermeidung von Schäden an Werkzeug und Gewinde empfiehlt es sich immer Pilotversuche durchzuführen, bevor abweichende Gewindeeinsatzmaße positioniert werden.
-
Seite 12: Wartung
I. WARTUNG Das vorliegende Werkzeug zeichnet sich durch extreme Widerstandsfähigkeit und Zuverlässigkeit aus. Die Wartungstätigkeiten beschränken sich auf das gelegentliche Nachfüllen von Leichtöl in die Spindelgewinde (1), das Mundstück (2) und den Hubregler (3). Gewinde Gewindesp. Mundstückgewinde Hubreglergewinde... - Seite 13 J. TROUBLESHOOTING J-1) Instandsetzung des Gewindeeinsatzes falls während der Erstnutzung festgestellt wird, dass er nicht richtig befestigt ist. Gewindeeinsatz Werkstück nicht befestigt Gewindeeinsatz nicht befestigt Werkstück Mundstück Mundstück Werkstück Verlängerung der Hublänge Hubregler nach oben regulieren. Hinterer Körper Kugelgriff Bohreinheit Nach oben drücken, ohne zu drehen GRIPPED RIVET NUT = ERFASSTER GEWINDEEINSATZ...
- Seite 14 Erfasster Gewindeeinsatz und Werkstück Herausragende Gewindeeinsatz Gewindeeinsatzlänge Erfasster Gewindeeinsatz und Werkstück höhe (H) ANMERKUNG Gewindespindel Das gesamte Werkzeug Das Mundstück gegen den Uhrzeigersinn drehen drehen Kugelgriff Bohreinheit Herunterlassen,oh ne zu drehen ANMK: Sollte es noch nicht Eine Neuregulierung der Hublänge Die 2 Stiele (1) vollständig öffnen;...
- Seite 15 J-2) Neueinstellung des Hubs zum Schutz von Werkzeug und Gewindeeinsatz vor eventuellen Beschädigungen falls das manuelle Zusammendrücken der Stiele zur Berührungsaufnahme mit dem hinteren Körper nicht möglich ist: Erfasster Erfasster Gewindeeinsatz und Gewindespindel Gewindeeinsatz und Werkstück Werkstück Abbildung auf der Hubanzeige = Hublänge Hinterer...
- Seite 16 Herausragende Gewindeeinsatzhöhe Gewindeeinsatzlänge Das Mundstück drehen Abbildung auf der Hubregler Hubanzeige = Hublänge nach unten regulieren Hinterer Hubanzeige Körper Die 2 Stiele (1) vollständig herunterlassen, bis sie Nach erfolgter Neueinstellung der Hublänge muss mit dem hinteren Körper in Berührung treten; auch die herausragende Gewindespindellänge (L) anschließend den Hubregler nach unten hin zur Anpassung an die Gewindeeinsatzhöhe (H) neu...
- Seite 17 Bolzenhalter und den Bolzen der Befestigungslöcher einsetzen und diesen mit dem Bolzenhalter (2) (2) entfernen. befestigen. Die Gewindespindel sollte jetzt nicht mehr frei drehen. BETA UTENSILI S.p.A. via Alessandro Volta, 18 - 20050 Sovico (MILANO) - Italy Te. +39.039.2077.1 - Telefax +39.039.2010742 www.beta-tools.com - info@beta-tools.com...
