INSTRUCCIONES
Vuelva a colocar todas las piezas en el maletín y guárdelas en
un lugar seguro y seco.
Refi érase siempre a las instrucciones del fabri-
cante y a los manuales de funcionamiento para
llevar a cabo todas las operaciones según el orden
correcto.
Este juego ha de utilizarlo tan sólo personal
cualifi cado.
PRIMERA PREPARACIÓN:
Se recomienda prepararse de manera que la bujía sea fácilmente
accesible. El motor ha de estar frío.
PROCEDIMIENTO:

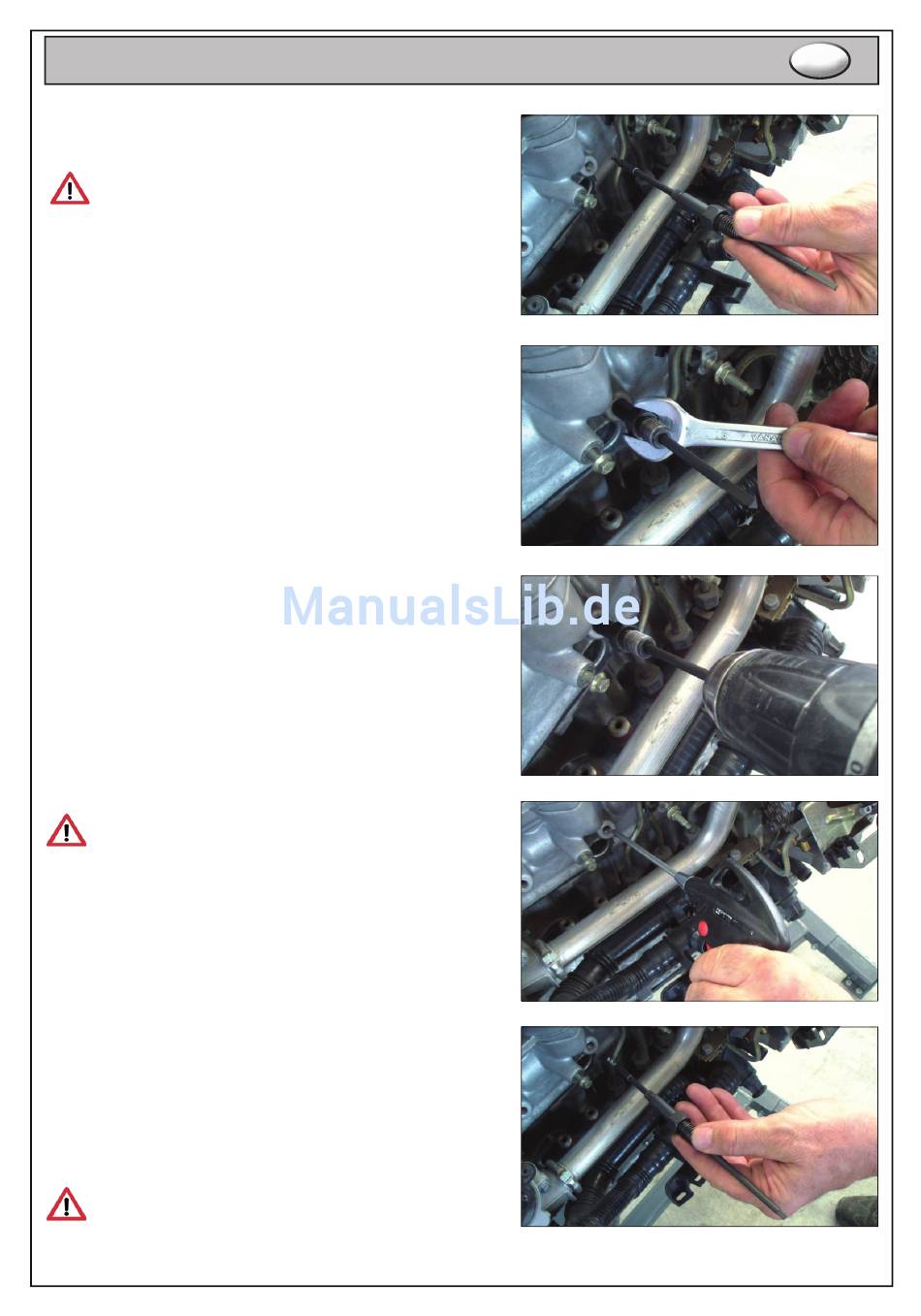

1 – TALADRADO (fi g. 4, 5, 6, 7)
Tome la varilla con la broca para taladrar adecuada
• Q - Broca Ø 3,2 con alargadera montada (para M10x1 y
M10x1,25)
• O - Broca Ø 2,5 con alargadera montada (para M9x1 y M8x1)
• M - Broca Ø 3,2 con alargadera montada (para M8x1 – aplica-
ción especial), e introdúzcala dentro de la guía adecuada
(fi g.4)
• A - Guía bujía M10x1
• B - Guía bujía M10x1,25
• C - Guía bujía M9x1
• D - Guía bujía M8x1
Introduzca con cuidado la varilla con broca para taladrar en el
alojamiento de la bujía y enrosque la guía roscada con llave de
15mm (fi g. 5).
Comience la perforación utilizando un taladro eléctrico/neumático
ejerciendo una ligera presión (fi g. 6).
Terminada la operación de taladrado, desmonte las
herramientas y limpie el alojamiento de la bujía con
aire comprimido para eliminar suciedad y/o residuos
de material (fi g. 7).
2 - Terrajadura (fi g. 8, 9)
Tome la varilla con el macho adecuado.
• P - Macho M4 con alargadera montada (para M10x1 y
M10x1,25)
• N - Macho M3 con alargadera montada (para M9x1 y M8x1)
• L - Macho M4 con alargadera montada (para M8x1 – aplicación
especial), e incorpórela dentro de la guía adecuada (fi g. 8)
Introduzca con cuidado la varilla con el macho en el alojamiento de
la bujía y enrosque la guía roscada.
Comience la operación manual de terrajadura para la extracción
utilizando un giramachos (fi g. 9).
Tras fi nalizar la operación de terrajadura, desmonte
las herramientas y limpie el alojamiento de la bujía con
aire comprimido para eliminar suciedad y/o residuos
de material.
26
4
5
6
7
8
E
