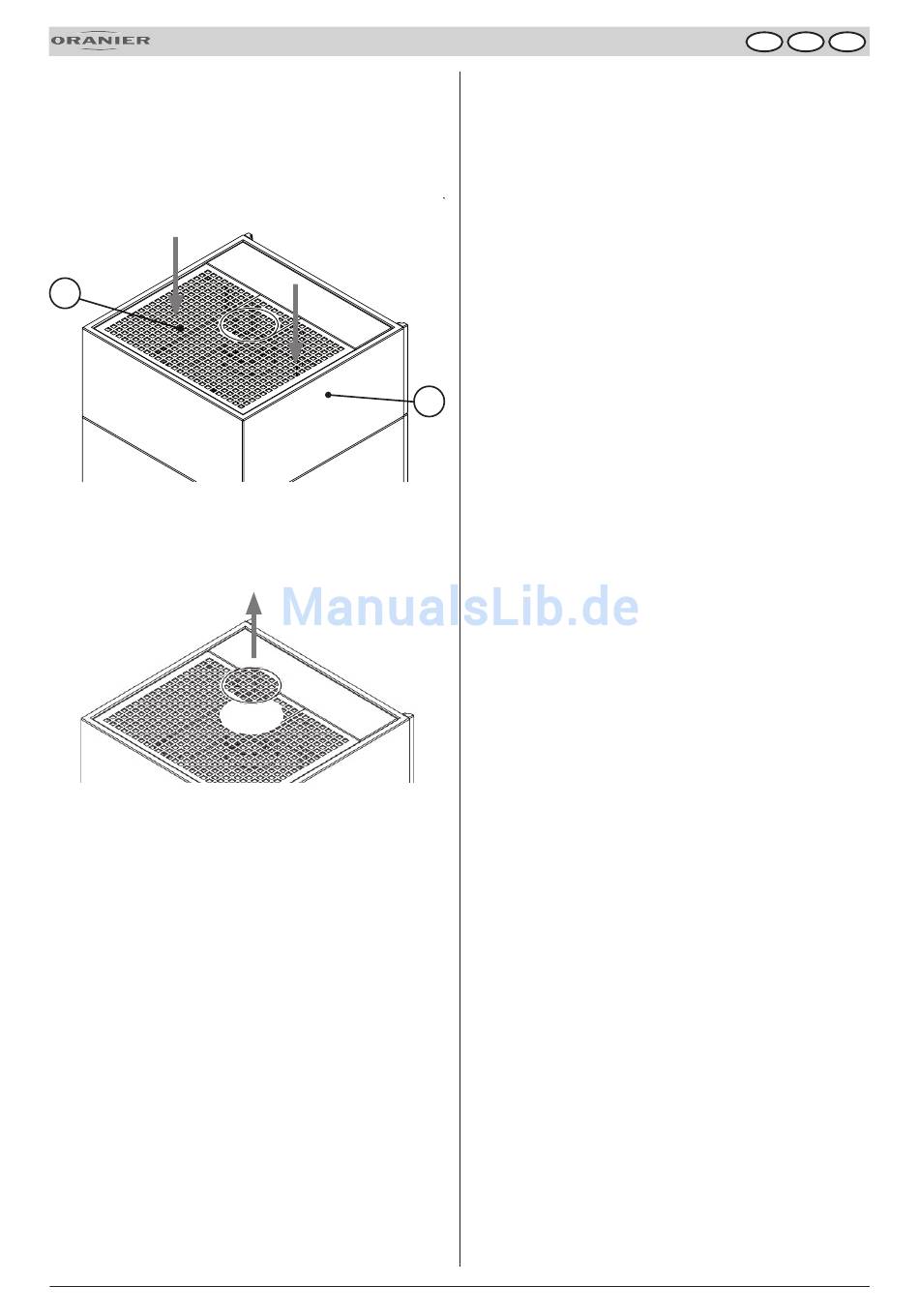

Im nächsten Schritt wird das Konvektionsgitter (20) in die verbliebe-
ne Öffnung des oberen Ringelementes (18) eingesetzt.
► Ist der Rauchrohranschluss nach hinten ausgeführt, kann das
Konvektionsgitter (20) im Auslieferungszustand eingelegt wer
den.
20
► Ist der Rauchrohranschluss nach oben ausgeführt, muss,
entsprechend nachfolgender Abbildung, die vorperforierte
Rauchrohröffnung im Konvektionsgitter (20) herausgebrochen
werden.
► Anschließend ein Stück gerades Rauchrohr auf den Rauchrohr-
stutzen (29) des Heizeinsatzes stecken.
Mit der im Lieferumfang befindlichen Acrylkartusche können nun
eventuelle Fugen zur Aufstellwand oder zum Fußboden sowie zwi-
schen Sims (15) und Leichtbeton-Verkleidung ausgespritzt werden.
Bei Ausführung in Variante „Schiefer" können eventuelle beschädi-
gungen der Oberfläche oder auch Farbspritzer mit Hilfe der dem
Gerät beiliegenden schwarzen Farbe und Schwamm ausgebessert
werden.
Als letzter Arbeitsgang kann die Leichtbeton-Verkleidung noch im
gewünschten Farbton gestrichen werden.
Hierzu eignen sich herkömmliche Dispersionsfarben. Zum Grundie-
ren kann ein Tief- oder Haftgrund verwendet werden.
