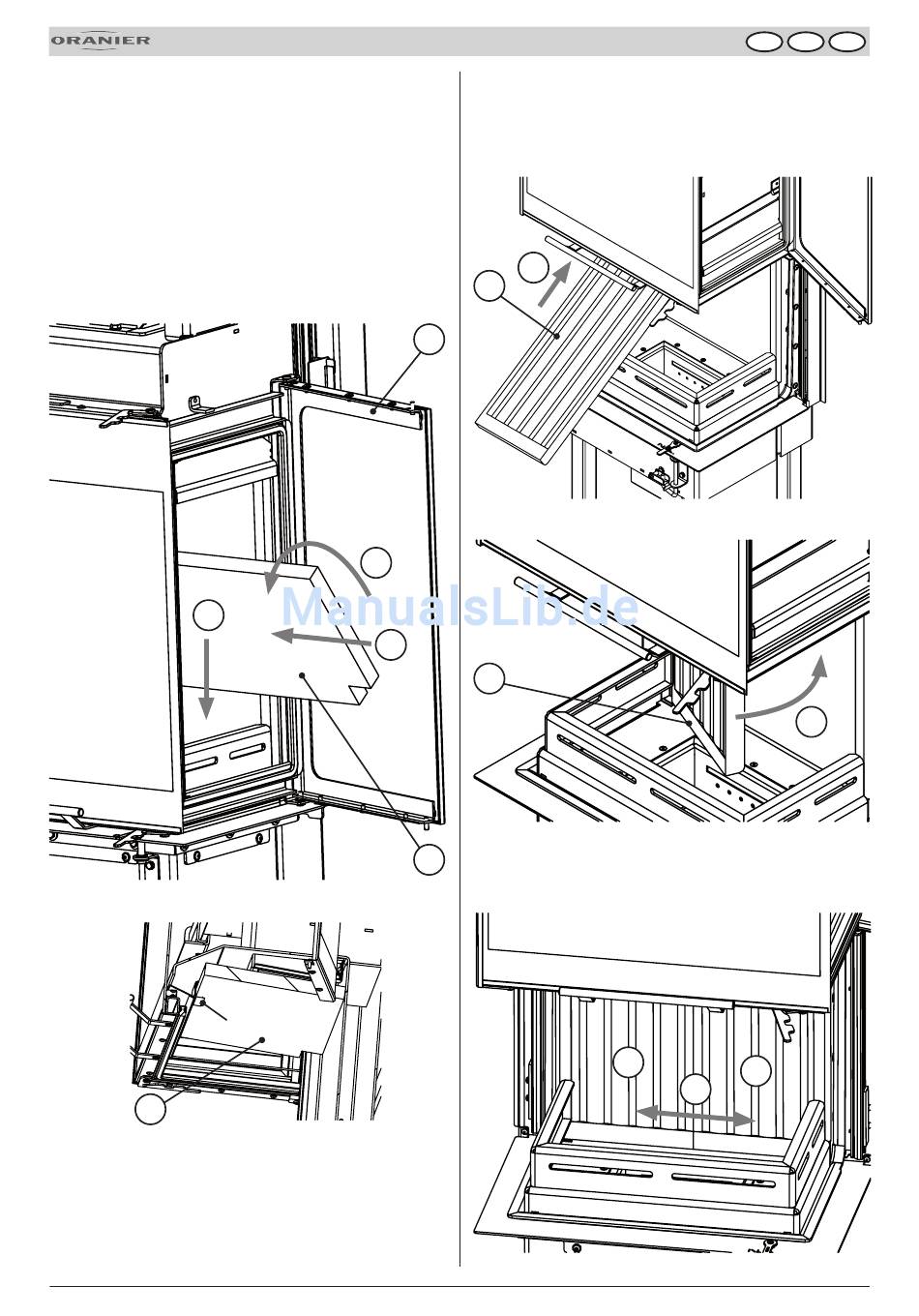

Anschließend wird die im Lieferumfang des Heizeinsatzes beige-
legte Rauchgasumlenkung (33) eingebaut.
► Schließen Sie die Feuerraum-Schiebetür (1) und öffnen Sie die
aufschwenkbare Seitenscheibe links (2a) und die aufschwenk-
bare Seitenscheibe rechts (2b).
► Die Rauchgasumlenkung (33) seitlich durch die Öffnung der auf-
schwenkbare Seitenscheibe rechts (2b) vollständig in den
Feuerraum einführen (D).
► Rauchgasumlenkung (33) um die Längsachse nach vorne in
waagrechte Lage drehen (E).
F
► Rauchgasumlenkung (33) nach unten auf den Haltewinkel legen
(F).
33
► Schließen Sie die aufschwenkbaren Seitenscheiben links (2a)
und rechts (2b).
Die Rauchgasumlenkung (33) liegt nun an der Feuerraum-Schiebetür
(1) auf und wird fixiert.
► Öffnen Sie die Feuerraum-Schiebetür (1) wieder.
Bedienungs- und Montageanleitung
7. Aufbau und Montage
E
D
Haltewinkel
Die rückseitige Feuerraumauskleidung besteht aus den 2 Rück-
wandsteinen (10a).
► Linken Rückwandstein (10a) gemäß nachfolgender Abbildung
in den Feuerraum einführen (G).
G
10a
2a
► Linken Rückwandstein (10a) an die Rückseite des Feuerraums
anlegen (H)...
10a
► ... und vollständig nach links schieben.
33
► Zum Einsetzen des rechten Rückwandsteins (10a) verfahren Sie
sinngemäß und richten anschließend beide Rückwandsteine
mittig aus (J).
17
D
10a
10a
J
