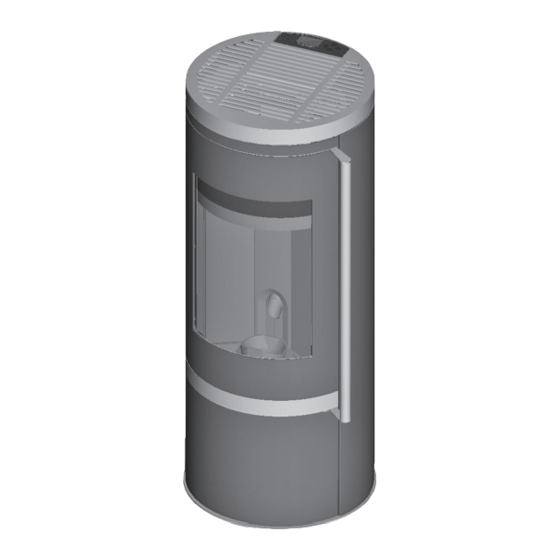

Oranier Carus Aqua II Kurzanleitung
Pelletofen
Vorschau ausblenden
Andere Handbücher für Carus Aqua II:
- Bedienungsanleitung (83 Seiten) ,
- Bedienungs- und montageanleitung (76 Seiten)
Verwandte Anleitungen für Oranier Carus Aqua II
Inhaltszusammenfassung für Oranier Carus Aqua II
- Seite 1 Kurzanleitung für Pelletofen ORANIER Carus Aqua II DIBt Zulassung: Z-43.11-448 293 0611 000 · 1128...
-
Seite 2: Inhaltsverzeichnis
Brennraumtür 2. Bedienteil und Display Bedienteil Display 3. Bedienung und Steuerung Starten des Gerätes Steuerungsart 3.2.1 Raumgeführter (=raumlufttemperatur- abängiger) Betrieb 3.2.2 Wassergeführter (=kesseltemperatur- abängiger) Betrieb 3.2.3 Leistungsgeführte Betrieb Betriebsarten Anzeigebereich „Statusmeldungen“ Menüebene 3.5.1 Menüpunkt „Einstellungen“ Kurzanleitung ORANIER Carus Aqua II... -
Seite 3: Produktübersicht Und Bedienelemente
1 Stangentürgriff 2 Brennraumtür mit Sichtscheibe 3 Brennraumrückwandblech 4 Pelletzufuhröff nung 5 Brennerschale 6 Aschekasten 7 Sicherheits-Temperaturbegrenzer 8 Stellfüße (Bei Aufstellung min. 5 mm herausdrehen!) 9 Putzdeckel 10 Türdichtung 11 Brennraumauskleidung (Vermiculite/Stahl) 10 10 10 Kurzanleitung ORANIER Carus Aqua II... -
Seite 4: Rückansicht
13 Rauchrohrstutzen 14 Anschluss Vorlauf 15 Anschluss Rücklauf 16 Abdeckung Service-Öff nung 17 Frischluft-Ansaugöff nung 18 Typenschild 17 17 16 16 15 15 19 Raumtemperaturfühler (zu Transportzwecken eingeschoben) 20 Netzanschluss 21 Netzschalter 22 Hauptsicherung 20 20 Kurzanleitung ORANIER Carus Aqua II... -
Seite 5: Pellettank
Vorsicht: Entfernen Sie umgehend alle eventuell ne- ben die Einfüllöffnung gefallenen Pellets - Brandgefahr! Füllen Sie nicht zu viele Pellets ein, damit gewähr- leistet bleibt, dass der Pellettankdeckel (23) die Einfüllöffnung (25) dicht verschließen kann. Kurzanleitung ORANIER Carus Aqua II... -
Seite 6: Brennraumtür
(C). Dabei ist es notwendig, die Brennraumtür (2) mit Hilfe des 28 28 Stangentürgriffes (1) gegen das Gerät zu drücken. Achten Sie darauf, dass die Brennraumtür (2) nach dem Verriegeln dicht am Korpus anliegt. Kurzanleitung ORANIER Carus Aqua II... -
Seite 7: Bedienteil Und Display
Abbruch einer Eingabe ohne Übernahme des (geänderten) Wertes Navigieren in übergeordnete Menüebene Schaltfläche „OK / MENU“ (29) Bestätigen einer Eingabe mit Übernahme des (geänderten) Wertes Aufruf „Menüebene“; innerhalb der Menüebene navigie- ren in die nächst tiefere Menüebene Kurzanleitung ORANIER Carus Aqua II... -
Seite 8: Display
„Pellettankdeckel offen“ · „Pumpe ein“ · „Ext. Anforderung“ · „Temperaturbedingung nicht erfüllt“ Anzeigebereich „Hauptanzeige“ · Betriebszustand · Raumtemperatur (bei raumlufttemperaturabängiger Steuerung; zusätzlich Anzeige der Kesseltemperatur) · Kesseltemperatur (bei kesseltemperaturabängiger Steuerung) · Wochentag/Uhrzeit · Zeitschaltprogramm aktiv Kurzanleitung ORANIER Carus Aqua II... -
Seite 9: Bedienung Und Steuerung
Gerät in Bereitschaft (Anzeigenbereich Hauptan- zeige: „Bereit“) und startet den Brennvorgang erneut, so bald die aktuelle Raumtemperatur die Zieltemperatur unterschreitet (Anzei- genbereich Statusmeldungen „Thermometersymbol“) Weiterhin kann zwischen den Betriebsarten „Zeitschalt Tag“, „Zeit- schalt Nacht“, „Tag“ oder „Nacht“ gewählt werden. Kurzanleitung ORANIER Carus Aqua II... -
Seite 10: Leistungsgeführte Betrieb
Das Gerät wird kontinuierlich betrieben. Vorgabe ist die eingestell- te, gegenüber der für den Tag eingestellten Solltemperatur eine, in der Regel reduzierte, Absenktemperatur Erläuterung: (Raumgeführt) Das Gerät läuft mit der Nachttemperatur bis zum nächsten hinter- Kurzanleitung ORANIER Carus Aqua II... -
Seite 11: Anzeigebereich „Statusmeldungen
Alle Tage der Woche Mo - Fr Alle Werkstage ohne Samstag Sa - So Wochenende (Samstag und Sonntag) Jeder Wochentag separat Reset Zurücksetzen aller Heizzeiten auf Statusmeldung: Werkseinstellung (Mo-So 06:00 - 22:00 Uhr) Soll-Temperatur erreicht oder überschritten Kurzanleitung ORANIER Carus Aqua II... - Seite 12 Ziffernblock zu blinken. Verändern mit den Schaltflächen „AUF“ (30) und „AB“ (31), übernehmen mit Schaltfläche „OK/ MENU“ (29). Die Einstellung von Tag/Monat/Jahr/Stunde/Minute erfolgt auf die selbe Weise. Sind alle Eingaben zu Datum und Uhrzeit erfolgt, blinkt Anzeige „OK“. Kurzanleitung ORANIER Carus Aqua II...
