7.2 Vorbereitende Montagearbeiten

Nachdem der Anschluss für den Schornstein vorbereitet sowie
für den Fussbodenschutz (Brandschutz) gesorgt wurde, kann
mit vorbereitenden Montagearbeiten begonnen werden:

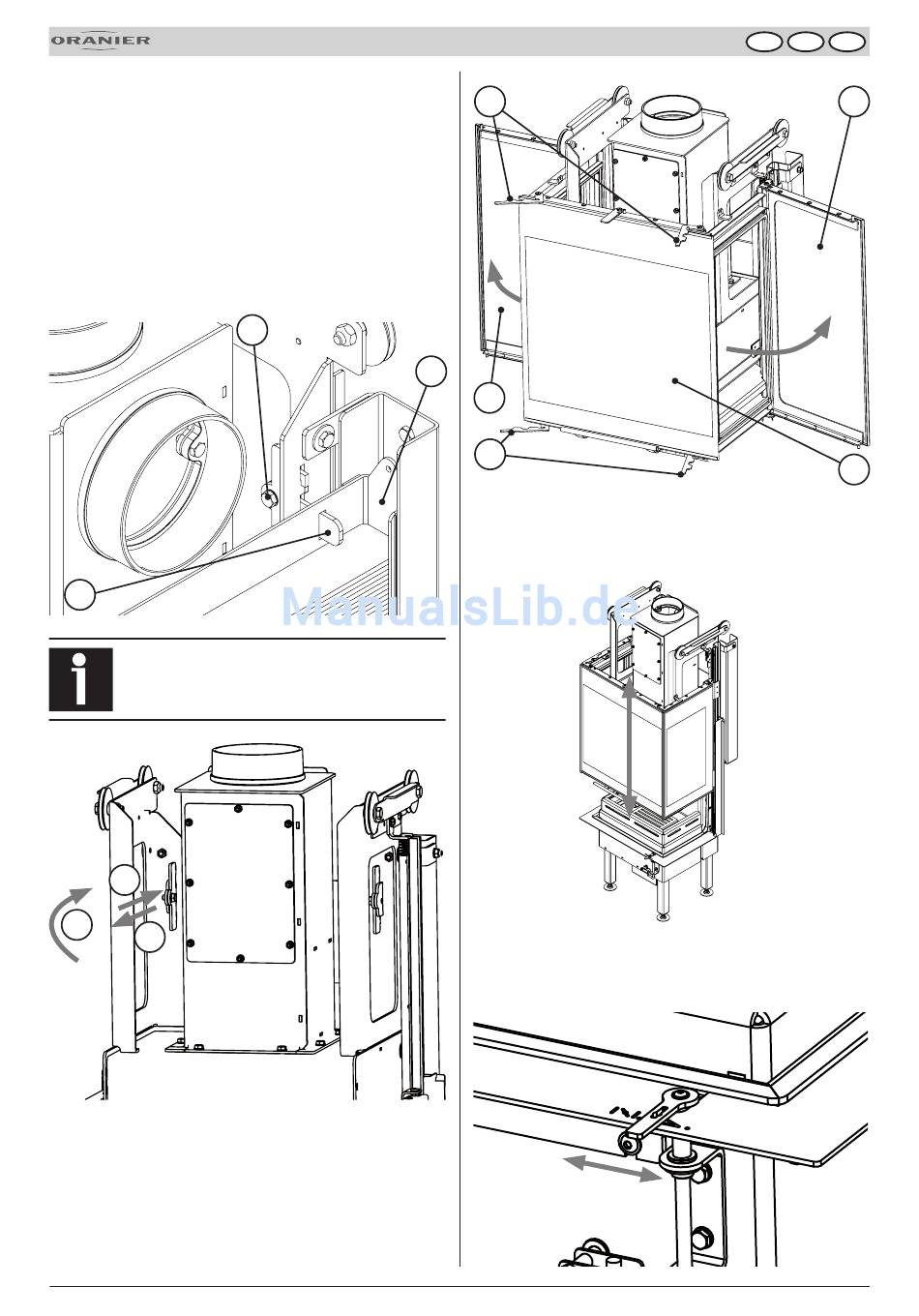

7.2.1 Entfernen der Transportsicherungen (34)

► Dazu die beiden Schrauben (35) lösen, Gewichtschacht (37)
etwas anheben und Transportsicherungen (34) herausziehen
(A), um 180" drehen (B), mit dem kurzen Ende voraus wieder
einsetzen (J) und mit Schrauben (35) wieder befestigen.
34
Die Transportsicherungen werden für evtl. Service-
einsätze wieder benötigt!
C
B
A
7.2.2 Aufschwenkbare Seitenscheiben öffnen
► Aufschwenkbare Seitenscheiben links (2a) und rechts (2b) öff-
nen.
Jeweils zwei Verriegelungshaken (3) ober- und unterhalb der
Feuerraum-Schiebetür (1) halten diese geöffnet.
Bedienungs- und Montageanleitung
7. Aufbau und Montage
35
3
37
2a
3

7.2.3 Funktionskontrolle

► Prüfen Sie, ob sich die Feuerraum-Schiebetür (1) am Heizeinsatz
leicht und vollständig öffnen und schließen lässt.
► Prüfen Sie, ob sich der Verbrennungsluftregler (3) am Heizein-
satz leicht und gleichmäßig zwischen Minimal- und Einstellung
„Choke"bewegen lässt.
14
D AT CH
2b
1
