Fülldruck ablesen
Das Gerät verfügt über eine Balkengrafik zur Darstellung des
Drucks sowie eine digitale Druckanzeige.
▶
Um den digitalen Wert des Fülldrucks abzulesen,
drücken Sie zweimal
Für einen ordnungsgemäßen Betrieb der Heizanlage muss
die Balkengrafik im Display etwa in der Mitte stehen (zwi-
schen den gepunkteten Grenzwerten). Dies entspricht einem
Fülldruck zwischen 0,1 MPa und 0,2 MPa (1,0 bar und
2,0 bar).
Wenn sich die Heizungsanlage über mehrere Stockwerke
erstreckt, dann können höhere Werte für den Fülldruck erfor-
derlich sein, um einen Lufteintritt in die Heizungsanlage zu
vermeiden.
7.12
Mangelnden Wasserdruck vermeiden
Um Schäden an der Heizungsanlage durch zu geringen Füll-
druck zu vermeiden, ist das Produkt mit einem Wasserdruck-
sensor ausgerüstet. Das Produkt signalisiert beim Unter-
schreiten von 0,08 MPa (0,8 bar) Fülldruck den Druckman-
gel, indem das Display den Druckwert blinkend anzeigt.
Wenn der Fülldruck einen Wert von 0,05 MPa (0,5 bar) un-
terschreitet, dann schaltet sich das Produkt aus. Das Display
zeigt F.22.
▶
Füllen Sie Heizwasser nach, um das Produkt wieder in
Betrieb zu nehmen.
Das Display zeigt den Druckwert solange blinkend an, bis
ein Druck von 0,11 MPa (1,1 bar) oder höher erreicht ist.
▶
Wenn Sie häufigen Druckabfall beobachten, dann ermit-
teln und beseitigen Sie die Ursache.
7.13
Heizungsanlage befüllen und entlüften
Vorarbeit
▶
Spülen Sie die Heizungsanlage gründlich durch, bevor
Sie sie befüllen.
1.

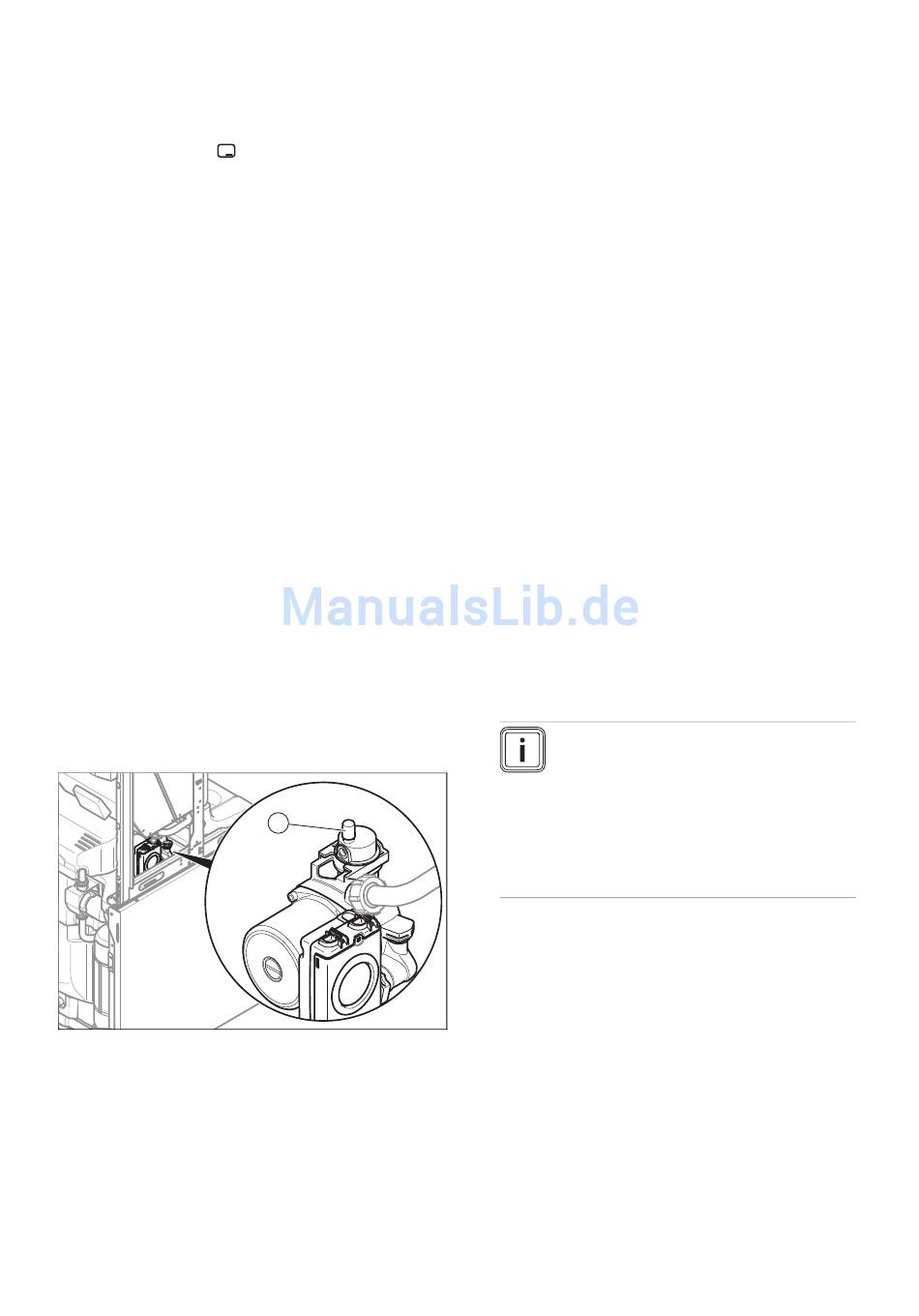

Lockern Sie die Kappe des Schnellentlüfters (1) um ein
bis zwei Umdrehungen und belassen Sie sie in dieser
Stellung, da sich das Gerät auf diese Weise während
des Betriebs automatisch entlüftet.
2.
Wählen Sie das Prüfprogramm P.06 aus.
◁
Das 3-Wege-Ventil bewegt sich in die Mittelstellung,
die Pumpen laufen nicht und das Gerät geht nicht in
den Heizbetrieb.
3.
Beachten Sie die Ausführungen zum Thema Heizwas-
ser aufbereiten (→ Seite 24).
0020181421_00 ecoCOMPACT Installations- und Wartungsanleitung
.
1
4.
Verbinden Sie den Füllhahn der Heizungsanlage am
Anschlusszubehör normgerecht mit einer Heizwasser-
Versorgung, wenn möglich einem Kaltwasserhahn.
5.
Versorgen Sie den Heizkreis mit Wasser.
6.
Öffnen Sie alle Heizkörper-Thermostatventile.
7.
Prüfen Sie, ob die Absperrhähne des Heizungsvor- und
-rücklaufs geöffnet sind.
8.
Öffnen Sie langsam den KFE-Hahn, damit Wasser in
den Heizkreis fließt.
9.
Entlüften Sie den höchstgelegenen Heizkörper und
warten Sie, bis das Wasser blasenfrei aus dem Ent-
lüftungsventil austritt.
10. Entlüften Sie alle anderen Heizkörper, sodass der Heiz-
kreis vollständig mit Wasser gefüllt ist.
11. Schließen Sie alle Entlüftungsventile.
12. Füllen Sie solange Wasser nach, bis der erforderliche
Fülldruck erreicht ist.
13. Schließen Sie den KFE-Hahn sowie den Kaltwasser-
hahn.
14. Prüfen Sie alle Anschlüsse und das gesamte System
auf Dichtheit.
15. Um die Heizungsanlage zu entlüften, wählen Sie das
Prüfprogramm P.00 aus.
◁
Das Gerät schaltet sich nicht ein, die interne Pumpe
läuft zeitweise und ermöglicht eine Entlüftung des
Kreislaufs.
◁
Das Display zeigt den Fülldruck der Heizungs-
anlage.
16. Um den Entlüftungsvorgang ordnungsgemäß durch-
führen zu können, achten Sie darauf, dass der Füll-
druck der Heizungsanlage über dem Mindest-Fülldruck
liegt.
–
Mindest-Fülldruck der Heizungsanlage: 0,08 MPa
Hinweis
Das Prüfprogramm P.00 läuft 7,5 Minuten
im Warmwasserkreis und 2,5 Minuten im
Heizkreis.
Nach Beendigung des Befüllvorgangs sollte
der Fülldruck der Heizungsanlage mindes-
tens 0,02 MPa (0,2 bar) über dem Gegen-
druck des Ausdehnungsgefäßes (ADG) lie-
gen (P
Anlage
17. Wenn sich nach Beendigung des Prüfprogramms P.00
noch zu viel Luft in der Heizungsanlage befindet, dann
starten Sie das Prüfprogramm erneut.
18. Prüfen sie, ob alle Anschlüsse dicht sind.
Inbetriebnahme 7
≥ P
+ 0,02 MPa (0,2 bar)).
ADG
25
