5.4.1.2 Elektronikbox schließen
1.
Schließen Sie den Deckel (2), indem Sie ihn nach unten
auf die Elektronikbox (1) drücken.
2.
Achten Sie darauf, dass alle vier Clips (3) hörbar in den
Halterungen einrasten.
3.
Klappen Sie die Elektronikbox nach oben.

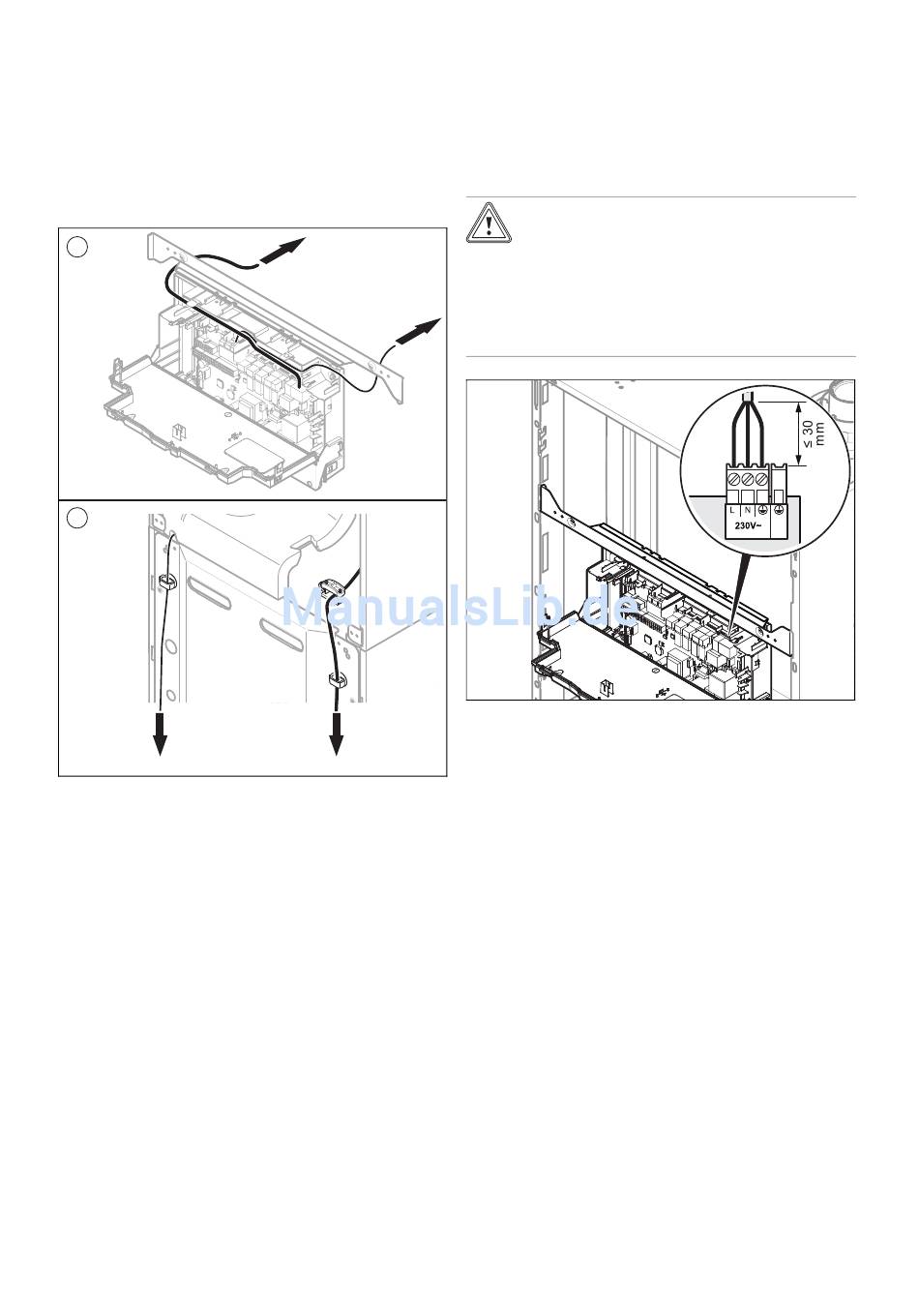

5.4.2
Verdrahtung vornehmen
1
2
24V / eBUS
1
Verlauf der Kabel an der
Elektronikbox
2
Verlauf der Kabel an der
Geräterückwand
1.
Führen Sie die Anschlusskabel der anzuschließenden
Komponenten durch die Kabeleinführung und die Ka-
belbuchsen in der Geräterückwand.
2.
Kürzen Sie die Anschlusskabel auf die passende
Länge, damit diese im Schaltkasten nicht stören.
3.
Um Kurzschlüsse bei unabsichtlichem Herauslösen
einer Litze zu vermeiden, entmanteln Sie die äußere
Umhüllung flexibler Leitungen nur maximal 30 mm.
4.
Stellen Sie sicher, dass die Isolierung der inneren
Adern während des Entmantelns der äußeren Hülle
nicht beschädigt wird.
5.
Isolieren Sie die inneren Adern nur soweit ab, dass
gute, stabile Verbindungen hergestellt werden können.
6.
Um Kurzschlüsse durch lose Einzeldrähte zu vermei-
den, versehen Sie die abisolierten Enden der Adern mit
Aderendhülsen.
7.
Schrauben Sie den Stecker am Anschlusskabel an.
0020181421_00 ecoCOMPACT Installations- und Wartungsanleitung
8.
9.
5.4.3
230V
24V / eBUS
1.
2.
3.
230V
4.
5.
6.
7.
8.
9.
Prüfen Sie, ob alle Adern ordnungsgemäß an den An-
schlussklemmen des Steckers befestigt sind. Bessern
Sie ggf. nach.
Stecken Sie den Stecker auf den hierfür vorgesehenen
Steckplatz auf der Platine.
Stromversorgung herstellen
Vorsicht!
Risiko von Sachschäden durch zu hohe
Anschlussspannung!
Bei Netzspannungen über 253 V können
Elektronikkomponenten zerstört werden.
▶
Stellen Sie sicher, dass die Nennspan-
nung des Netzes 230 V beträgt.
Beachten Sie alle geltenden Vorschriften.
Öffnen Sie die Elektronikbox. (→ Seite 16)
Richten Sie einen Festanschluss ein und installieren
Sie eine Trennvorrichtung mit mindestens 3 mm Kon-
taktöffnung (z. B.: Sicherung oder Leistungsschalter).
Verwenden Sie für die Netzzuleitung, die durch die
Kabeldurchführung in das Produkt verlegt wird, eine
flexible Leitung.
Nehmen Sie die Verdrahtung vor. (→ Seite 17)
Schrauben Sie den mitgelieferten Stecker an ein norm-
gerechtes dreiadriges Netzanschlusskabel.
Schließen Sie die Elektronikbox.
Stellen Sie sicher, dass der Zugang zum Netzanschluss
jederzeit gewährleistet ist und nicht verdeckt oder zuge-
stellt wird.
Wenn Sie das Produkt im Schutzbereich 2 installieren,
dann betreiben Sie es unbedingt raumluftunabhängig.
Die Installationsarten B23 und B53P sind dann nicht
zulässig.
Installation 5
