Logitech Z906 Bedienungsanleitung Seite 249

Pripojenie káblov reproduktorov
Systém Z906 je dodávaný s piatimi káblami
k reproduktorom: dva 7,6-metrové káble pre zadné
satelitné reproduktory a tri 4,6-metrové káble pre predné
satelitné reproduktory a stredný satelitný reproduktor.
Pri pripájaní reproduktorov, ovládacej konzoly a zdroja
zvuku sa uistite, že napájanie systému je vypnuté.

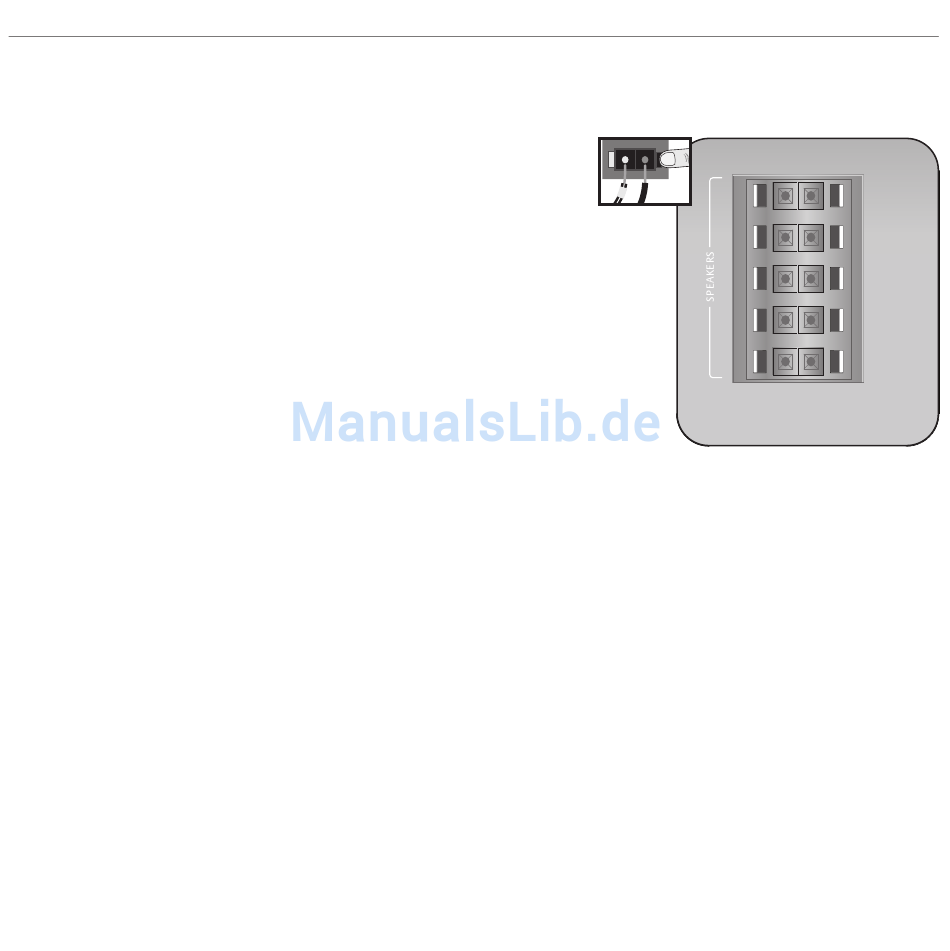

Pripojenie káblov reproduktorov – Pripojte
satelitné reproduktory k subwooferu pomocou káblov
reproduktorov. Zatlačte kryt na pružnej svorke, vložte
kábel do konektora a potom kryt uvoľnite. Uistite sa, že ste
správne umiestnili kábel podľa farby (červená alebo čierna)
do farieb pružnej svorky na subwooferi aj satelitnom
reproduktore.
Pripojte kábel DB-15 ovládacej konzoly –
Pripojte kábel DB-15 ovládacej konzoly do príslušného
15-kolíkového konektora DB na subwooferi.
Logitech Surround Sound Speakers Z906
®
Slovenčina
REAR LEFT
REAR LEFT
REAR RIGHT REAR RIGHT
FRONT LEFT FRONT LEFT
FRONT RIGHT
FRONT RIGHT
CENTER
CENTER
249
