Uporabniški priročnik
Priključevanje kablov za zvočnik
Zvočnikom Z906 je priloženih pet kablov: dva 7,6-metrska
kabla za zadnje satelite in tri 4,6-metrski kabli za
sprednje in osrednje satelite. Ko priključujete zvočnike,
nadzorno konzolo in vir zvoka, se prepričajte, da sistem
ni priključen na električno napajanje.

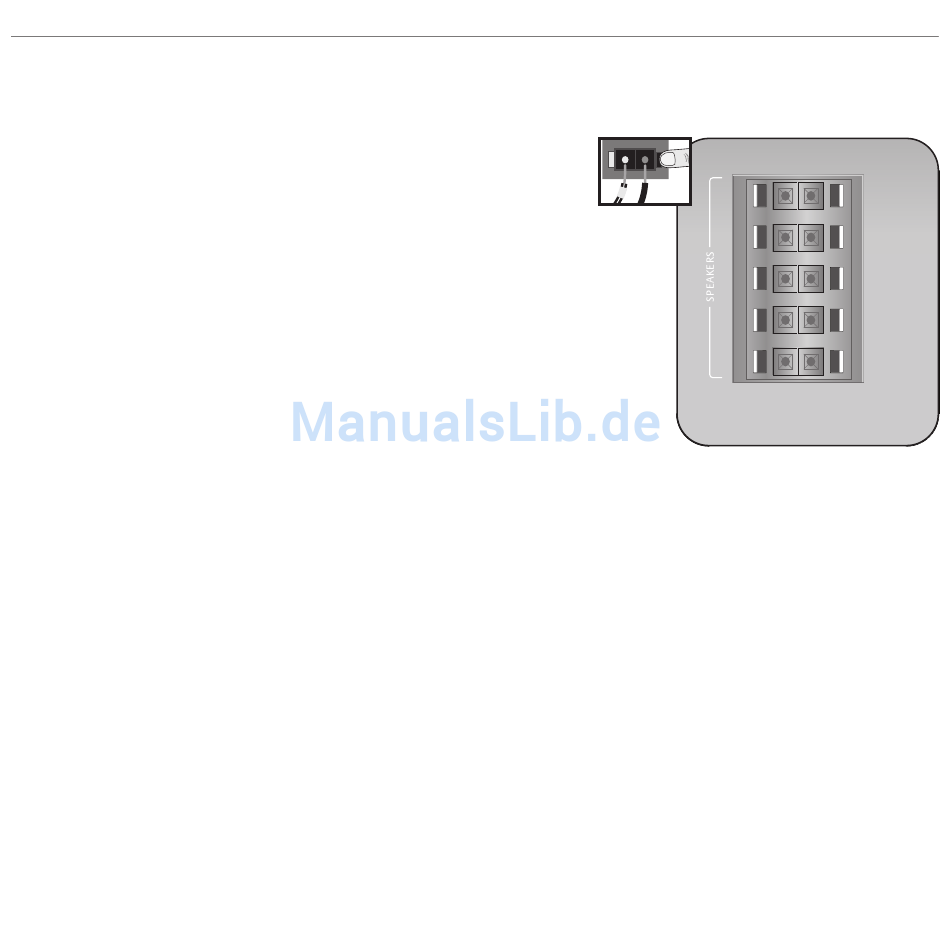

Priključitev kablov za zvočnike – S kabli za zvočnike
priključite satelite na nizkotonski zvočnik. Potisnite jeziček
na vzmeteni zaponki, vstavite žico v konektor in izpustite
jeziček. Barva žice (rdeča ali črna) mora biti enaka barvam
vzmetene zaponke na nizkotonskem zvočniku in satelitu.
Priključite kabel DB-15 nadzorne konzole –
Kabel DB-15 nadzorne konzole priključite na ustrezno
vtičnico za pinski konektor DB-15 na nizkotonskem
zvočniku.
Slovenščina
238
REAR LEFT
REAR LEFT
REAR RIGHT REAR RIGHT
FRONT LEFT FRONT LEFT
FRONT RIGHT
FRONT RIGHT
CENTER
CENTER
