Zapojení kabelů k reproduktorům
Reproduktory Z906 jsou dodávány s pěti kabely:
dva kabely o délce 7,6 m k zadním satelitním
reproduktorům a tři kabely o délce 4,6 m k předním
a středovým satelitním reproduktorům. Když zapojujete
reproduktory, ovládací konzoli a zdroj zvuku, ujistěte se,
že je vše vypnuto.

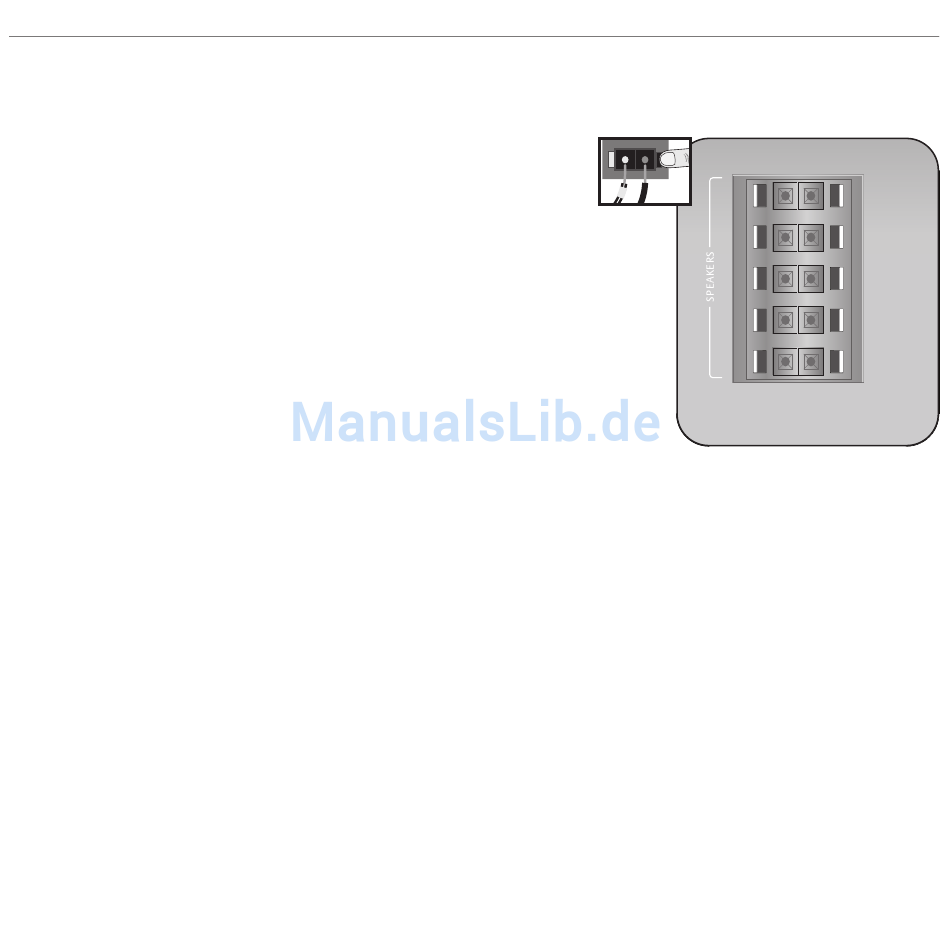

Zapojte kabely k reproduktorům – Zapojte satelitní
reproduktory k subwooferu pomocí reproduktorových
kabelů. Stiskněte západku na pružinové svorce,
vložte kabel do konektoru a uvolněte západku.
Nezapomeňte spárovat barvu kabelu (červená nebo černá)
s barvou svorky na subwooferu i satelitním reproduktoru.
Zapojte kabel DB-15 ovládací konzole – Zapojte kabel
DB-15 ovládací konzole do odpovídajícího kolíkového
konektoru DB-15 na subwooferu.
Logitech Surround Sound Speakers Z906
®
Česká verze 161
REAR LEFT
REAR LEFT
REAR RIGHT REAR RIGHT
FRONT LEFT FRONT LEFT
FRONT RIGHT
FRONT RIGHT
CENTER
CENTER
