Logitech Z906 Bedienungsanleitung
Surround sound speakers
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Logitech Z906
Inhaltszusammenfassung für Logitech Z906
-
Seite 14: Deutsch

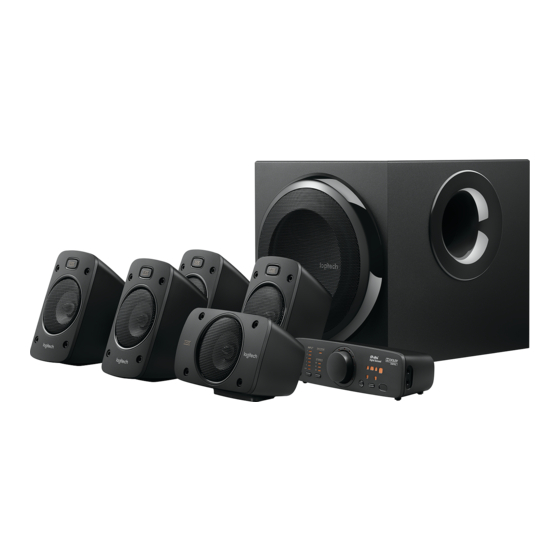

Handbuch Vielen Dank Vielen Dank, dass Sie sich für die Logitech® Surround Sound Speakers Z906 entschieden haben. Mit ihnen können Sie jedes Detail hören. Erleben Sie 5.1-Sound in Kinoqualität für Filme, Spiele und Musik. Dolby® Digital THX®-Zertifikat Dolby Digital ist der universelle Standard für Das THX-Zertifikat ist das Gütesiegel für Laut-... - Seite 15 Logitech Surround Sound Speakers Z906 ® 1. Vier Satellitenlautsprecher 7. 6-Kanal-Direkteingangskabel 2. Subwoofer 8. Drei Alkalibatterien vom Typ AAA (Fernbedienung) 3. Mittlerer Lautsprecher 9. Bedienungsanleitung 4. Fernbedienung 5. Bedienkonsole 6. Fünf Standard-Lautsprecherkabel (Stärke 18): • Zwei 7,6 Meter lange Kabel für die hinteren Lautsprecher • Drei 4,6 Meter lange Kabel für die vorderen...
-
Seite 16: Lautsprecher-Platzierung
Handbuch Lautsprecher-Platzierung Bevor Sie die Lautsprecher aufstellen, ermitteln Sie anhand der Abbildung rechts die optimale Position im Raum. Es empfiehlt sich, Subwoofer zunächst alle Lautsprecher an den gewünschten Positionen aufzustellen und erst danach die Kabel anzubringen. Satellitenlautsprecher: Platzieren Sie die zwei vorderen Lautsprecher zu beiden Seiten Ihres Computermonitors oder Fernsehgeräts, wobei der Abstand zwischen den Lautsprechern ungefähr genauso groß... -
Seite 17: Subwoofer-Rückseite
Logitech Surround Sound Speakers Z906 ® Subwoofer REAR LEFT REAR LEFT REAR RIGHT REAR RIGHT FRONT LEFT FRONT LEFT FRONT RIGHT FRONT RIGHT CENTER CENTER Subwoofer-Rückseite Eingänge Konsole Lautsprecher Strom 1. 6-Kanal direkt (PC- 6. DB-15-Pin-Buchse 7. Hinten links 12. Kabel Soundkarte) 8. Hinten rechts... -
Seite 18: Anschließen Der Lautsprecherkabel
Handbuch Anschließen der Lautsprecherkabel Zum Lieferumfang der Z906 gehören fünf Lautsprecher- kabel: zwei 7,6 m lange Kabel für die hinteren Lautsprecher und drei 4,6 m lange Kabel für die vorderen und den mittleren Lautsprecher. Achten Sie REAR LEFT REAR LEFT beim Verbinden von Lautsprechern, Bedienkonsole... - Seite 19 Logitech Surround Sound Speakers Z906 ® Bedienkonsole INPUT DECODE STEREO INPUT MUTE EFFECT LEVEL 1. Ein/Aus 10. Effektauswahl: Wenn eine Stereoquelle vorhanden ist, können Sie hiermit den gewünschten 2. Eingangsanzeige Soundeffekt auswählen: 3. Dekodierungsanzeige • Stereo 3D – erzeugt einen 3D-Surround- Sound-Effekt über alle Lautsprecher...
-
Seite 20: Fernbedienung
Handbuch Fernbedienung MUTE INPUT LEVEL EFFECT Sie haben Ihr Hörerlebnis immer unter Kontrolle, ohne vom Sofa aufstehen zu müssen. 1. Batteriefachdeckel: Legen Sie die drei Batterien 6. Lauter: Sie können die Lautstärke des Lautsprecher- vom Typ AAA ein. systems sowie die Lautstärken von Subwoofer, hinteren Lautsprechern und mittlerem Kanal 2. Ein/Aus regeln. 3. Eingangsauswahl: Sie können Ihre Audioquelle 7. Effektauswahl: Wenn eine Stereoquelle vorhanden auswählen (6-Kanal direkt, Stereo, optisch,... -
Seite 21: Anschließen Des Netzkabels Für Den Subwoofer
Logitech Surround Sound Speakers Z906 ® Anschließen des Netzkabels Im Testmodus gibt das System über jeden einzelnen Lautsprecher ein akustisches Testsignal für den Subwoofer wieder. Das Testsignal kommt aus jeweils einem Schließen Sie das Netzkabel des Subwoofers Lautsprecher, in Abständen von 5 Sekunden an eine Steckdose an. -
Seite 22: Auswählen Des Audioeingangs
Handbuch Auswählen des Audioeingangs Wählen Sie über die Fernbedienung oder die Bedienkonsole eine Audioquelle aus. Wenn Sie die Taste „Input“ drücken, durchlaufen Sie die verschiedenen Audioquellen. Die Reihenfolge ist dabei immer gleich. Digitaler Eingang Wenn Sie eine digitale Verbindung einsetzen, folgen Sie den Anweisungen zu Ihrer Audioquelle, um sicherzustellen, dass Sie eine digitale Ausgabe erhalten. -
Seite 23: Häufig Gestellte Fragen
Nachdem Sie sich vergewissert haben, dass Ihr System korrekt eingerichtet ist und dass der ausgewählte Eingang und der ausgewählte Effekt auf der Bedienkonsole korrekt angezeigt werden, können Sie loslegen. Drücken Sie einfach die Wiedergabetaste und genießen Sie Ihr neues Z906- Lautsprechersystem. -
Seite 24: Wandmontage
Handbuch Wandmontage Mit der entsprechenden Hardware (nicht im Lieferumfang enthalten) können Sie Ihre Satelliten- lautsprecher montieren. Achten Sie beim Anbringen eines Lautsprechers an einer Wandhalterung darauf, die Schraube nicht zu fest anzuziehen. Andernfalls können die Gewinde in der Montage- klemme des Lautsprechers beschädigt werden. Leistungsspezifikationen • Gesamtleistung in Watt (effektiv): 500 Watt –...
