Logitech Z607 Installationsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Logitech Z607
Inhaltszusammenfassung für Logitech Z607

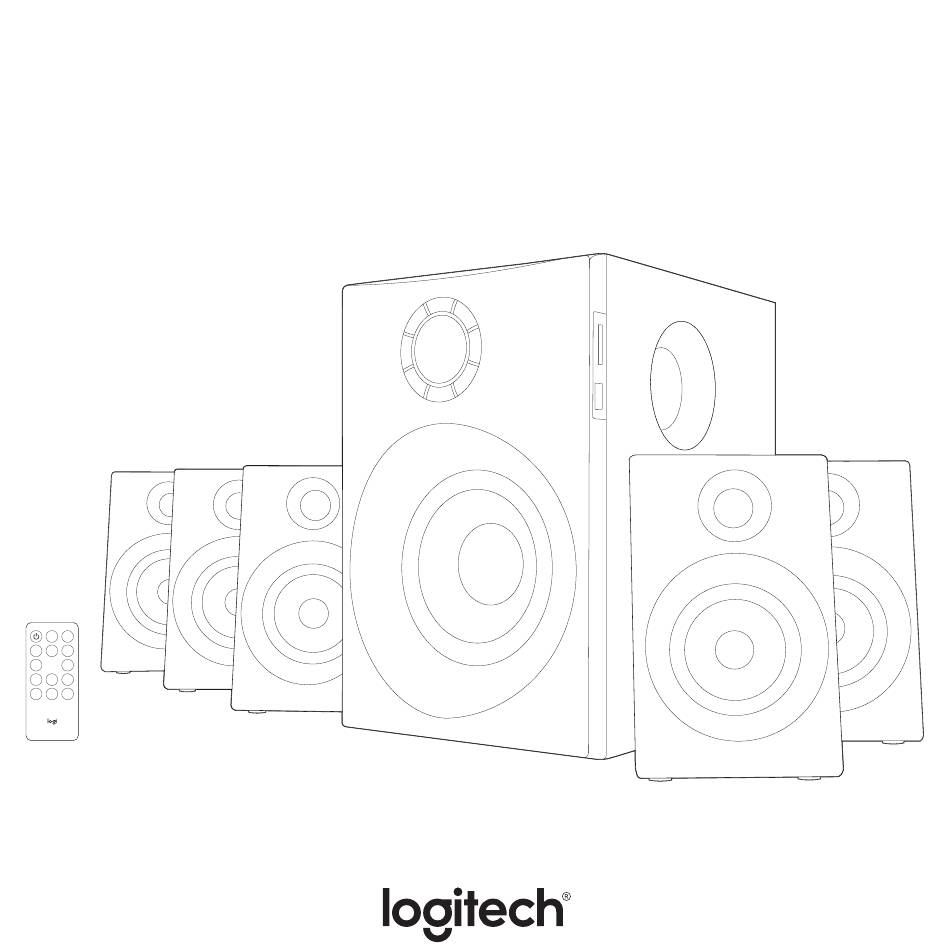

- Seite 1 Z607 Setup Guide...
- Seite 2 INHALT 1. Subwoofer mit festem Netzkabel und UKW-Radioantenne 2. Fünf Satellitenlautsprecher – 2 Satellitenlautsprecher vorne, 2 Satellitenlautsprecher hinten, 1 Satellitenlautsprecher in der Mitte 3. Fernbedienung mit Knopfzellen- Batterie 4. Drei CINCH-zu-CINCH-Kabel 5. Ein 3,5-mm-zu-CINCH-Kabel 6. Bedienungsanleitung Deutsch...
-
Seite 3: Soundsystem-Einrichtung
5.1 SOUNDSYSTEM-EINRICHTUNG – + FRONT RIGHT FRONT LEFT CENTER REAR RIGHT REAR LEFT – + – + FRONT RIGHT FRONT LEFT CENTER REAR RIGHT REAR LEFT – + 1. Verbinden Sie jeden Satellitenlautsprecher mit dem entsprechenden Stecker an der Schalttafel hinten am Subwoofer 2. -
Seite 4: Optimale Platzierung Für 5.1 Surround Sound Lautsprecher
OPTIMALE PLATZIERUNG FÜR 5.1 SURROUND SOUND LAUTSPRECHER 30˚ 110˚ 1. Platzieren Sie für eine optimale 2. Platzieren Sie für eine optimale Klangausgabe die beiden Klangausgabe die beiden vorderen Lautsprecher im hinteren Lautsprecher im 30-Grad-Winkel zur Mitte 120-Grad-Winkel zur Mitte Deutsch... -
Seite 5: Bedienelemente Am Subwoofer
BEDIENELEMENTE AM SUBWOOFER /SCAN/ 1. Standby-Modus 5. Wiedergabe/Pause/Suche/ Bluetooth -Pairing ® 2. Soundausgabe-Kanal 6. Quelle 3. Lautstärke verringern 7. Lautstärke erhöhen 4. Zurück 8. Weiter Deutsch... -
Seite 6: Standby-Taste
BEDIENELEMENTE AM SUBWOOFER 1. Standby-Taste: Aktiviert bzw deaktiviert den Standby-Modus (das System schaltet nach 20 Minuten automatisch in den Standby-Modus, wenn kein Audio-Eingangssignal vorhanden oder das Eingangssignal auf Pause oder auf 1 kHz eingestellt ist) 2. Sound-Taste: Schaltet um zwischen den Kanälen mit 5 1 Sound und 2 1 Sound (nur wenn der Eingang Kanäle mit 5 1 Sound unterstützt) 3. - Seite 7 5. Wiedergabe/Pause/Suche/Bluetooth-Pairing: A USB/SD-Modus: Kurz drücken zum Abspielen/Anhalten der Musikausgabe B UKW-Modus: Kurz drücken zum Starten der automatischen Suche, ein zweites Mal kurz drücken zum Auswählen eines Senders Alle aktiven Frequenzen werden automatisch gespeichert für verschiedene Kanäle C Bluetooth-Modus: Kurz drücken zum Abspielen/Anhalten der Musikausgabe Lang drücken startet den Bluetooth-Pairing-Modus, die LED-Anzeige „bt“...
-
Seite 8: Lokale Audio-Quellen
Entfernen einfach aus dem Schlitz Entfernen einfach aus dem Schlitz heraus heraus III Z607 unterstützt SDHC-Karten III Z607 unterstützt USB-Sticks mit mit bis zu 32 GB in den folgenden bis zu 32 GB, die mit FAT16 oder FAT32 Audiodatei-Formaten: MP3, WMA, formatiert sind, in den folgenden... -
Seite 9: Fernbedienung
FERNBEDIENUNG 1. Standby-Taste: Aktiviert bzw deaktiviert den Standby-Modus (das System schaltet nach 20 Minuten automatisch in den Standby- Modus, wenn kein Audio- Eingangssignal vorhanden oder — CHANNEL LEVEL das Eingangssignal auf Pause oder auf 1 kHz eingestellt ist) 2. Stumm-Taste: Schaltet das gesamte System stumm RADIO 3. - Seite 10 5. Kanallautstärke-Taste: Steuert die Lautstärke der einzelnen Lautsprecher-Kanäle Einmal Drücken, um durch die vorderen (F) Lautsprecher, hinteren (R) Lautsprecher und den mittleren (C) Lautsprecher sowie den Subwoofer (S) zu wechseln Wählen Sie den gewünschten Kanal aus und stellen Sie die Lautstärke dieses Geräts oder Kanals von „5“ bis „–5“...
-
Seite 11: Zurückgehen/Zurück/"Tune -"-Taste: A Im Ukw-Radio-Modus
12. Zurückgehen/Zurück/„Tune –“-Taste: A IM UKW-Radio-Modus: Kurz drücken zum Umschalten auf den vorherigen Sender Lang drücken zum Auswählen des gespeicherten vorherigen Senders B Im Bluetooth-Modus: Kurz drücken zum Auswählen des vorherigen Titels C Im USB/SD-Modus: Kurz drücken zum Auswählen des vorherigen Titels Kurz drücken zum Auswählen des vorherigen Ordners 13. -
Seite 12: Längere Kabel Für Flexible Platzierungsmöglichkeiten
LÄNGERE KABEL FÜR FLEXIBLE PLATZIERUNGSMÖGLICHKEITEN 2.2M 2.2M 2.2M 6.2M 6.2M Deutsch... - Seite 13 © 2018 Logitech Logitech, Logi and the Logitech logo are trademarks or registered trademarks of Logitech Europe S A and/or its affiliates in the U S and other countries The Bluetooth word mark and logos are registered trademarks owned by the Bluetooth SIG, ®...
