Anschluss-Set
9 8

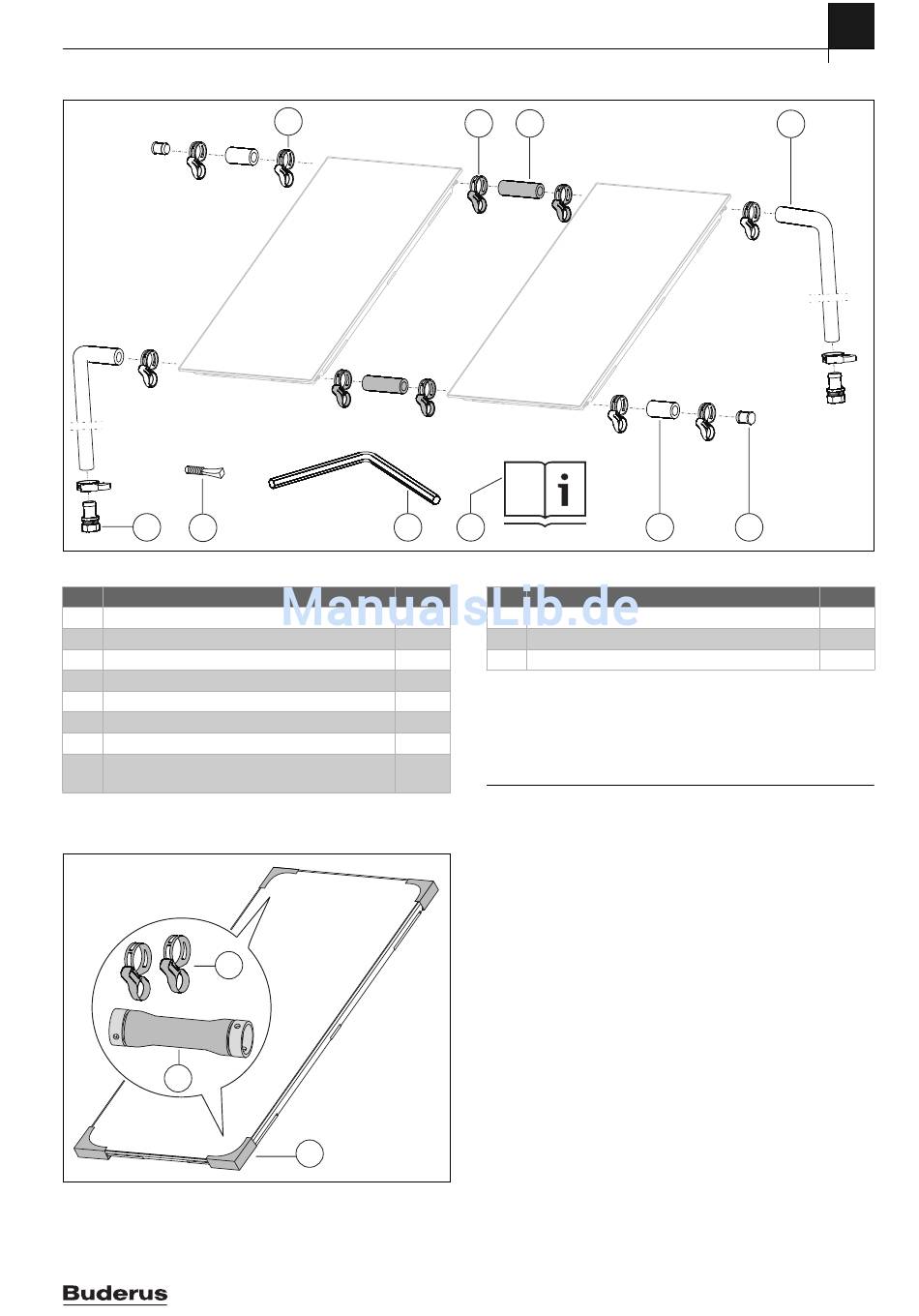

Bild 6 1 Anschluss-Set Aufdach und 2 Verbindungs-Sets (grau)
Nr. Bauteil
1 Federbandschelle (1 × als Ersatz)
3 Solarschlauch 1000 mm lang
4 Blindstopfen
5 Solarschlauch 55 mm mit Stopfen
6 Installations- und Wartungsanleitung
7 Innensechskantschlüssel 5 mm
8 Stopfen für Tauchhülse (Kollektorfühler)
9 Schlauchtülle R¾ mit 18 mm Klemmringverschrau-
bung
Tab. 8 Anschluss-Set für ein Kollektorfeld
Kollektor mit 2 Verbindungs-Sets
10
2
Bild 7 2 Transportschutzecken beinhalten je 1 Verbindungs-Set (1
Verbindungs-Set enthält 2 Federbandschellen und 1 Solarsch-
lauch)
Logasol – 6 720 860 086 (2017/09)
1
7
Stück
5
2
2
2
1
1
1
2
11
6720640298.06-1.ST
10 2
6
Nr. Bauteil
2 Solarschlauch 145 mm mit Stopfen
10 Federbandschelle
11 Transportschutzecke mit Verbindungs-Set
Tab. 9
2.7 Zubehöre
Informationen zu Zubehören für Logasol finden Sie im <TT-Brand> Ge-
samtkatalog.
3

Vorschriften

▶ Geänderte Vorschriften oder Ergänzungen beachten. Diese Vor-
schriften sind ebenfalls zum Zeitpunkt der Installation gültig.
▶ Für die Montage und den Betrieb der Anlage die landesspezifischen
und örtlichen Normen und Richtlinien beachten.
Regeln der Technik in Deutschland für die Installation von Kollekto-
ren
• Montage auf den Dächern:
– DIN 18338, VOB, Teil C: Dachdeckungs- und Dachdichtungsar-
beiten
– DIN 18339, VOB, Teil C: Klempnerarbeiten
– DIN 18451, VOB, Teil C: Gerüstarbeiten
– DIN EN 1991: Einwirkungen auf Tragwerke
• Anschluss von thermischen Solaranlagen:
– EN 12976: Thermische Solaranlagen und ihre Bauteile (vorgefer-
tigte Anlagen)
– EN 12977: Thermische Solaranlagen und ihre Bauteile (kunden-
spezifisch gefertigte Anlagen)
– DIN 1988: Technische Regeln für Trinkwasserinstallation (TRWI)
• Elektrischer Anschluss:
– DIN EN 62305 Teil 3 / VDE 0185-305-3: Blitzschutz, Schutz von
baulichen Anlagen und Personen
Vorschriften
3
5 4
6720640298-12.1ST
Stück
2
4
2
3
7
