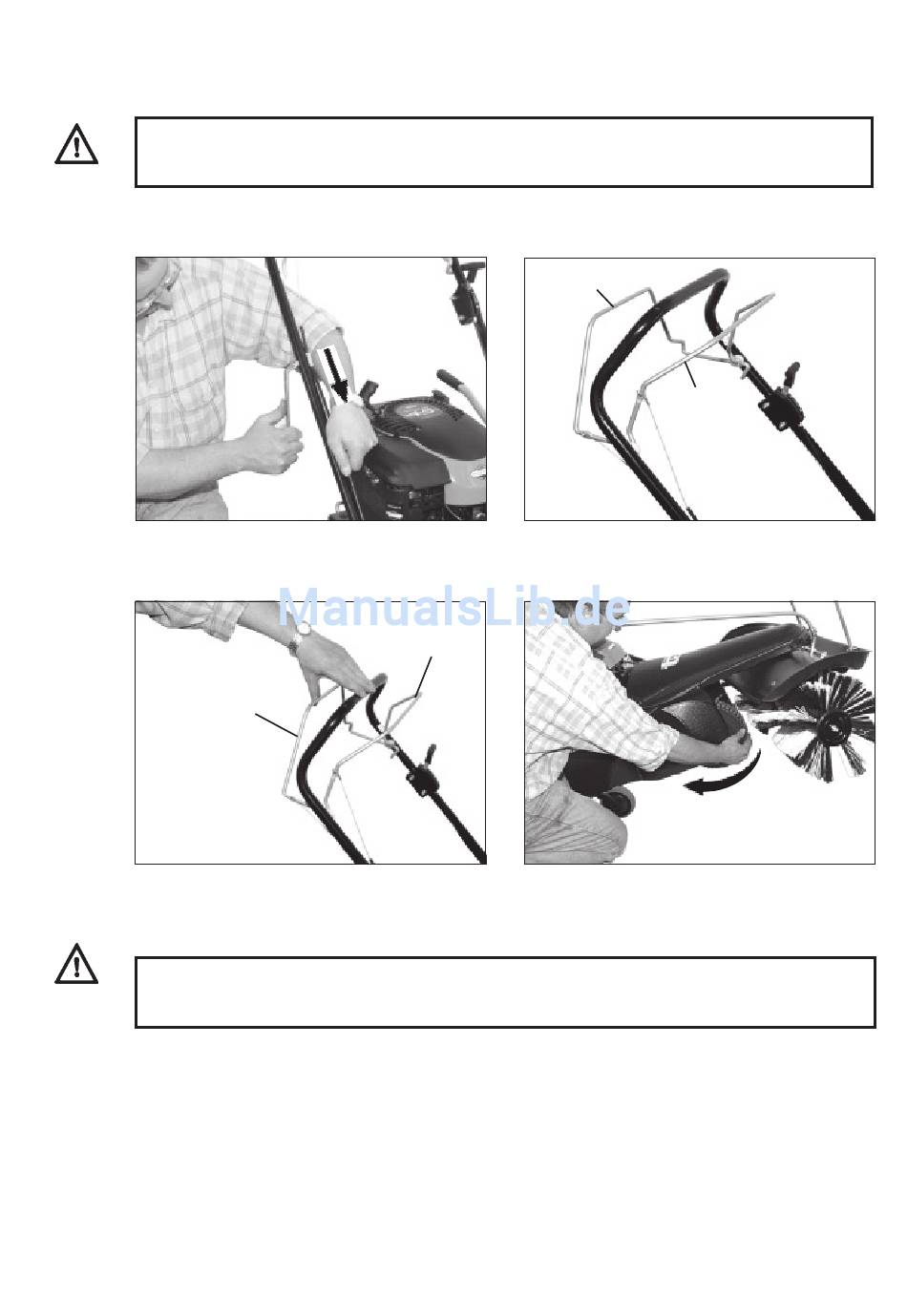

6.6 Einstellen bzw. Nachstellen der Bowdenzüge
WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesi-
chert sein.
Nachdem das Gerät einige Betriebsstunden gelaufen hat, kann ein Nachstellen der Bowdenzüge erforderlich sein.
Überprüfen der Bowdenzüge. Betätigen Sie die Schalthebel von Fahr- und Bürstenantrieb. Der Leerweg sollte 1/3,
der Arbeitsweg ca. 2/3 betragen.
1) Mutter mit einem 10er-Ring-Maulschlüssel lösen.
Die Bowdenzüge in Pfeilrichtung ziehen und die
Mutter wieder leicht anziehen.
Fahrantrieb
3) Den Bowdenzug des Fahr- und Bürstenantriebs-
Schalthebel so einstellen, dass der Leerweg ca. 1/3
und der Arbeitsweg ca 2/3 beträgt.
VORSICHT!
In Fahrtrichtung rechts am Antriebsrad befindet sich ein Kettenrad. Achten Sie darauf, dass Ihre Finger
nicht zwischen Kette und Zahnrad geraten.
Fahrantrieb
2) Fahrantriebs- und Bürstenantriebs-Schalthebel im
nicht betätigten Zustand.
Bürstenantrieb
4) Den Bowdenzug des Fahrantriebs-Schalthebel so
einstellen, dass sich das Rad (nach mehrmaliger
Betätigung des Schalthebels) im nicht betätigten
Zustand noch soeben drehen läßt.
19
Wartung und Pflege
Bürstenantrieb
