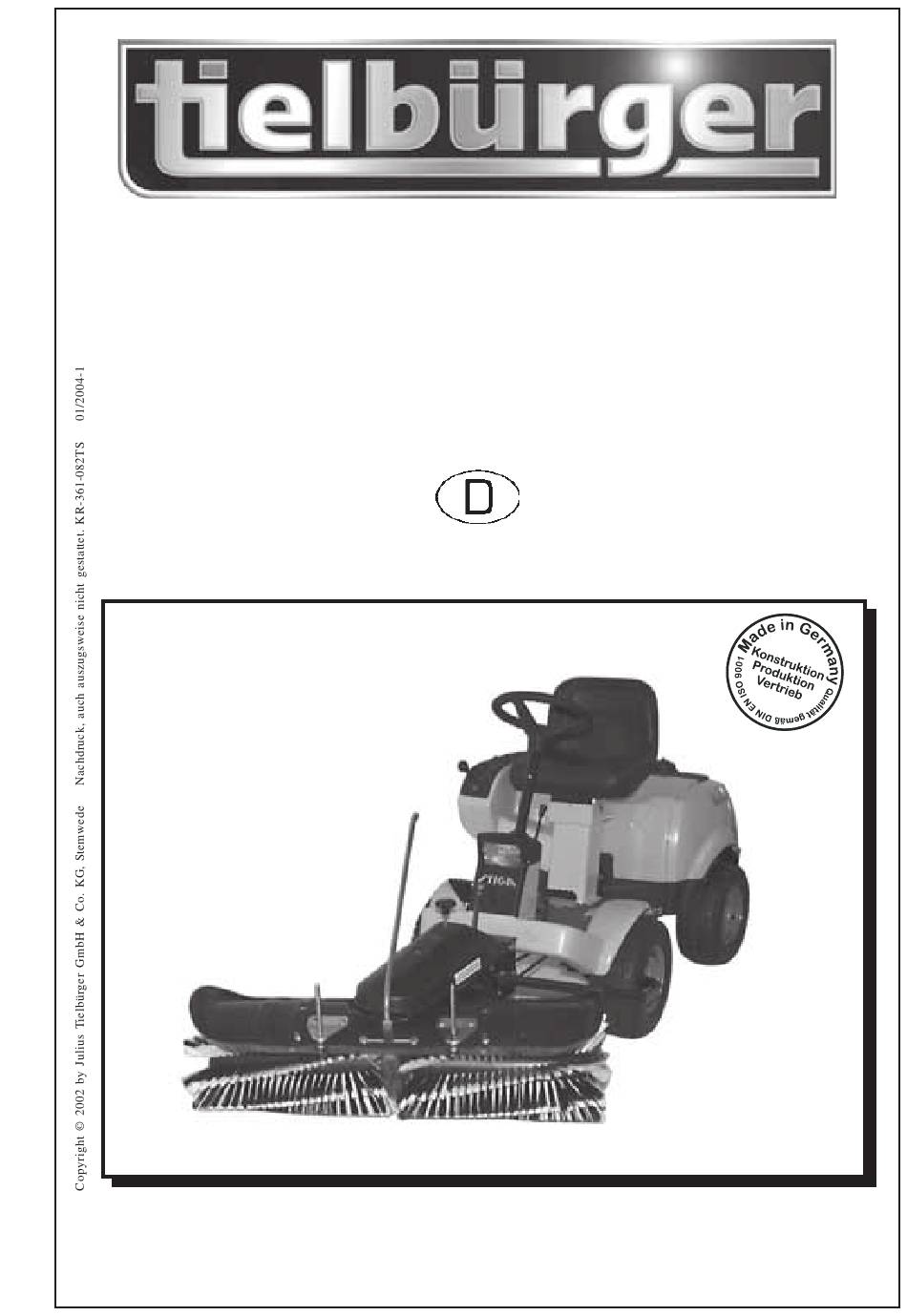

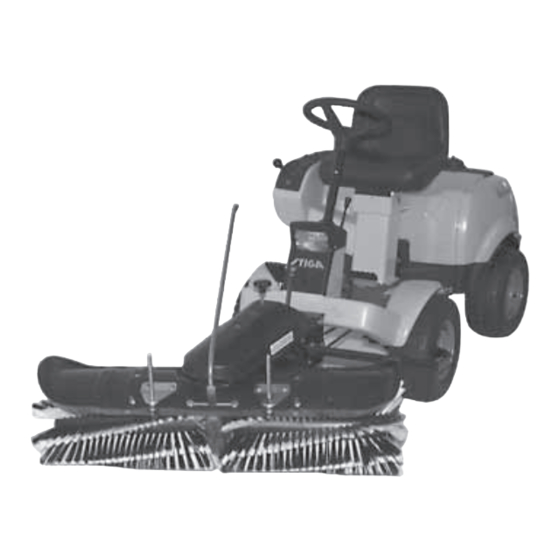

- Seite 1 Gebrauchsanleitung Anbaurahmen und Anbaukehrmaschine tk521 für Stiga Park President AN-513-001TS AD-201-001TS Julius Tielbürger GmbH & Co. KG Maschinenfabrik Postdamm 12 D-32351 Stemwede-Oppenwehe Tel.: +49 (0) 57 73/80 20 Fax: +49 (0) 57 73/81 75 Internet: www.tielbuerger.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Die Gebrauchsanleitung ............................... 2 Allgemeines ................................2 Warnhinweise und Symbole ............................2 2 Grundlegende Sicherheitshinweise ............................4 Bestimmungsgemäße Verwendung ..........................4 Organisatorische Maßnahmen ............................ 4 Personenauswahl und -qualifikation, grundsätzliche Pflichten ................... 5 3 Auslieferungszustand und Lieferumfang ..........................6 4 Abbildung des Gerätes mit Gefahrenzone, Bauteilbeschreibung, Lage von Sicherheitsplaketten und Kennzeichnung ... -
Seite 3: Die Gebrauchsanleitung
Die Gebrauchsanleitung 1 Die Gebrauchsanleitung 1.1 Allgemeines Diese Gebrauchsanleitung soll erleichtern, die Maschi- -Bedienung, einschließlich Rüsten, Störungsbehebung ne kennenzulernen und ihre bestimmungsgemäßen Ein- im Arbeitsablauf, Beseitigung von Produktionsabfäl- satzmöglichkeiten zu nutzen. len, Pflege, Entsorgung von Betriebs- und Hilfsstof- Die Gebrauchsanleitung enthält wichtige Hinweise, die Maschine sicher, sachgerecht und wirtschaftlich zu be- -Instandhaltung (Wartung, Inspektion, Instandset- treiben. -
Seite 4: Warnhinweise Und Symbole
Die Gebrauchsanleitung 1.2 Warnhinweise und Symbole Gebrauchsanweisung lesen GEFAHR! bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen. WARNUNG! bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises kön- nen Tod oder schwerste Verletzungen eintreten. VORSICHT! bezeichnet eine möglicherweise gefährliche Situation. -
Seite 5: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise 2 Grundlegende Sicherheitshinweise 2.1 Bestimmungsgemäße Verwendung Das Produkt ist nach dem Stand der Technik und den Die Maschine ist ausschließlich für das Kehren in der anerkannten sicherheitstechnischen Regeln gebaut. Anlagenpflege und im Winterdienst bestimmt. Eine an- Dennoch können bei ihrer Verwendung Gefahren für dere oder darüber hinausgehende Benutzung gilt als Leib und Leben des Benutzers oder Dritter bzw. -
Seite 6: Personenauswahl Und -Qualifikation, Grundsätzliche Pflichten
Grundlegende Sicherheitshinweise 2.3 Personenauswahl und -qualifikation, grundsätzliche Pflichten Arbeiten an/mit dem Produkt dürfen nur von zuver- Arbeiten an elektrischen Ausrüstungen des Produk- lässigem Personal durchgeführt werden. Gesetzlich zu- tes dürfen nur von einer Elektrofachkraft oder von un- lässiges Mindestalter beachten! terwiesenen Personen unter Leitung und Aufsicht ei- Nur geschultes oder unterwiesenes Personal einset- ner Elektrofachkraft gemäß... -
Seite 7: Auslieferungszustand Und Lieferumfang
Auslieferungszustand und Lieferumfang 3 Auslieferungszustand und Lieferumfang Kontrolle der Originalverpackung (Anbau- Kontrolle der Originalverpackung (Anbaurahmen) kehrmaschine tk521) Lieferumfang Anbaukehrmaschine Lieferumfang Anbaurahmen Lieferumfang Überprüfen Sie die gelieferten Anbausätze auf Übereinstimmung. Der Lieferumfang ist anhand der Ersatzteilliste zu kontrollieren. Die Transportverpackung ist dem Recycling zuzuführen. -
Seite 8: Abbildung Des Gerätes Mit Gefahrenzone, Bauteilbeschreibung, Lage Von Sicherheitsplaketten Und Kennzeichnung
Abbildung des Gerätes mit Gefahrenzone 4 Abbildung des Gerätes mit Gefahrenzone, Bauteilbeschreibung, Lage von Sicherheitsplaketten und Kennzeichnung 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8... -
Seite 9: Montage
Montage 5. Montage der Kehrmaschine GEFAHR! Motor abstellen. Zündschlüssel abziehen und Feststellbremse aktivieren. Sicherheitshinweise beach- ten. WICHTIG! Sicherheitstechnische Hinweise und Gebrauchsanleitung des Rasentraktor-Herstellers beachten. Bevor Sie beginnen, verschaffen Sie sich einen Überblick über den Montageablauf und über die erfor- derlichen Teile und Werkzeuge. Der Rasentraktor muß... - Seite 10 Montage Montage des Schwenkhebels. Blattfeder zurückbiegen und Schwenkhebel so dahin- ter schieben, daß die Bohrungen deckungsgleich über- einander liegen. Von oben die beiden Schrauben durchstecken. 2 x M8 x 40 Von unten Muttern mit Scheiben aufschrauben. SW 13 2 x Ø8,4 2 x M8...
-
Seite 11: Grundlegende Sicherheitshinweise Für Den Normalbetrieb
Inbetriebnahme 6 Inbetriebnahme 6.1 Grundlegende Sicherheitshinweise für den Normalbetrieb Jede sicherheitsbedenkliche Arbeitsweise unterlassen! Vor dem Verfahren der Maschine stets die unfallsichere Vor Arbeitsbeginn sich an der Einsatzstelle mit der Ar- Unterbringung des Zubehörs kontrollieren! beitsumgebung vertraut machen. Zur Arbeitsumge- Bei Befahren öffentlicher Straßen, Wege, Plätze die gel- bung gehören z. -
Seite 12: An- Und Abbau Der Kehrmaschine
Inbetriebnahme 6.2 An- und Abbau der Kehrmaschine GEFAHR! Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern. Das Abbauen der Kehrmaschine geschieht in umgekehrter Reihenfolge wie der Anbau. Anbaukehrmaschine vor den Rasentraktor positionie- ren. Originalteile vom Rasentraktor Halter an Rasentraktor montieren. Halter mit Scheibe auf die linke Vorderradachse aufschie- ben. -
Seite 13: Inbetriebnahme
Inbetriebnahme Montage der Träger. Träger, links vor das Antriebsgehäuse positionieren. Träger, links mit Schrauben, Scheiben und Muttern lose montieren. 2 x M10 x 35 4 x Ø10,5x4 2 x M10 Träger, links vor Halter positionieren. Träger, links mit Schraube, Scheibe und Mutter lose mon- tieren. - Seite 14 Inbetriebnahme Korrekt montierter Träger, links. Träger, rechts montieren. Hierbei wie bei Träger, links verfahren. 3 x M10 x 35 5 x Ø10,5x4 3 x M10 Hebel positionieren. Hebel mit Schrauben, Scheiben und Muttern montieren. 2 x M8 x 30 4 x Ø8,4x3,7 2 x M8 Anbringen des Keilriemens.
- Seite 15 Inbetriebnahme Keilriemen auf Keilriemenscheibe der Anbau- kehrmaschine auflegen. WICHTIG! Nach Auflegen des Keilriemens alle Schrau- ben festziehen. Zugfeder spannen. Zugfeder in Langloch einhängen. Montage der Schutze der Anbaukehrmaschine. Oberen Schutz positionieren.
- Seite 16 Inbetriebnahme Schutz mit Schrauben und Scheiben montieren. 2 x M8 x 20 2 x Ø8,4x3,7 Korrekt montierter oberer Schutz. Unteren Schutz positionieren. Schutz mit Schrauben und Scheiben montieren. 2 x M8 x 20 2 x Ø8,4x3,7 Korrekt montierter Schutz.
-
Seite 17: Bürstendruck
Inbetriebnahme 6.3 Bürstendruck Betriebsbereite Anbaukehrmaschine. Der Bürstendruck läßt sich feinstufig einstellen. Das Stützrad ist deshalb in der Höhe verstellbar. Oberhalb des Stützrades befindet sich der Einstell- knopf. Senken Sie die Bürste so weit ab, daß sie gerade Drehen im Uhrzeigersinn (+) : Bürste anheben eben den Boden berührt. -
Seite 18: Einstellen Der Wurfrichtung
Inbetriebnahme 6.4 Einstellen der Wurfrichtung WARNUNG! Achten Sie darauf, daß sich in der Gefahrenzone keine Personen und Gegen- stände befinden. Es könnte zu Verletzungen und Sachbeschädigungen kommen. Die Wurfrichtung kann 5-fach verstellt werden. Heben Sie den Schwenkhebel aus der vorderen Hier: Wurfrichtung nach vorne. -
Seite 19: Kehrgutbehälter
Inbetriebnahme 6.5 Kehrgutbehälter Kehrgutbehälter Kehrgutbehälter über die Aufnahmestangen hal- ten. Kehrgutbehälter auf die Aufnahmestangen stek- Betriebsbereiter Kehrgutbehälter. ken. Achten Sie darauf, daß sich die obere Gummilippe des Behälters unter der Kehrbürstenabdeckung befindet. Entleeren des Kehrgutbehälters. -
Seite 20: Inbetriebnahme
Inbetriebnahme 6.6 Inbetriebnahme Zum Absenken der Kehrmaschine die Sperre des Wenn sich der Hubhebel in oberer Position befin- Hubhebels drücken und Hubhebelnach unten bewe- det, ist die Kehrmaschine angehoben, die Bürste dreht gen. sich nicht. WICHTIG! Die Kehrbürstendrehzahl ist von der Motor- drehzahl abhängig. -
Seite 21: Wartung Und Pflege
Wartung und Pflege 7 Wartung und Pflege 7.1 Grundlegende Sicherheitshinweise In der Gebrauchsanleitung vorgeschriebene Einstell-, Nach der Reinigung, alle Kraftstoff- und Öl-Leitungen Wartungs- und Inspektionstätigkeiten und -termine auf Undichtigkeiten, gelockerte Verbindungen, einschließlich Angaben zum Austausch von Teilen/ Scheuerstellen und Beschädigungen untersuchen! Teilausrüstungen einhalten! Diese Tätigkeiten darf nur Festgestellte Mängel sofort beheben! Fachpersonal durchführen. -
Seite 22: Austausch Der Kehrbürsten
Wartung und Pflege 7.2 Austausch der Kehrbürsten WARNUNG! Motor ausschalten und abkühlen lassen. Die Maschine muß gegen unbeabsichtigtes Starten gesichert sein. WICHTIG! Die Kehrbürsten müssen nach mind. 20 Betriebsstunden kontrolliert werden. Falls Sie mit dem Kehrergebnis nicht mehr zufrieden sind oder der Bürstendurchmesser nur noch 220 mm beträgt, müssen die Bürsten ausgetauscht werden. -
Seite 23: Gerät Reinigen
Wartung und Pflege Bei der Montage der neuen Kehrbürsten wird zu- Schieben Sie die linke Kehrbürste auf die Achse. erst die rechte Kehrbürste mit der Achse aufgesteckt. Beachten Sie hierbei den vorherigen Montagehinweis. Beachten Sie hierbei den vorherigen Monta- gehinweis. Nachdem die beiden Bürsten aufgesteckt sind, die Nun die Kehrbürsten mit der Sicherungsmutter fest- ziehen. -
Seite 24: Reifenfülldruck Prüfen Und Korrigieren
Wartung und Pflege 7.4 Reifenfülldruck prüfen und korrigieren WARNUNG! Motor ausschalten und abkühlen lassen. Die Maschine muß gegen unbeabsichtigtes Starten gesichert sein. Beachten Sie den zulässigen Reifendruck. Bei zu hohem Druck platzt der Reifen. WICHTIG! Bei zu niedrigem Reifendruck könnte sich der Schlauch auf der Felge drehen und beschä- digt werden. -
Seite 25: Einlagerung
Wartung und Pflege 7.5 Einlagerung Falls die Kehrmaschine längere Zeit nicht benötigt wird, sollte Sie ordnungsgemäß eingelagert werden. Hierzu wenden Sie sich an den Fachhändler in Ihrer Nähe. Er wird Ihnen mitteilen, welche Maßnahmen vorzunehmen sind. 7.6 Wartungsplan jeweils mind. mind. -
Seite 26: Störungssuche Und Ihre Beseitigung
Störungssuche und ihre Beseitigung 8 Störungssuche und ihre Beseitigung WICHTIG! Tritt eine Störung auf, die nicht in der Tabelle aufgeführt ist, den Fachhändler aufsuchen. Nach- dem alle hier beschriebenen Abhilfen erfolglos angewendet wurden, den Fachhändler aufsuchen. WICHTIG! Verwenden Sie ausschließlich Originalersatzteile vom Hersteller, die Sie bei Ihrem Fachhändler erhalten können. -
Seite 27: Ersatzteilliste
Ersatzteilliste 9 Ersatzteilliste Wichtig Die Spalte „Bemerkung“ hilft Ihnen, Teile zu identifizieren. Verwenden Sie ausschließlich Originalersatzteile vom Hersteller. Dadurch wird die sichere Funktion des Gerätes gewährleistet. Positionsnummern in Klammern sind Verschleißteile. - Seite 28 Ersatzteilliste...
- Seite 29 Ersatzteilliste...
- Seite 30 Ersatzteilliste...
- Seite 31 Ersatzteilliste...
- Seite 32 Ersatzteilliste...
- Seite 33 Ersatzteilliste...
- Seite 34 Ersatzteilliste...
- Seite 37 11 10...
