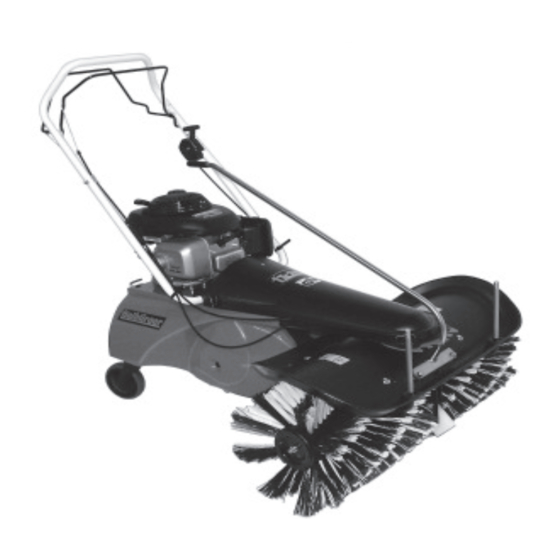

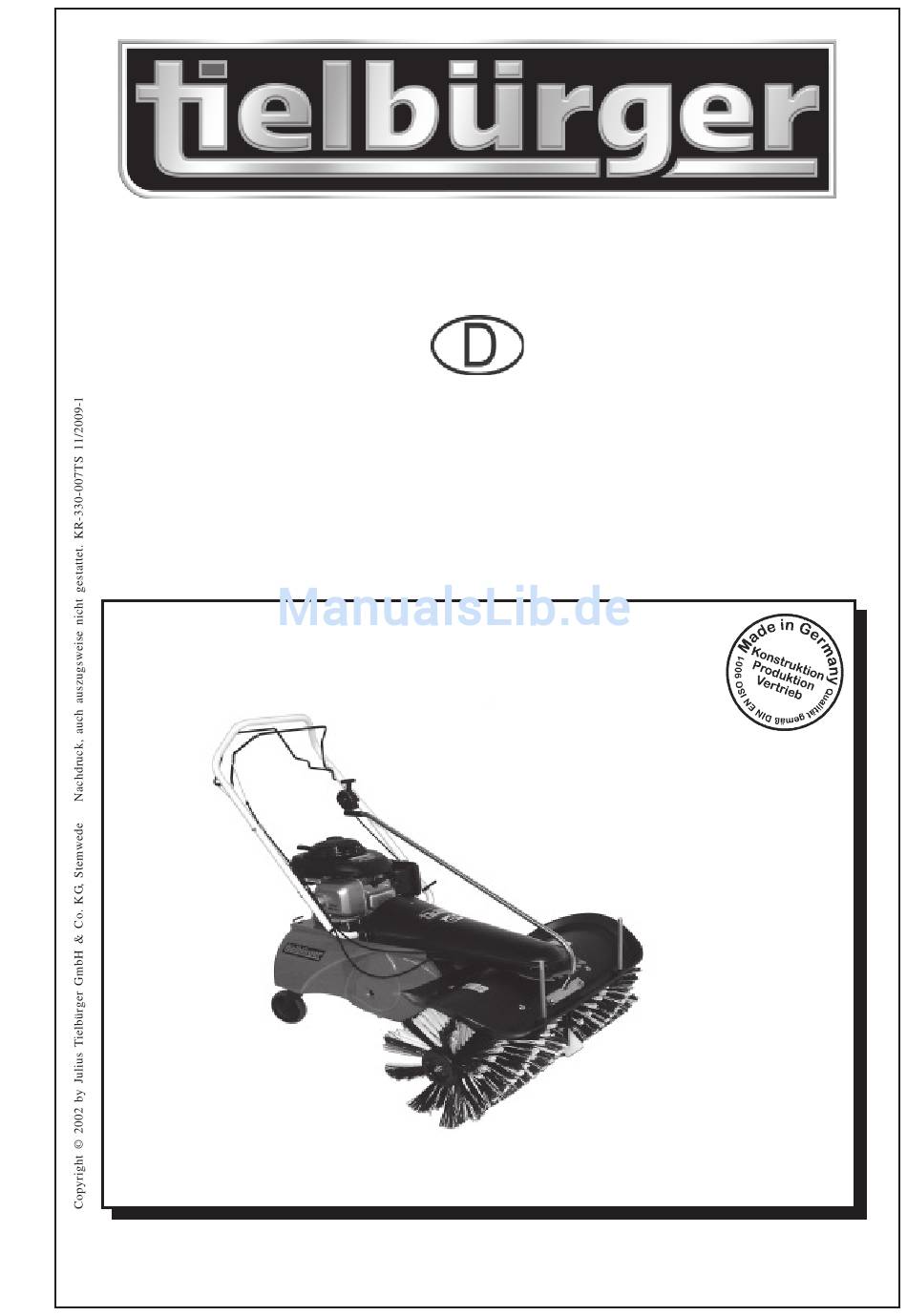

- Seite 1 Betriebsanleitung Kehrmaschine AD-342-040TS; AD-341-040TS tk20 Julius Tielbürger GmbH & Co. KG Maschinenfabrik Postdamm 12 D-32351 Stemwede-Oppenwehe Tel.: +49 (0) 57 73/80 20 Fax: +49 (0) 57 73/81 75 Internet: www.tielbuerger.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Die Betriebsanleitung ................................2 Allgemeines ................................2 Warnhinweise und Symbole ............................2 2 Grundlegende Sicherheitshinweise ............................3 Bestimmungsgemäße Verwendung ..........................3 Organisatorische Maßnahmen ............................ 3 Personenauswahl und -qualifikation, grundsätzliche Pflichten................... 4 3 Auslieferungszustand und Lieferumfang ..........................5 4 Abbildung des Gerätes mit Gefahrenzone, Bauteilbeschreibung, Lage von Sicherheitsplaketten und Kennzeichnung ... 6 5 Inbetriebnahme .................................. -
Seite 3: Die Betriebsanleitung
Die Betriebsanleitung 1 Die Betriebsanleitung 1.1 Allgemeines Diese Betriebsanleitung soll erleichtern, die Maschine - Bedienung, einschließlich Rüsten, Störungsbehebung kennenzulernen und ihre bestimmungsgemäßen Ein- im Arbeitsablauf, Beseitigung von Produktionsab- satzmöglichkeiten zu nutzen. fällen, Pflege, Entsorgung von Betriebs- und Hilfs- Die Betriebsanleitung enthält wichtige Hinweise, die stoffen Maschine sicher, sachgerecht und wirtschaftlich zu be- - Instandhaltung (Wartung, Inspektion, Instandset-... -
Seite 4: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise 2 Grundlegende Sicherheitshinweise 2.1 Bestimmungsgemäße Verwendung Die Maschine ist nach dem Stand der Technik und den nicht bestimmungsgemäß. Die Maschine darf z.B. nicht anerkannten sicherheitstechnischen Regeln gebaut. zum Kehren von Futtermitteln genutzt werden. Es könn- Dennoch können bei ihrer Verwendung Gefahren für ten sich Borsten lösen , die vom Tier verzehrt werden Leib und Leben des Benutzers oder Dritter bzw. -
Seite 5: Personenauswahl Und -Qualifikation, Grundsätzliche Pflichten
Inbetriebnahme 2.3 Personenauswahl und -qualifikation, grundsätzliche Pflichten Arbeiten an/mit der Maschine dürfen nur von zuver- Zu schulendes, anzulernendes, einzuweisendes oder lässigem Personal durchgeführt werden. Gesetzlich im Rahmen einer allgemeinen Ausbildung befindliches zulässiges Mindestalter beachten! Personal nur unter ständiger Aufsicht einer erfahrenen Nur geschultes oder unterwiesenes Personal einset- Person an der Maschine tätig werden lassen! zen, Zuständigkeiten des Personals für das Bedienen,... -
Seite 6: Auslieferungszustand Und Lieferumfang
1) Produktverpackung 2) Kontrolle der Originalverpackung Die Lieferung erfolgt in einem Faltkarton: Kehrmaschine tk20 Beipacktüte mit - Bedienungsanleitung tk20 - Ersatzteilliste tk20 - Bedienungsanleitung für den Motor Zubehör (ist gesondert zu bestellen) - Kehrgutbehälter 3) Bitte führen Sie das Verpackungsmaterial dem Wertstoffrecycling zu. -
Seite 7: Abbildung Des Gerätes Mit Gefahrenzone, Bauteilbeschreibung, Lage Von Sicherheitsplaketten Und Kennzeichnung
Abbildung des Gerätes mit Gefahrenzone 4 Abbildung des Gerätes mit Gefahrenzone, Bauteilbeschreibung, Lage von Sicherheitsplaketten und Kennzeichnung 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7... -
Seite 8: Inbetriebnahme
Inbetriebnahme 5 Inbetriebnahme 5.1 Grundlegende Sicherheitshinweise für den Normalbetrieb Jede sicherheitsbedenkliche Arbeitsweise unterlassen! Vor Fahrtantritt/Arbeitsbeginn prüfen, ob Bremsen, Vor Arbeitsbeginn sich an der Einsatzstelle mit der Ar- Lenkung, Signal- und Beleuchtungseinrichtungen beitsumgebung vertraut machen. Zur Arbeitsumge- funktionsfähig sind! bung gehören z. B. die Hindernisse im Arbeits- und Vor dem Verfahren der Maschine stets die unfallsichere Verkehrsbereich, die Tragfähigkeit des Bodens und Unterbringung des Zubehörs kontrollieren! -
Seite 9: Lenkerhöhenverstellung
Inbetriebnahme 5.2 Lenkerhöhenverstellung VORSICHT! Achten Sie darauf, dass Sie festes Schuhwerk tragen und einen sicheren Stand haben. Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern. 2) Den Lenker in die gewünschte Position bringen. 1) Der Lenker kann 4-fach in der Höhe verstellt Das Entriegelungspedal nicht mehr betätigen und werden.Das Entriegelungspedal für die Lenker- höhenverstellung betätigen. -
Seite 10: Einstellen Der Wurfrichtung
Inbetriebnahme 5.3 Einstellen der Wurfrichtung WARNUNG! Fortschleudernde Teile bei laufender Bürste. Achten Sie darauf, dass sich in der Gefahrenzone keine Personen und Gegenstände befinden. Es könnte zu Verletzungen und Sachbeschädigungen kom- men. Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern. 1) Die Wurfrichtung kann 5-fach verstellt werden. -
Seite 11: Kehrgutbehälter (Zubehör)
Inbetriebnahme 5.4 Kehrgutbehälter (Zubehör) WARNUNG! Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern. 1) Lieferumfang Kehrgutbehälter (Zubehör) 2) Zugbügel in die dafür vorgesehenen Ösen am Kehr- Kehrgutbehälter gutbehälter stecken. Zugbügel Montageanleitung Aufsteckhülsen (2 Stück) 3) Aufsteckhülsen (2 Stück) auf die 2 Aufnahme- 4) Kehrgutbehälter auf die Aufnahmestangen stecken. -
Seite 12: Fahrantrieb Und Kehrbürstenantrieb
Inbetriebnahme 6) Um den Kehrgutbehälter zu entleeren, einfach vom 7) Zum Umfüllen des Kehrguts in ein anderes Behält- Bedienerplatz aus am Zugbügel ziehen. nis (z.B. Schiebkarre), den Kehrgutbehälter kom- plett abnehmen. 5.5 Fahrantrieb und Kehrbürstenantrieb VORSICHT! Wenn der Kehrbürstenantrieb bei ausgeschaltetem Fahrantrieb eingeschaltet wird, kann die Maschine zurückrollen. -
Seite 13: Motor Starten / Ausschalten (Kurzanleitung)
Inbetriebnahme 5.6 Motor starten / ausschalten (Kurzanleitung) Betriebsanleitung des Motorenherstellers lesen. GEFAHR! Den Motor niemals in geschlossenen oder beengten Räumlichkeiten laufen lassen. Die Abgase enthal- ten giftiges Kohlenmonoxidgas. Achten Sie darauf, dass Fahr- und Bürstenantrieb ausgeschaltet sind. Der Lenker muss in der gewünschten Höhe sicher eingerastet sein. WICHTIG! Vor dem Starten des Motors, kontrollieren Sie bitte, ob das Kurbelgehäuse des Motors ausreichend mit Öl gefüllt ist. -
Seite 14: Erste Schritte
Inbetriebnahme 5.7 Erste Schritte 1) Heben Sie die Kehrbürste an, indem Sie den Lenker 2) Lassen Sie die Bürste vorsichtig herunter. nach unten drücken. Schalten Sie die Kehrbürste ein. 3) Betätigen Sie jetzt den Fahrantrieb. Gehen Sie ent- 4) Die Geschwindigkeit passen Sie mit dem Gas- spannt hinter der Maschine her. -
Seite 15: Wartung Und Pflege
Wartung und Pflege 6 Wartung und Pflege 6.1 Grundlegende Sicherheitshinweise GEFAHR! Das Gerät regelmäßig reinigen, insbesondere im Auspuff- und Motorenbereich. Andernfalls besteht erhöhte Brandgefahr! In der Betriebsanleitung vorgeschriebene Einstell-, Nach der Reinigung, alle Kraftstoff- und Öl-Leitungen Wartungs- und Inspektionstätigkeiten und -termine auf Undichtigkeiten, gelockerte Verbindungen, einschließlich Angaben zum Austausch von Teilen/Teil- Scheuerstellen und Beschädigungen untersuchen! -
Seite 16: Kraftstoff Tanken
Wartung und Pflege 6.2 Kraftstoff tanken Betriebsanleitung des Motorenherstellers lesen. GEFAHR! Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesi- chert sein. Benzin ist sehr leicht entflammbar und unter bestimmten Bedingungen explosiv. Nur in gut belüfteter Umgebung bei abgestelltem Motor auftanken. Beim Auftanken und an Orten, an denen Kraftstoff gelagert wird, nicht rauchen und offene Flammen oder Funken fernhalten. -
Seite 17: Ölkontrolle
Wartung und Pflege 6.3 Ölkontrolle Betriebsanleitung des Motorenherstellers lesen. WARNUNG! Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesi- chert sein. WICHTIG! Wenn der Motor mit einer ungenügenden Ölmenge betrieben wird, kann dies einen schweren Motor- schaden zur Folge haben. Es dürfen nur vom Hersteller empfohlene Öle verwendet werden. -
Seite 18: Austausch Der Kehrbürsten
Wartung und Pflege 6.4 Austausch der Kehrbürsten WARNUNG! Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein. Es dürfen keine Bürsten mit Stahlborsten eingesetzt werden. WICHTIG! Die Kehrbürsten müssen nach mind. 20 Betriebsstunden kontrolliert werden. Falls Sie mit dem Kehr- ergebnis nicht mehr zufrieden sind oder der Bürstendurchmesser nur noch 220 mm beträgt, müssen die Bürsten ausgetauscht werden. -
Seite 19: Gerät Reinigen
Wartung und Pflege Zapfen Aussparung 7) Montagehinweis. Die Aussparung an der Kehr- 8) Bei der Montage der neuen Kehrbürsten wird zuerst bürste wird an den Zapfen am Getriebe gesetzt. die rechte Kehrbürste mit der Achse aufgesteckt. Beachten Sie hierbei den vorherigen Monta- gehinweis. -
Seite 20: Einstellen Bzw. Nachstellen Der Bowdenzüge
Wartung und Pflege 6.6 Einstellen bzw. Nachstellen der Bowdenzüge WARNUNG! Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesi- chert sein. Nachdem das Gerät einige Betriebsstunden gelaufen hat, kann ein Nachstellen der Bowdenzüge erforderlich sein. Überprüfen der Bowdenzüge. Betätigen Sie die Schalthebel von Fahr- und Bürstenantrieb. Der Leerweg sollte 1/3, der Arbeitsweg ca. -
Seite 21: Reifenfülldruck Prüfen Und Korrigieren
Wartung und Pflege 6.7 Reifenfülldruck prüfen und korrigieren WARNUNG! Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein. Achten Sie darauf, dass Sie festes Schuhwerk tragen und einen sicheren Stand haben. Falls ein Kehrgutbehälter angebracht ist, diesen bitte entfernen. Beachten Sie den zulässigen Reifendruck. -
Seite 22: Reinigung Luftfilter
Wartung und Pflege 6.8 Reinigung Luftfilter Für die Reinigung des Luftfilters beachten Sie bitte die Hinweise des Motorenherstellers (Bedienungsanleitung Motorenhersteller). 6.9 Einlagerung Falls die Maschine längere Zeit nicht benötigt wird, sollte Sie ordnungsgemäß eingelagert werden. Hierzu wenden Sie sich an den Fachhändler in Ihrer Nähe. Er wird Ihnen mitteilen, welche Maßnahmen vorzunehmen sind. 6.10 Wartungsplan jeweils mind. -
Seite 23: Störungen Und Ihre Beseitigung
Störung mögliche Ursache Störungsbeseitigung Motor startet nicht - Kraftstoffbehälter leer Kraftstoffbehälter befüllen - Gasregulierhebel nicht auf Choke bei kaltem Motor Gasregulierhebel auf Choke setzen - Zündkerzenstecker nicht aufgesteckt Zündkerzenstecker aufstecken - Kraftstoffleitung verstopft Kraftstoffleitung durch Fachwerkstatt reinigen lassen - Motor bekommt Falschluft durch losen Vergaser Befestigungsschrauben anziehen - Benzinhahn bei Honda-Motor geschlossen Benzinhahn bei Honda-Motor öffnen... - Seite 24 Störung mögliche Ursache Störungsbeseitigung Motor geht nicht aus - Motorstop-Betätigung verstellt siehe Bedienungsanleitung des Motors, wenden Sie sich an ihre Fachwerkstatt Dauerhaftes Quietschen, wenn die - Schalthebel nicht vollständig niedergedrückt Schalthebel für den Kehrbürstenantrieb ganz niederdrücken Kehrbürste eingeschaltet wird - Bowdenzug nicht korrekt eingestellt Bowdenzug nachstellen Kehrbürsten drehen sich nicht bzw.
-
Seite 25: Transport
Transport 8 Transport WARNUNG! Motor ausschalten und abkühlen lassen. Tragen Sie festes Schuhwerk. Falls ein Kehrgutbehälter ange- bracht ist, diesen bitte entfernen. Der Lenker muss sicher eingerastet sein. 1) Anheben der Maschine. 2) Haltepunkte vorne für das Anheben der Maschine. VORSICHT! Verletzungsgefahr! Beim Tragen den Schwenkhebel mit den Daumen sichern. -
Seite 26: Technische Daten
Technische Daten 9 Technische Daten Motor: siehe Ersatzteilliste Radstand: 400 mm Spur: 500 mm (Lenkrollen hinten) Breite: ca. 800 mm Höhe bis Motor: ca. 600 mm Lenkerhöhe: verstellbar von ca. 880 mm bis ca. 1030 mm Länge über alles: max. 1450 mm (niedrige Lenker-Position) Kehrbreite: 800 mm Bürstendurchmesser:300 mm...
