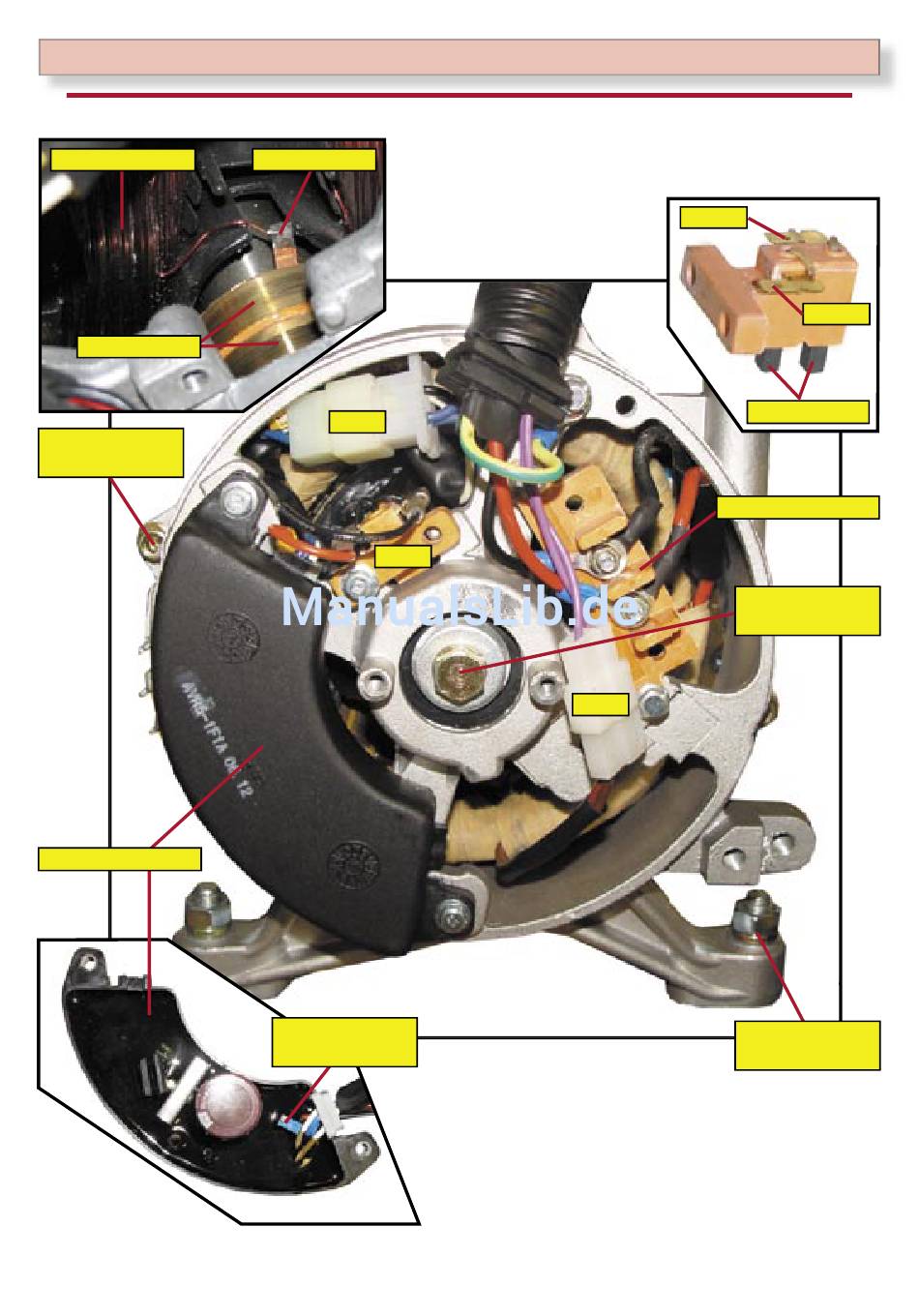

Fehlerdiagnose Alternator - Stator und Rotor
Arbeiten am Generator dürfen nur von geschultem Fachpersonal durchgeführt werden.
Arbeiten am Generator dürfen nur von geschultem Fachpersonal durchgeführt werden.
Rotorwicklung
Schleifringe
Zuganker
Lagerschild
Spannungsregler
Arbeiten am Generator dürfen nur von geschultem Fachpersonal durchgeführt werden.
230 Volt Spannung, Lebensgefahr !
Lötstelle
CN9
CN7
Spannungs-
einstellung
Technische Daten AVR:
Type
U
MESS
U
VERSORGUNG
U
ERREGER
I
ERREGER
230 Volt Spannung, Lebensgefahr !
-24-
CN7-1
CN8
AVR5-1F1A
20V ~
LL: 100V ~ (U
=230V ~ )
AUS
LL: 36V ~
VL: 76V ~
LL: 0,65A
VL: 1,60A
(LL ... Leerlauf, VL ... Volllast)
CN7-2
Bürsten
Klemmbrett
Zuganker
Rotor
Generator-
aufhängung
