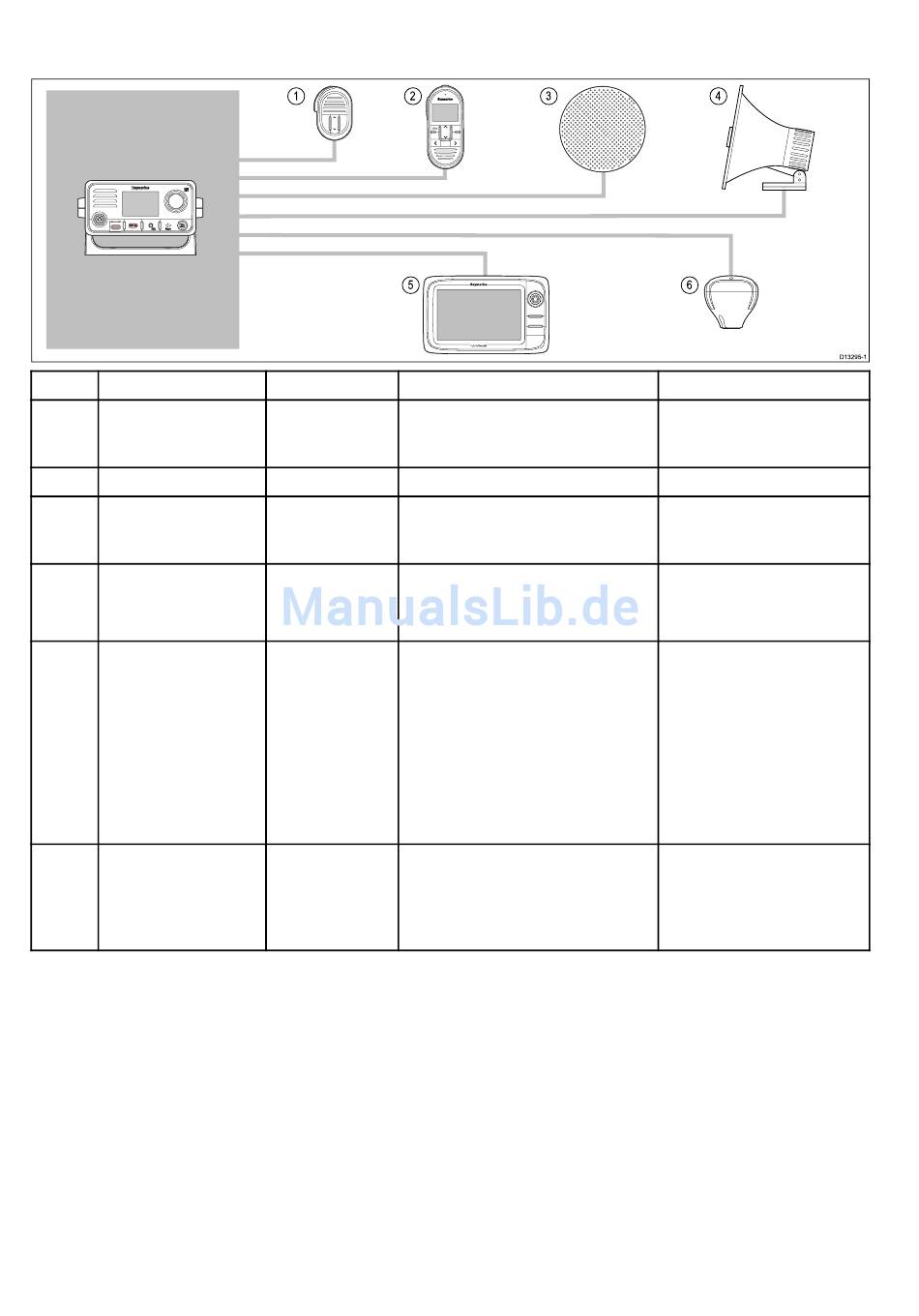

3.7 Systemintegration – Ray60 / Ray70
Ihr UKW-Funkgerät kann an die folgenden Schiffselektronikgeräte angeschlossen werden.
Nr. Gerättyp
1 Fistmic
2 Handset
3 Passiver Lautsprecher
4 Loudhailer
5 Raymarine-
Multifunktionsdisplay
6 GPS-Empfänger
22
1 2
5
Maximale Anzahl Geeignete Geräte
1 Fistmic
1 Ray60 / Ray70 Raymic-Handset
1 pro Station Passiver Lautsprecher von
Drittanbieter: 5 W (4 Ω) / 2,5 W
(8 Ω)
1 – nur Ray70
• 25 W 4 Ω / 12 W 8 Ω-Loudhailer
• 25 W 4 Ω / 12 W 8 Ω-Loudhailer mit
Listenback-Funktion
10 LightHouse TM • aSerie
II-Displays
• cSerie
• eSerie
• gS Serie
• C-Serie Widescreen
• E-Serie Widescreen
• G-Serie-System
1 aktiver • RS130
• RS125
• Raymarine-Multifunktionsdisplay
mit internem GPS
3 4
6
Anschlüsse
Vorderer Anschluss oder
hinterer Anschluss über
Adapterkabel
Hinterer Anschluss
RCA-Audioanschluss
Loudhailer-Adern
SeaTalk
NMEA 0183
SeaTalk
Ray50 / Ray52 / Ray60 / Ray70
D13295-1
ng® / NMEA 2000 oder
ng® / NMEA 2000
