bora CCH1 Bedienungs- Und Montageanleitung
Hyper-glaskeramik-kochfeld mit 2 kochzonen
Verwandte Anleitungen für bora CCH1
Inhaltszusammenfassung für bora CCH1

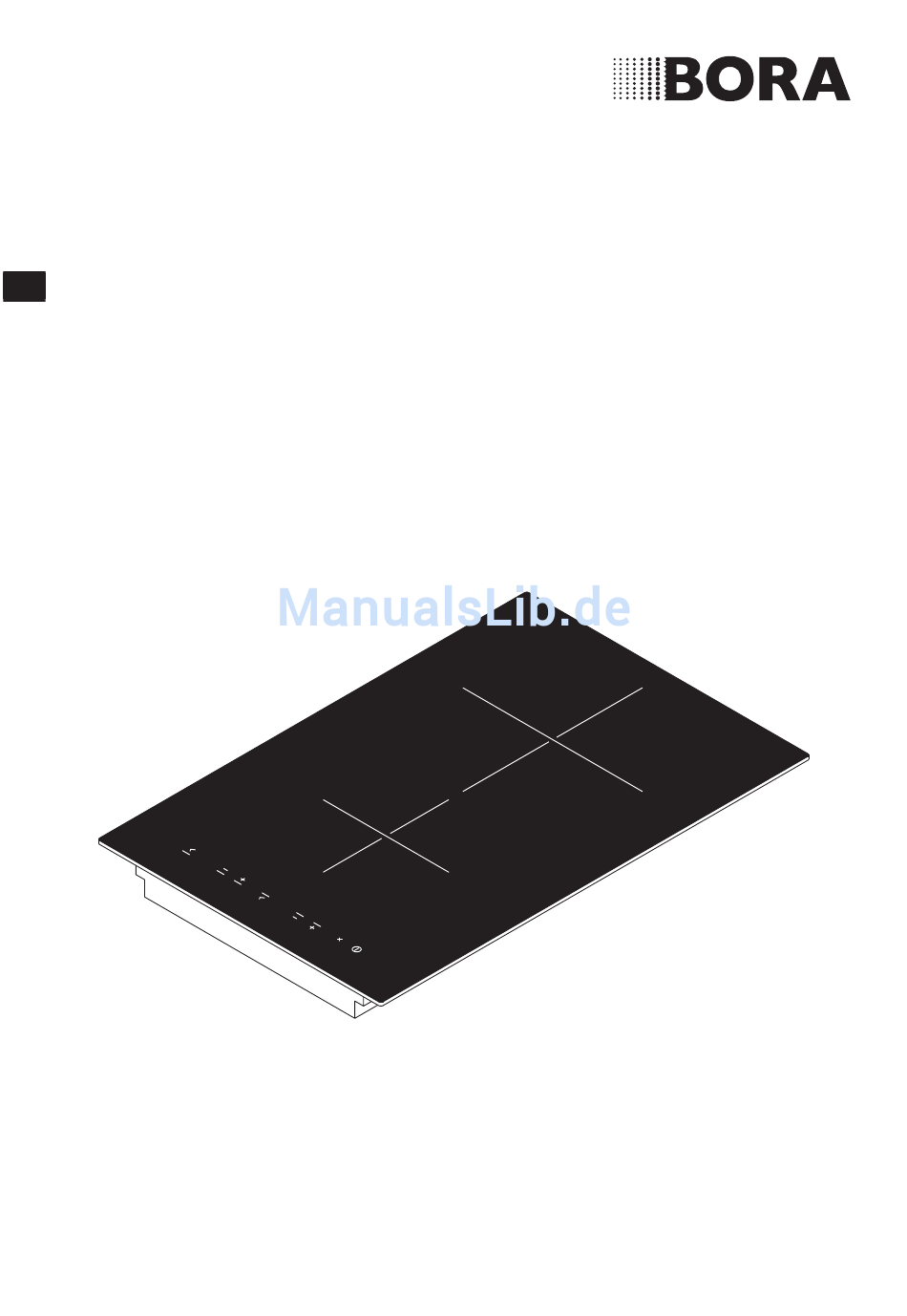

- Seite 1 Bedienungs- und Montageanleitung CCH1 Hyper-Glaskeramik-Kochfeld mit 2 Kochzonen CCH1UMDE-001 1037306 www.bora.com...
-
Seite 2: Übersetzung
Kontakt T +49 (0) 8035 / 907-240 F +49 (0) 8035 / 907-249 info@bora.com www.bora.com Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhalts sind nicht gestattet, soweit nicht ausdrücklich zugestanden. © BORA Lüftungstechnik GmbH, 2016 Alle Rechte vorbehalten. -
Seite 3: Inhaltsverzeichnis
Kochzone ausschalten ........19 6.1.7 Pausen-Funktion ..........19 6.1.8 Ankochautomatik ..........19 6.1.9 Warmhaltestufe ..........20 6.1.10 Timer-Funktionen nutzen ........20 6.1.11 Kindersicherung ein-/ausschalten ....20 Reinigung und Pflege Reinigungsmittel ..........22 Kochfeld pflegen ..........22 Kochfeld reinigen ..........22 www.bora.com... -
Seite 4: Allgemeines
Allgemeines Allgemeines INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd und die BORA Lüftungstechnik GmbH – im Folgenden Zielgruppe BORA genannt – haften nicht für Schäden, die durch Missachtung bzw. Nichtachtung dieser Diese Bedienungs- und Montageanleitung wendet sich an Unterlagen und durch unsachgemäße Montage... -
Seite 5: Sicherheits- Und Warnhinweise
Weist auf eine möglicherweise gefährliche Situation hin, die bei Nichtbeachtung zu geringfügigen oder leichten Verletzungen führen kann. — Vorsicht Weist auf eine Situation hin, die bei Nichtbeachtung zu Sachschä- den führen kann. Tab. 1.2 Bedeutung der Warnzeichen und Signalworte www.bora.com... -
Seite 6: Sicherheit
XSchalten Sie das Gerät nach Gebrauch aus. den heißen Kochstellen fern. XHalten Sie Haustiere vom Gerät fern. Eigenmächtige Veränderungen Durch eigenmächtige Veränderungen können Gefahren vom Gerät ausgehen. XNehmen Sie keine Veränderungen am Gerät vor. Reinigung und Pflege Das Gerät muss regelmäßig gereinigt werden. www.bora.com... -
Seite 7: Sicherheitshinweise Bedienung
XLöschen Sie Öl- oder Fettbrände heiß. Gegenstände, die sich auf dem nie mit Wasser. Kochfeld befinden, können sich er XErsticken Sie das Feuer, z. B. mit hitzen und entzünden. einem Deckel. XLassen Sie keine Gegenstände auf dem Kochfeld liegen. www.bora.com... -
Seite 8: Sicherheitshinweise Montage
Beschädigung durch harte und spitze Gegenstände! Harte und spitze Gegenstände können die Glaskeramik des Koch- feldes beschädigen. XBenutzen Sie die Kochfeldober- fläche nicht als Arbeitsplatte. XBenutzen Sie keine harten und spitzen Gegenstände, wenn Sie auf dem Kochfeld arbeiten. www.bora.com... -
Seite 9: Sicherheitshinweise Demontage Und Entsorgung
XHeben Sie das Kochfeld immer zu zweit aus der Verpackung. XLegen Sie das Kochfeld immer zu zweit in den Arbeitsplattenaus- schnitt ein. XVerwenden Sie ggf. geeignete Hilfsmittel, um Schäden bzw. Ver- letzungen an Gliedmaßen und Rumpf zu vermeiden. www.bora.com... -
Seite 10: Sicherheitshinweise Ersatzteile
Bedienung. Jede missbräuchliche Verwendung ist untersagt! INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd und die BORA Lüftungstechnik GmbH haften nicht für Schäden, die aus Nichtbeachtung der Sicherheits- und Warnhinweise entstehen. www.bora.com... -
Seite 11: Technische Daten
1-Kreis-Kochzone hinten mit Ø 215 mm 2100 W Hyper-Stufe 3000 W Energieverbrauch Kochfeld Kochzone vorne Ø 150 mm 187,5 (Wh/kg) Kochzone hinten Ø 215 mm 179,3 (Wh/kg) Gesamt (gemittelt) 183,4 (Wh/kg) Tab. 3.1 Technische Daten Gerätemaße Abb. 3.1 Gerätemaße www.bora.com... -
Seite 12: Gerätebeschreibung
(Temperatur > 60° C) Kontrollleuchte Abschaltautomatik (Timer) Kochzone aktiviert blinkt Timer an ( keine Zeit eingestellt Timer aus Timer-Anzeige eingestellte Minuten für Kurzzeit (Wecker) oder Abschaltautomatik (Eieruhr) Timer an; keine Zeit eingestellt Tab. 4.1 Bedeutung der Anzeigen www.bora.com... -
Seite 13: Touch-Bedienung
Ist die Powerstufe zugeschaltet, arbeiten die Kochzonen mit extra hoher Leistung. Geeignetes Kochgeschirr besteht aus: Edelstahl, Kupfer oder Aluminium INFO Erhitzen Sie niemals Öl, Fett und Ähnliches in emailliertem Stahl der Powerstufe. Durch die hohe Leistung kann Gusseisen der Topfboden überhitzt werden. www.bora.com... -
Seite 14: Sicherheitseinrichtungen
Sie die Kochzone erneut in Betrieb nehmen wollen. 4.4.3 Kochzonen Überhitzungsschutz Alle Kochzonen sind mit einem Überhitzungsschutz (In- nentemperaturbegrenzer) ausgestattet, der das Überhit- zen der Glaskeramikscheibe verhindert. Bei Auslösen des Überhitzungsschutzes schaltet sich die Beheizung auch bei der höchsten einstellbaren Leistungsstufe aus- und ein. www.bora.com... -
Seite 15: Montage
Halten Sie die Hinweise der Arbeitsplattenhersteller Prüfen Sie den Lieferumfang auf Vollständigkeit (s. ) ein. und Beschädigung. Informieren Sie den BORA Kundendienst, wenn Teile der Lieferung fehlen oder beschädigt sind. Montieren Sie keinesfalls beschädigte Teile. Entsorgen Sie die Transportverpackung sachgerecht (s. -
Seite 16: Flächenbündige Montage
Montage Flächenbündige Montage Abb. 5.5 Schnitt Aufsatzmontage Ausschnittsmaße beim Einbau von Kochfeldern bzw. Koch- feldern und des BORA-Kochfeldabzuges nebeneinander: Kochfelder / Kochfeldabzug A in mm B in mm Abb. 5.2 Flächenbündige Montage 1026 1002 1208 1184 1549 1525 Abb. 5.3 Schnitt Falzmaß... -
Seite 17: Kochfeld Montieren
Achten Sie darauf, dass das Dichtungsband das Abb. 5.8 Seitenansicht Kabelschutzboden und Belüftung Kochfeld gut umschließt. Im Bereich des Arbeitsplattenausschnittes sind möglicherweise vorhandene Traversen am Möbel zu entfernen. Die Schubläden bzw. Fachböden im Unterschrank müssen für Wartungs- und Reinigunszwecke heraus- nehmbar sein. www.bora.com... -
Seite 18: Stromanschluss
Installation und Inbetrieb- nahme. Die zu verwendende Netzanschlussleitung (bereits vormontiert) muss mindestens vom Typ H05VV-F bzw. H05VVH2-F sein. Querschnitt: 3G1,5 mm² Wenn die Anschlussleitung beschädigt wurde, muss diese durch eine spezielle ersetzt werden. Dies darf nur durch einen autorisierten Kundenservice erfolgen. www.bora.com... -
Seite 19: Bedienung
Die hintere Kochzone ist mit einer leistungsver- der gewählten Stufe übernommen. stärkenden Powerstufe ausgestattet. Wird die Kochzone mit der Powerstufe betrieben. Ist der Betrieb der weiteren Kochzone maximal der Leistungs- stufe möglich. Wird die Leistungsstufe erhöht, wird die Powerstufe zurückgeschalten. www.bora.com... -
Seite 20: Ankochautomatik Ausschalten
Eine Aktivierung erfolgt innerhalb von 10 Sekunden, nach der letzten Tasten Betätigung. Das Kochfeld ist eingeschaltet. Wird das Kochfeld mit der Ein-Aus-Taste abgeschal- Alle Kochzonen sind ausgeschaltet. tet, wird die Kochzonen Kontrollleuchte aktiv und die verbleibende Zeit wird angezeigt. www.bora.com... -
Seite 21: Kindersicherung Für Einen Kochvorgang Ausschalten
Kindersicherung ausschalten INFO Wenn eine Kochzonenanzeige abwechselnd anzeigt, ist die Kochzone noch heiß. Voraussetzungen: Das Kochfeld ist eingeschaltet. Drücken Sie gleichzeitig die Sensortasten vorderen Kochzone und der hinteren Kochzone. Anschließend noch einmal die Sensortaste hinteren Kochzone. Die Kindersicherung ist ausgeschaltet. www.bora.com... -
Seite 22: Reinigung Und Pflege
Verwendung von Kochgeschirr mit Alumi- niumböden oder durch ungeeignete Reinigungsmittel. Sie Halten Sie das Kochfeld sauber. Entfernen Sie jede Art von Verschmutzungen sofort. lassen sich nur mühsam beseitigen. Verwenden Sie nur Kochgeschirr, das für Glaskeramik- Kochfelder geeignet ist (s. Kap. Gerätebeschreibung). www.bora.com... -
Seite 23: Störungsbehebung
Der Überhitzungsschutz hat ausgelöst. (s. Kap. Gerätebeschreibung) Die Powerstufe wird automatisch vorzeitig Der Überhitzungsschutz hat ausgelöst. (s. Kap. Gerätebeschreibung) abgebrochen. Tab. 8.1 Störungen beheben Kontaktieren Sie in allen anderen Fällen das BORA Service Team (s. Kap. Garantie, technischer Service und Ersatzteile). www.bora.com... -
Seite 24: Außerbetriebnahme, Demontage Und Entsorgung
Die Verpackung schützt das Gerät vor Trans- portschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungs- technischen Gesichtspunkten ausgewählt und deshalb recyclebar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück. www.bora.com... -
Seite 25: Garantie, Technischer Service Und Ersatzteile
Kontaktieren Sie bei Störungen, die Sie nicht selbst beheben können, Ihren BORA Fachhändler oder das BORA Service Team. Der BORA Service benötigt die Typenbezeichnung und die Fabrikationsnummer Ihres Gerätes (FD-Nummer). Beide Angaben finden Sie auf dem Typenschild auf der Rücksei- te der Anleitung sowie auf dem Geräteboden. - Seite 26 Notizen: 11 Notizen: www.bora.com...
-
Seite 28: Österreich
F +49 (0) 8035 / 907-249 F +61 2 8076 3514 info@bora.com info@boraapac.com.au www.bora.com www.boraapac.com.au Österreich: BORA Vertriebs GmbH & Co KG Prof.-Dr.-Anton-Kathrein-Straße 3 6342 Niederndorf Österreich T +43 (0) 5373 / 62250-0 F +43 (0) 5373 / 62250-90 mail@bora.com www.bora.com...
