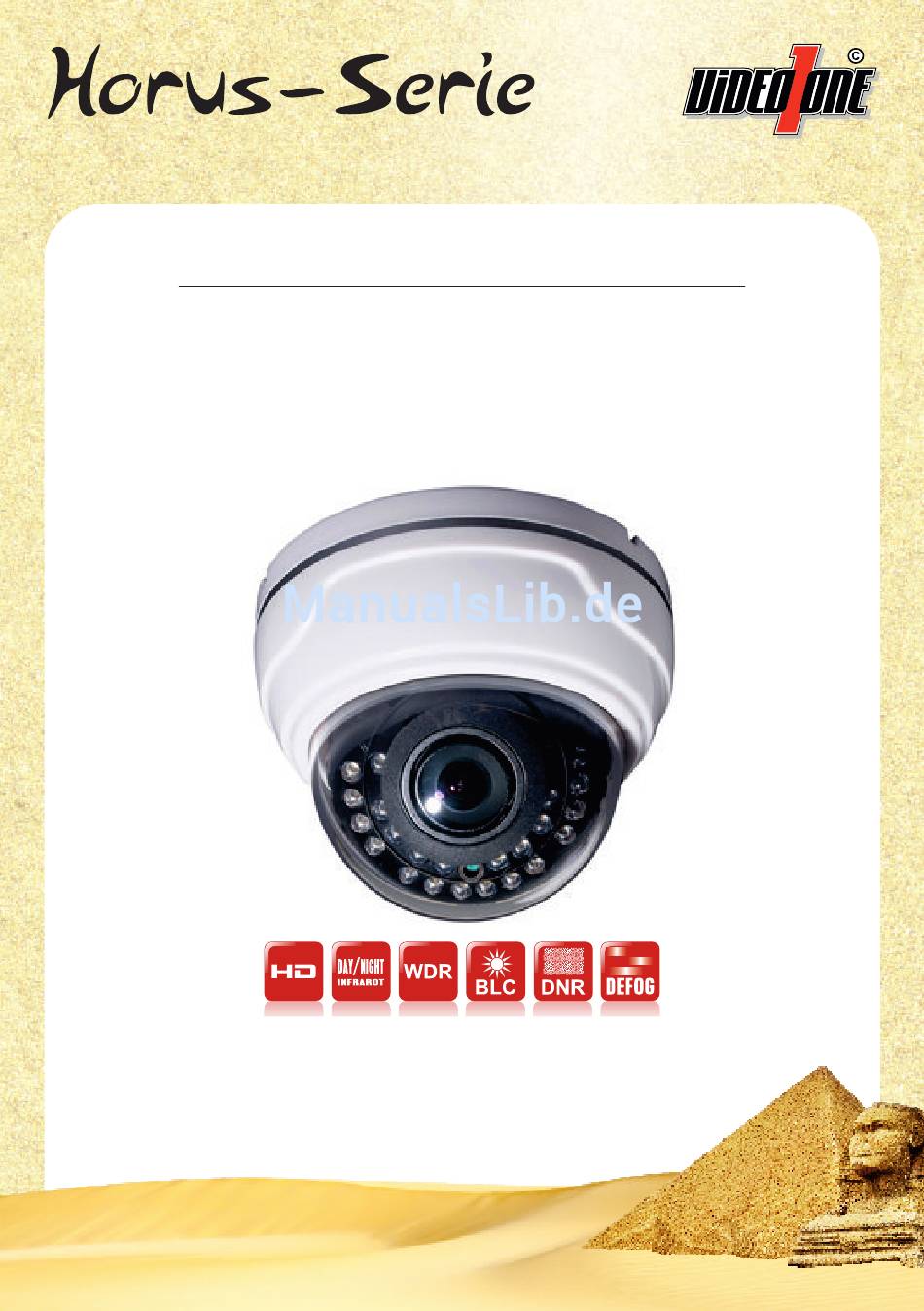

- Seite 1 HORUS-MD232EX HD-SDI / EX-SDI / HD-TVI Full HD IR Dome Farbkamera Benutzerhandbuch Vor Inbetriebnahme bitte dieses Handbuch lesen. Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 2: Sicherheitshinweise
Herzlichen Glückwunsch! Wir gratulieren Ihnen zum Kauf eines Qualitätsprodukts der Marke VideoOne. Sicherheitshinweise VORSICHT GEFAHR EINES ELEKTROSCHOCKS NICHT ÖFFNEN VORSICHT: ABDECKUNG NUR VON QUALIFIZIERTEM KUNDENDIENSTPERSONAL ÖFFNEN LASSEN. KEINE VOM BENUTZER ZU WARTENDE TEILE INNEN. 1. Lassen Sie keine Gegenstände auf das Gerät fallen und setzen Sie es keinen starken Stößen aus. Halten Sie es fern von Standorten, die übermäßiger Erschütterung ausgesetzt sind. -
Seite 3: Montage
Abdeckung öffnen Lösen Sie mit Hilfe des Öffnungsschlüssels die Abdeckung der Kamera. Führen Sie ihn dazu in die seitliche Einkerbung. Mit einigen Auf- und Ab-Bewegungen lösen Sie die Abdeckung der Kamera. Achtung: Achten Sie darauf, dass Sie die Abdeckung nicht fallen lassen. - Seite 4 Anschlüsse 12V DC BNC (HD-TVI) BNC (HD-SDI, EX-SDI) Spannungsversorgung: 1. Verbinden Sie die Kamera mit einem geeigneten Netzteil. Bitte beachten Sie dabei die Informationen zur Spannungsversorgung in den technischen Daten. Kontaktieren Sie gegebenenfalls Ihren Fachhändler für weitere Informationen. BNC (analog, PAL Composite) 2.
- Seite 5 Bildschirmmenü-Steuerung Die Kamera verfügt über ein Bildschirmmenü, mit dem Sie die Kamerafunktionen einstellen können. Zur Konfiguration können Sie die Bildschirmmenü-Steuerung (siehe Abbildung) verwenden. Sie befindet sich an der Platine der Kamera. - Bildschirmmenü öffnen: Taste betätigen (drücken). - Menüpunkt auswählen: Nach OBEN oder UNTEN drücken - Einstellen: LINKS, RECHTS, OBEN und UNTEN.
- Seite 6 1.5. FLICKELESS (Flimmerfrei) : Hier können Sie die Funktion einschalten, die zur Verringerung von Bildflimmern beiträgt [ON / OFF]. 1.6. AGC (Verstärkungsregelung) : Das Menü AGC (Automatic Gain Control) wird verwendet, um den Verstärkungs-Pegel der Kamera einzustellen. Wenn die Funktion aktiviert ist, erhöht die Kamera automatisch die Empfindlichkeit, indem das Videosignal verstärkt wird [ON / OFF].
- Seite 7 3. IMAGE 3.1. HLC (Spitzlichtaustastung) : Wird der Sicht- bereich der Kamera von Lichtquellen geblendet, können diese Teile von der HLC-Funktion automatisch verdunkelt werden, damit andere Bildbereiche nicht überblendet werden. Dies ist zum Beispiel hilfreich bei der Identifizierung von Kfz- Kennzeichen.
- Seite 8 4. INTELLIGENCE 4.1. PRIVACY (Privatzonenmaskierung) : Diese Funktion verdeckt während der Überwachung Privatbereiche [ON / OFF]. - MASK#: Wählen Sie eine Maskierung aus [1 ~ 24]. - MODE: Hier können Sie die jeweilige Maskierung einschalten (ON) und ausschalten (OFF). - POSITION: Wählen Sie hier mit den Richtungstasten die gewünschte Position für die Maskierung aus und bestätigen Sie dann mit der Taste SET.
- Seite 9 5.4. HD FORMAT (Auflösung) : Hier können Sie die gewünschte Auflösung wählen. - 1080P: 1920x1080 Bildpunkte (horizontal x vertikal), fps = Bilder pro Sekunde. - 720P: 1280x720 Bildpunkte (horizontal x vertikal), fps = Bilder pro Sekunde. 5.5. EX-SDI (Ausgangssignal EX-SDI) : EX-SDI Modus einschalten [ON / OFF].
-
Seite 10: Technische Daten
Technische Daten Allgemeine Daten HORUS-MD232EX Bestellnummer 223 0830 302 Bildsensor 1/3" (8.46mm) Progressive Scan Panasonic CMOS Pixel total 1956x1266, 2.48 Megapixel Pixel effektiv 1944x1092, 2.18 Megapixel Auflösung digital 1920x1080 (60/30 Bilder pro Sekunde), 2 Megapixel 1280x720 (60/30 Bilder pro Sekunde), 1.3 Megapixel Auflösung analog... - Seite 11 Abmessungen Einheit: mm Ø 45.5 Kundendienst Ihr Kundendienst: ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ Tel: _______________________________________________________________ 24 Stunden Notdienst Tel: _______________________________________________________________...
