Verwandte Anleitungen für videoone HORUS-BX300AHD
Inhaltszusammenfassung für videoone HORUS-BX300AHD

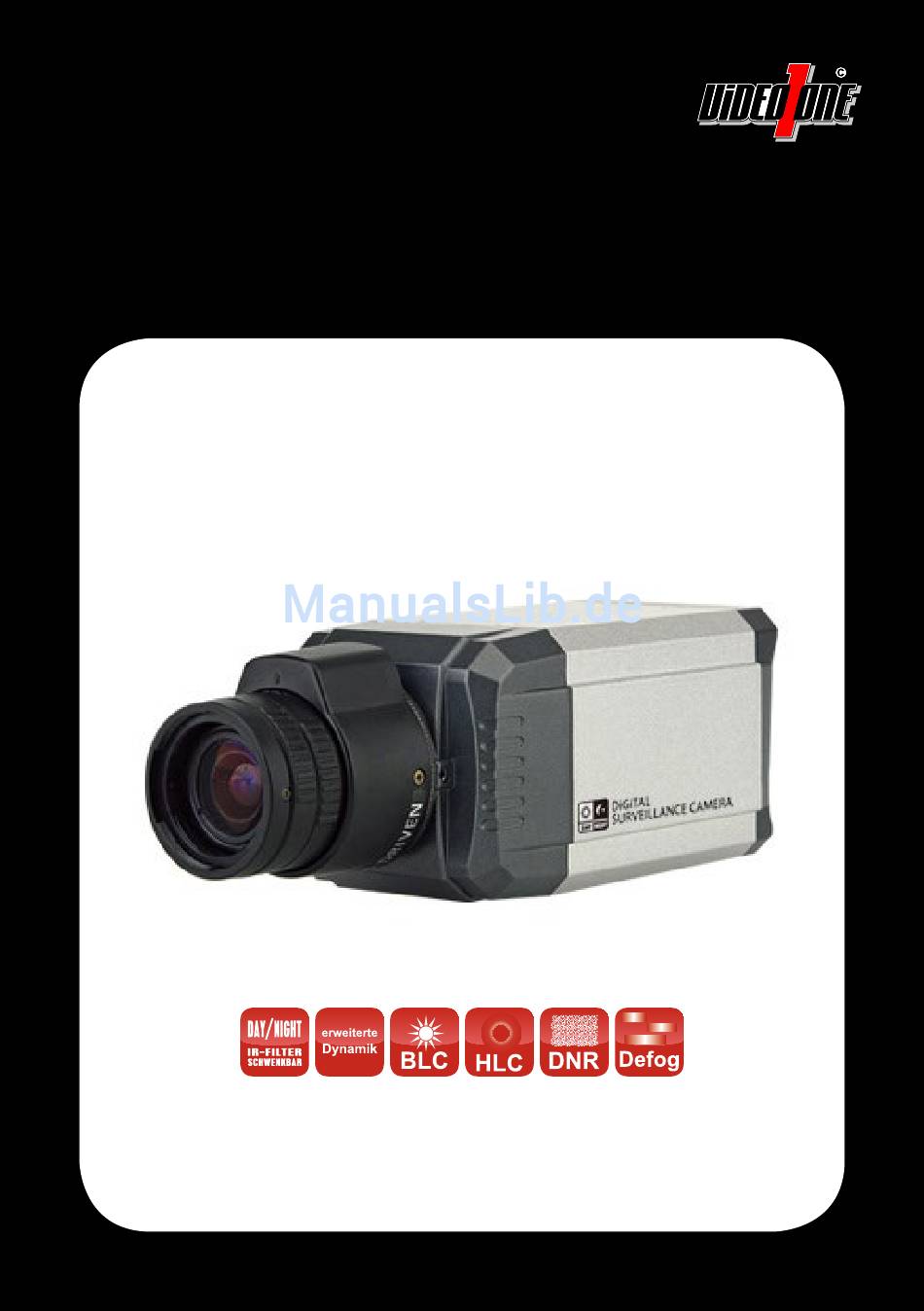

- Seite 1 HORUS-BX300AHD Full HD AHD Box-Kamera ohne Objektiv Benutzerhandbuch Vor Inbetriebnahme bitte dieses Handbuch lesen. Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch! Wir gratulieren Ihnen zum Kauf eines Qualitätsprodukts der Marke VideoOne. Inhalt Verpackungsinhalt ........2 Ferneinwahl über das Internet ....12 Informationen ..........2 Mobile App ..........12 Sicherheitshinweise ........3 Technische Daten ........13 Hinweise zur Installation ......3 Abmessungen .........14 Montage ..........4-5 Entsorgung ..........14 Elemente an Unterseite der Kamera ..6... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise VORSICHT GEFAHR EINES ELEKTROSCHOCKS NICHT ÖFFNFN DIE ABDECKUNG DARF NUR VON QUALIFIZIERTEM KUNDENDIENSTPESONAL GEÖFFNET WERDEN. 1. Lassen Sie keine Gegenstände auf das Gerät fallen und setzen Sie es keinen starken Stößen aus. Halten Sie es fern von Standorten, die übermäßiger Erschütterung ausgesetzt sind. 2. -
Seite 4: Montage
Montage Befestigen Sie den Montage-Adapter wahlweise Befestigen Sie die Kamera über den Montage- an der Ober- oder an der Unterseite der Kamera. Adapter an einem Wandarm. Entfernen Abdeckung Installieren Sie nun ein CS-Mount Objektiv an Objektivanschluss auf der Vorderseite der der Vorderseite der Kamera. - Seite 5 Hinweise zur Kabelbelegung für den Objektivanschluss. Anschlusskabel für Video Spannung Wichtig: Zum Umschalten zwischen AHD und verbinden. CVBS (analog) müssen Sie den Menüschalter auf der Rückseite der Kamera fünf Sekunden lang nach rechts oder nach links gedrückt halten.
- Seite 6 Bildschirmmenü-Steuerung Die Kamera verfügt über ein Bildschirmmenü, mit dem Sie die Kamerafunktionen einstellen können. Zur Konfiguration können Sie die Taste (siehe Abbildung) verwenden. Sie befindet sich an der Platine der Kamera. • Bildschirmmenü öffnen: Taste betätigen (drücken) • Menüpunkt auswählen: Nach OBEN oder UNTEN drücken •...
-
Seite 7: Sensibilität
2.3. SENSIBILITÄT Digitaler Slow-Shutter / Sens-Up Diese Funktion hilft, bei schwacher Beleuchtung ein helles, klares Bild zu erhalten. Die Funktion verlängert automatisch Verschlusszeit soweit erforderlich, jedoch maximal um den eingestellten Faktor. 2.4. HELLIGKEIT Stellen Sie die gewünschte Helligkeit ein. [100 Stufen] 2.5. - Seite 8 4. WEISSABGL. (Weißabgleich) Farbkameras wird Farbe des beobachteten Objekts von der Farbtemperatur Ausleuchtung (z.B. Leuchtstoffröhren) bestimmt. Ein automatischer Weißabgleich kann auf wechselnde Lichtverhältnisse (z.B. Wechsel zwischen Tageslicht Kunstlicht) reagieren und die Farbe des Bildes entsprechend abgleichen. In den meisten Fällen ist der automatische Weißabgleich ATW die richtige Wahl. In seltenen Fällen ist eine manuelle Anpassung erforderlich.
- Seite 9 7.4. PRIVATZONEN (Privatzonenmaskierung) Diese Funktion verdeckt während der Überwachung Privatbereiche. 7.5. SPRACHE Hier können Sie eine Menüsprache wählen. 7.6. DEFEKT 7.6.1. EINFRIEREN Bild einfrieren. 7.6.2. SPIEGLBILD Bilddrehung /Bildspiegelung. 7.6.3. NEGATIVBILD Negativ-Effekt. 7.7. RS485 Dieses Untermenü hat für die Kamera keine Funktion, da sie über keine RS485-Schnittstelle verfügt.
-
Seite 10: Technische Daten
Technische Daten Allgemeine Daten HORUS-BX300AHD Bildsensor 1/3“ (8.48mm) Sony CMOS Auflösung digital 1920x1080 (30 Bilder/Sekunde), 2 Megapixel Auflösung analog PAL CVBS Abtastung Progressiv Pixel total: 2000x1241 (HxV), 2.48 Megapixel effektiv: 1984x1225 (HxV), 2.43 Megapixel Lichtempfindlichkeit Farbe 0.5 Lux Lichtempfindlichkeit SW 0.3 Lux... -
Seite 11: Abmessungen
Abmessungen Einheit: mm Entsorgung In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem: Die nachfolgende Kennzeichnung auf Produkten, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen.
