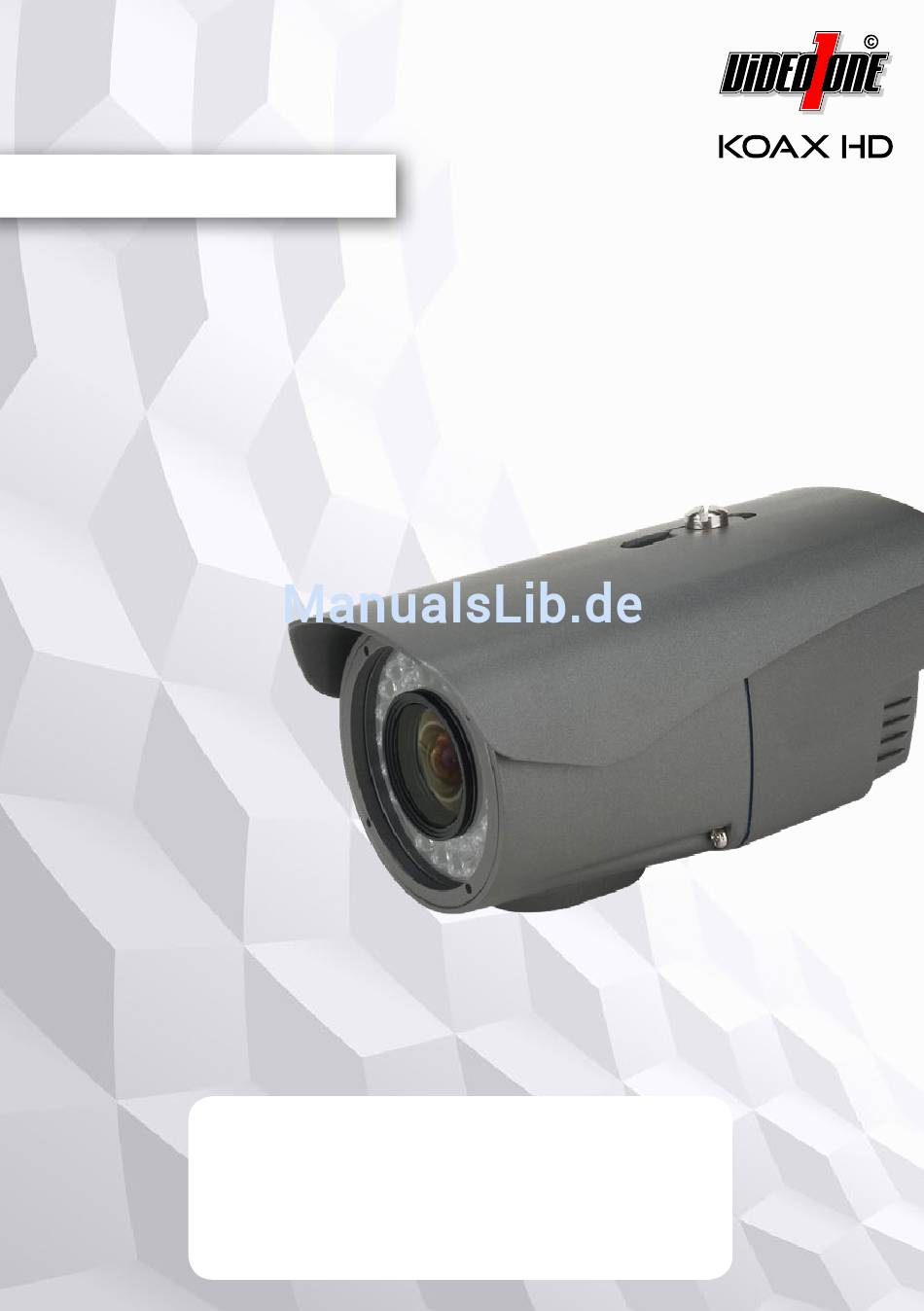

- Seite 1 HORUS-BL3001IRZ Benutzerhandbuch Vor Inbetriebnahme bitte dieses Handbuch lesen. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Stand: Januar 2018 www.video1one.de...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch! Wir gratulieren Ihnen zum Kauf eines Qualitätsprodukts der Marke VideoOne. Inhalt 1. Verpackungsinhalt 2. Wichtige Hinweise 2.1. Sicherheitshinweise 2.2. Hinweise zur Installation 3. Umschaltung Videosignal 4. Montage und Verkabelung 5. Objektiv einstellen 6. Informationen zur Bildschirmmenü 6.1. Bildschirmmenü-Steuerung 6.2. -
Seite 3: Wichtige Hinweise
2. Wichtige Hinweise 2.1. Sicherheitshinweise Das Blitzsymbol im gleichseitigen Dreieck warnt den Benutzer davor, dass im Inneren des Produkts nicht isolierte Spannungen anliegen. Dies kann zu einem elektrischen Schlag führen und stellt eine Verletzungsgefahr dar. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen. -
Seite 4: Umschaltung Videosignal
3. Umschaltung Videosignal Die Kamera unterstützt die Signale HD, THD (TVI), CHD (CVI) und CVBS (Service Video). Standardmäßig ist das AHD-Signal aktiviert. Zum Umschalten auf ein anderes Signal befolgen Sie bitte die folgenden Schritte: 1. Menüschalter auf der Rückseite der Kamera betätigen, um das Bildschirmmenü... -
Seite 5: Montage Und Verkabelung
4. Montage und Verkabelung Hinweis: Die zur Inbetriebnahme erforderlichen Komponenten wie Videokabel oder Netzteil sind nicht im Lieferumfang enthalten. Netzteil CVBS Service Video Video 4 x Schrauben für Montageplatte Anschlusskabel verbinden. 4 x Schrauben für Wandarm 1 x Schrauben für Sonnendach Mit dem Inbus-Schlüssel können Sie die Feststellschraube am Wandarm ein wenig lockern. -
Seite 6: Objektiv Einstellen
5. Objektiv einstellen Mit dem Menüschalter auf der Rückseite der Kamera können Sie den Zoom des Objektivs einstellen. Betätigen Sie diesen einfach nach oben oder nach unten. Falls Sie versehentlich das Bildschirm durch Besätigen des Menüschalters aufrufen, beenden Sie dieses wieder. Oben = Hinein zoomen Unten = Heraus zoomen Links / Rechts = Fokussierung... -
Seite 7: Informationen Zur Bildschirmmenü
6. Informationen zum Bildschirmmenü 6.1. Bildschirmmenü-Steuerung Die Kamera verfügt über ein Bildschirmmenü, mit dem Sie die Kamerafunktionen einstellen können. Zur Konfiguration können Sie die Taste (siehe Abbildung) verwenden. Sie befindet sich auf der Rückseite der Kamera. • Bildschirmmenü öffnen: Taste betätigen (drücken) •... -
Seite 8: Bildschirmmenü
7. Bildschirmmenü 1. 1. BLENDE Eine Blende ist die Öffnung im Objektiv, die die Ausdehnung von Strahlenbündeln begrenzt. 1.1. MANUELL (manuelle Blende) Einstellung für Objektive mit manueller Blende. 1.2. DC (automatische Blende) Einstellung für Objektive mit automatischer, DC-gesteuerter Blende. 2. BELICHTUNG 2.1. -
Seite 9: Backlight
3. BACKLIGHT 3.1. BLC (Gegenlichtkompensation) Diese Funkion ermöglicht es, in hell erleuchteten Szenen dunkle Objekte, die normalerweise nur als Silhouette zu erkennen wären, deutlicher darzustellen. 3.2. HSBLC (Spitzlichtaustastung) Wird der Sichtbereich der Kamera von Lichtquellen geblendet, werden diese Teile automatisch verdeckt, damit andere Teile nicht überblendet werden. - Seite 10 6. RAUSCHRED (Rauschunterdrückung) Bildrauschen tritt bei vielen Kameras besonders häufig in lichtschwachen Situationen ein. Der Effekt wird durch eine hohe Verstärkung verursacht. Die digitale Rauschunterdrückung reduziert das Rauschen und kann so den Speicherplatzbedarf der Aufnahmen am Recorder verringern. 7. SPEZIAL 7.1.
- Seite 11 8. EINSTELLEN 8.1. SCHÄRFE Hier können Sie die Bildschärfe einstellen. 8.2. MONITOR Wählen Sie, für welche Art von Monitore das Bild angepasst werden soll. [LCD / CRT] 8.3. LSC (Hintergrundkompensation) Eine gleichmäßig helle Fläche entspricht nicht immer dem vom Objektiv aufgenommenen Bild. Häufig werden Bereiche des Bildes etwas heller oder dunkler dargestellt als die Bildmitte, obwohl die Fläche gleichmäßig hell beleuchtet ist.
-
Seite 12: Technische Daten
8. Technische Daten Allgemeine Daten HORUS-BL3001IRZ Bildsensor 1/2.8“ (9.07mm) Sony CMOS Auflösung digital 1920x1080 (30 Bilder/Sekunde), 2 Megapixel Auflösung analog PAL / NTSC CVBS Abtastung Progressiv Pixel total: 1945x1109 (HxV), 2.16 Megapixel effektiv: 1945x1097 (HxV), 2.13 Megapixel Lichtempfindlichkeit Farbe 0.01... -
Seite 13: Abmessungen
9. Abmessungen Einheit: mm 153.03 72.34 Ø70 Wandarm-Montage: Ø5 Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de... -
Seite 14: Entsorgung
10. Entsorgung Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie das Gerät am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen und Vorschriften (beispielsweise bei einer kommunalen Sammelstelle abgeben). 11. Kundendienst Ihr Kundendienst: Firma: Tel: Fax: Email:... - Seite 15 12. Notizen Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de...
