Verwandte Anleitungen für videoone VO-IR1036
Inhaltszusammenfassung für videoone VO-IR1036

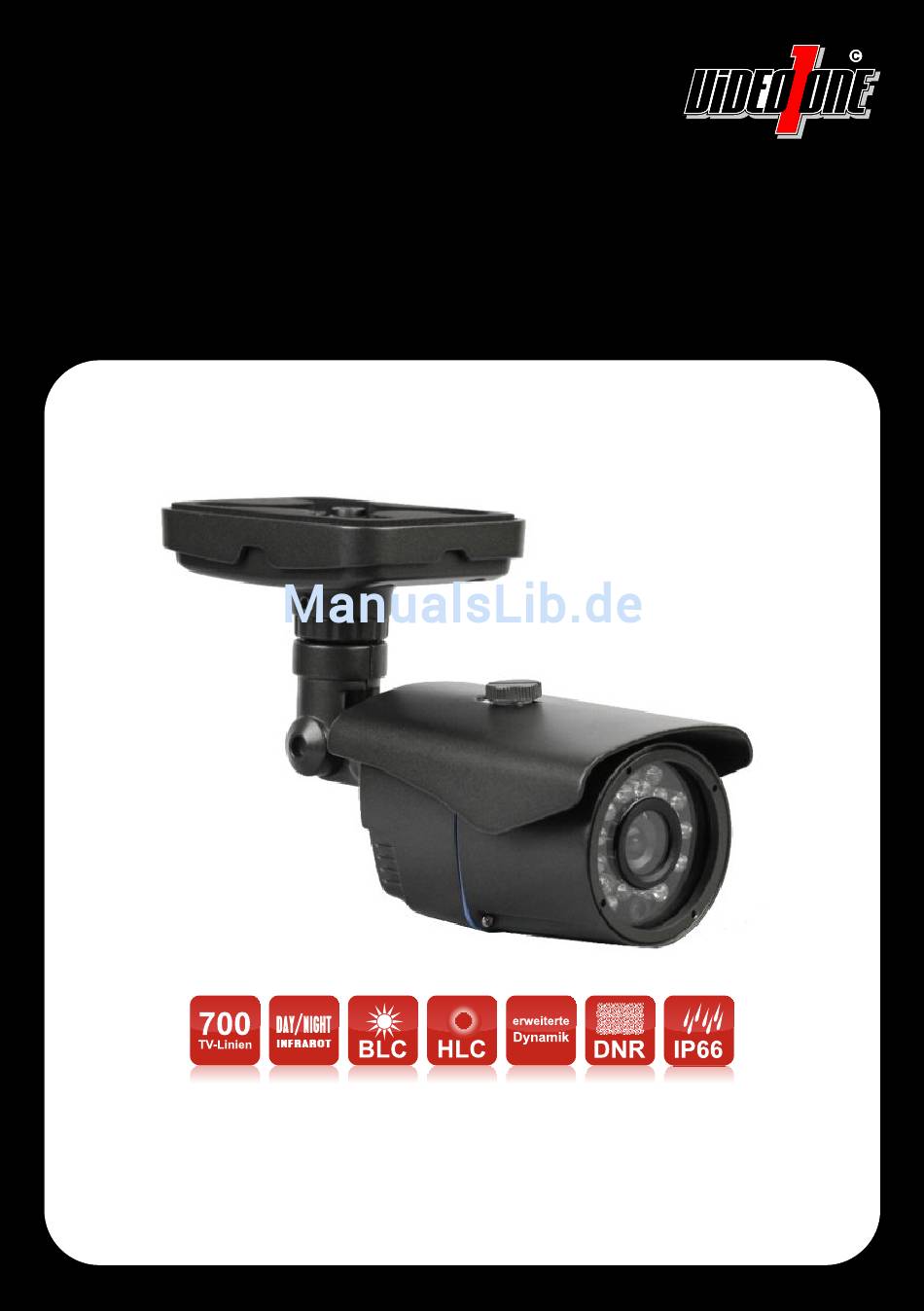

- Seite 1 The best Choice for your Safety VO-IR1036 VO-IR1036 960H Day/Night Outdoor IR-Farbkamera Benutzerhandbuch Vor Inbetriebnahme bitte dieses Handbuch lesen. Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch! Wir gratulieren Ihnen zum Kauf eines Qualitätsprodukts der Marke VideoOne. Inhalt Hinweise Seite - Inhalt ................................2 - Sicherheitshinweise .………………….…………………..………………......…..………….3 - Verpackungsinhalt ............................3 Installation - Vor der Installation …............................4 - Installation …....……………………………………………….…..……………….........4 - Anschlüsse ...…............................4 Bildschirmmenü - Bildschirmmenü: Bedienung ........................ -
Seite 3: Sicherheitshinweise
Sicherheitshinweise VORSICHT GEFAHR EINES ELEKTROSCHOCKS NICHT ÖFFNEN VORSICHT: ABDECKUNG NUR VON QUALIFIZIERTEM KUNDENDIENSTPERSONAL ÖFFNEN LASSEN. KEINE VOM BENUTZER ZU WARTENDE TEILE INNEN. 1. Lassen Sie keine Gegenstände auf das Gerät fallen und setzen Sie es keinen starken Stößen aus. Halten Sie es fern von Standorten, die übermäßiger Erschütterung ausgesetzt sind. 2. -
Seite 4: Vor Der Installation
Vor der Installation 1. Lesen und befolgen Sie diese Anweisungen. 2. Bewahren Sie diese Anweisungen auf. 3. Beachten Sie alle Warnungen. 4. Reinigen Sie das Gerät nur mit einem trockenen Lappen. 5. Installieren Sie das Gerät gemäß den Herstelleranweisungen. 6. Bitte achten Sie darauf, keine Schutzvorrichtungen von Steckern oder Kabeln zu beschädigen. 7. -
Seite 5: Bildschirmmenü
Bildschirmmenü: Bedienung Zur Konfiguration des Bildschirmmenüs ist am Anschlusskabel eine Steuerung integriert. So können Sie Einstellungen an der Kamera vornehmen, ohne deren Abdeckung öffnen zu müssen. Zum Starten des Bildschirmmenüs bitte die Steuerung mit einem Druck betätigen. Sie können das Bildschirmmenü... -
Seite 6: Bildschirmmenü: Untermenüs
Bildschirmmenü: Untermenüs 1. OBJEKTIV (Objektiv-Blende) 1.1. MANUELL Blende manuell einstellen. Diese Funktion ist nur relevant für Kameras mit einstellbarer Blende. 1.2. AUTO Die Blende wird automatisch gesteuert. - Typ: - DC: DC-geregelte Blende (empfohlen). - VIDEO: Videosignal geregelte Blende. - MODUS: - AUTO: Automatisch. - ÖFFNEN: Blende öffnen. - Seite 7 4. GEGENLICHT (Gegenlichtkompensation, Spitzlichtaustastung) 4.1. AUS: Funktion ist ausgeschaltet. 4.2. BLC: (Gegenlichtkompensation) Diese Funktion ermöglicht es, in hell erleuchteten Szenen dunkle Objekte, die normalerweise nur als Silhouette zu erkennen wären, deutlicher darzustellen. 4.3. HLC: (Spitzlichtaustastung) Wird der Sicht- bereich der Kamera von Lichtquellen geblendet, werden diese Teile auto- matisch verdunkelt, damit andere Teile nicht überblendet werden.
- Seite 8 7. BEW. ERKENNUNG (Bewegungserkennung) Sobald die Kamera auf dem Videobild eine Bewegung erkennt, wird ein Zeichen auf dem Bildschirm eingeblendet. [EIN/AUS] - DET. SCHWELLE: Stellen Sie die Empfindlichkeit für die Bewegungserkennung ein. [127 Stufen] - BLOCKANZEIGE: - AKTIVIEREN: Wählen Sie die Bildbereiche, in denen Bewegungen erkannt werden sollen.
-
Seite 9: Abmessungen
10. RAUSCHUNTERDR (Rauschunterdrückung) Bildrauschen tritt besonders häufig in lichtschwachen Situationen ein. DNR reduziert das durch eine hohe Verstärkung verursachte Rauschen und verringert den Speicherplatzbedarf der Aufnahmen an DVRs. 10.1. NR-MODUS: Wählen Sie, welche Kompo- nenten aus Luminanz (Y) und Sättigung (C) relevant für die Rauschunterdrückung sein sollen. -
Seite 10: Technische Daten
Technische Daten Allgemeine Daten VO-IR1036 Bestellnummer 212 2001 102 Bildsensor 1/3" SONY 960H CCD Horizontale Auflösung 700/750 TV-Linien (Farbe/SW) Bildelemente 976x582 (HxV) Lichtempfindlichkeit Farbe 0.001 Lux Lichtempfindlichkeit SW 0 Lux (IR an) Day/Night automatische Tag-/Nachtumschaltung (elektronisch) Infrarotlicht integrierte IR-Beleuchtung, Reichweite ca. 20m (Innenraummessung) Auto-Shutter / Verschlusszeit 1/50 - 1/10.000 sek. -
Seite 11: Kundendienst
Kundendienst Ihr Kundendienst: ________________________ _________________________________ ___________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ Tel: __________________________ _____________ ________________________ 24 Stunden Notdienst Tel: _______________ _______________________ _________________________ Notizen... - Seite 12 The best Choice for your Safety...
