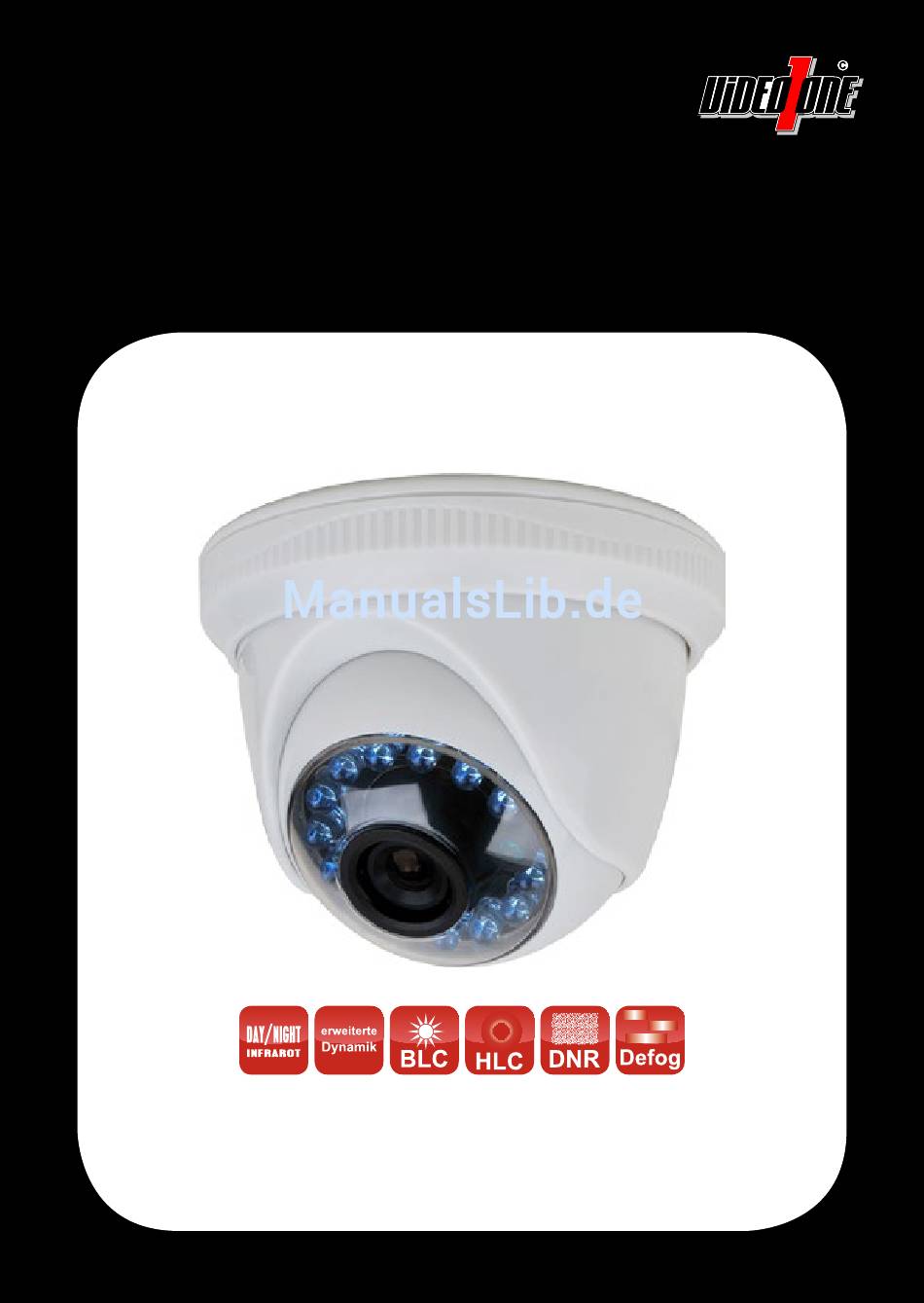

- Seite 1 HORUS-EB1036IR 4-in-1 AHD / TVI / CVI / CVBS Full HD Eyeball-Kamera Benutzerhandbuch Vor Inbetriebnahme bitte dieses Handbuch lesen. Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch! Wir gratulieren Ihnen zum Kauf eines Qualitätsprodukts der Marke VideoOne. Inhalt Verpackungsinhalt ......................2 Sicherheitshinweise ......................3 Hinweise zur Installation ....................4 Umschaltung AHD / TVI / CVI / CVBS ................4 Montage ..........................5 Bildschirmmenü-Steuerung ....................6 UTC - Datenübertargung über Videoleitung ..............6 Sprache wählen... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise VORSICHT GEFAHR EINES ELEKTROSCHOCKS NICHT ÖFFNFN DIE ABDECKUNG DARF NUR VON QUALIFIZIERTEM KUNDENDIENSTPESONAL GEÖFFNET WERDEN. 1. Lassen Sie keine Gegenstände auf das Gerät fallen und setzen Sie es keinen starken Stößen aus. Halten Sie es fern von Standorten, die übermäßiger Erschütterung ausgesetzt sind. -
Seite 4: Hinweise Zur Installation
Hinweise zur Installation 1. Lesen und befolgen Sie diese Anweisungen. 2. Bewahren Sie diese Anweisungen auf. 3. Beachten Sie alle Warnungen. 4. Reinigen Sie das Gerät nur mit einem trockenen Lappen. 5. Installieren Sie das Gerät gemäß den Herstelleranweisungen. 6. Achten Sie darauf, keine Schutzvorrichtungen von Steckern oder Kabeln zu beschädigen. -
Seite 5: Montage
Montage An der Rückseite der Kamera befindet Schrauben Sie die Montage-Einheit ab. sich die Montage-Einheit. Achtung: Achten Sie darauf, dass das Kameramodul nicht herausfällt. Spannung DC12V Video Montieren Montage-Einheit Anschlusskabel verbinden. mit den drei mitgelieferten Dübeln und Schrauben wie hier abgebildet. Setzen Sie die Kamera an die Montage- Schrauben Sie an dem äußeren Ring der Einheit und richten Sie die Kamera in die... -
Seite 6: Bildschirmmenü-Steuerung
Bildschirmmenü-Steuerung Die Kamera verfügt über ein Bildschirmmenü, mit dem Sie die Kamerafunktionen einstellen können. Zur Konfiguration können Sie die Taste (siehe Abbildung) verwenden. Sie befindet sich am Anschlusskabel der Kamera. • Bildschirmmenü öffnen: Taste betätigen (drücken). • Menüpunkt auswählen: Taste nach oben oder unten bewegen. •... -
Seite 7: Sprache Wählen
Sprache wählen 1. Rufen Sie mit dem Betätigen der Taste das Hauptmenü auf. Drücken Sie hierzu einfach auf die Taste . 2. Bewegen Sie die Taste nach oben oder nach unten, bis Sie auf dem Punkt [7. SPECIAL] sind. 3. Drücken Sie die Taste, um das Menü [7. SPECIAL] aufzurufen. 4. -
Seite 8: Bildschirmmenü
Bildschirmmenü 1. BLENDE Eine Blende ist die Öffnung im Objektiv, die die Ausdehnung von Strahlenbündeln begrenzt. Diese Kamera verfügt über ein Objektiv mit fester Blende. 1.1. MANUELL (manuelle / feste Blende) Einstellung für Objektive mit fester oder manueller Blende. 1.2. DC (automatische Blende) Einstellung für Objektive mit automatischer, DC-gesteuerter Blende. -
Seite 9: Sensibilität
2.3. SENSIBILITÄT (Digitaler Slow-Shutter / Sens-Up) Diese Funktion hilft, bei schwacher Beleuchtung ein helles, klares Bild zu erhalten. Die Funktion verlängert automatisch die Verschlusszeit soweit erforderlich, jedoch maximal um den eingestellten Faktor. [x2 bis x30] 2.4. HELLIGKEIT Stellen Sie die gewünschte Helligkeit ein. [100 Stufen] 2.5. -
Seite 10: Entnebeln
2.6. ENTNEBELN Wenn die Sicht durch Nebel oder Rauch beeinträchtigt wird, erhöht diese Funktion die Kantenschärfe, um ein klareres Bild zu erhalten. 3. BACKLIGHT 3.1. BLC (Gegenlichtkompensation) Diese Funkion ermöglicht es, in hell erleuchteten Szenen dunkle Objekte, die normalerweise nur als Silhouette zu erkennen wären, deutlicher darzustellen. - Seite 11 3.2. HSBLC (Spitzlichtaustastung) Wird der Sichtbereich der Kamera von Lichtquellen geblendet, werden diese Teile automatisch verdeckt, damit andere Teile nicht überblendet werden. Dies ist zum Beispiel hilfreich bei der Identifizierung von Kfz- Kennzeichen. - AUSWAHL Wählen Sie eine von vier Areals / Zonen aus. - DARSTELLUNG Hier können Sie auswählen, ob das ausgewählte Areal dargestellt werden soll.
- Seite 12 4. WEISSABGL. (Weißabgleich) Bei Farbkameras wird die Farbe des beobachteten Objekts von der Farbtemperatur der Ausleuchtung (z.B. Leuchtstoffröhren) bestimmt. Ein automatischer Weißabgleich kann auf wechselnde Lichtverhältnisse (z.B. Wechsel zwischen Tageslicht und Kunstlicht) reagieren und die Farbe des Bildes entsprechend abgleichen. In den meisten Fällen ist der automatische Weißabgleich ATW die richtige Wahl.
-
Seite 13: Tag & Nacht
5. TAG & NACHT (Tag/Nacht-Umschaltung) Hier können Sie wählen, ob die Kamera im Tagmodus oder im Nachtmodus laufen soll oder ob die Kamera automatisch zwischen Tag- und Nachtmodus wechseln soll. Wenn sich Objekte im Nahbereich vor der Kamera befinden, sorgt die Funktion Smart IR dafür, dass die Objekte weniger von der integrierten Infrarotbeleuchtung überstrahlt werden. - Seite 14 7. SPEZIAL 7.1. TITEL (Kameraname) Hier können Sie der Kamera einen Namen zur besseren Identifizierung vergeben (z.B. Haustür, Einfahrt oder Hof). 7.2. D-EFFEKT - EINFRIEREN Bild einfrieren. - SPIEGLBILD Bilddrehung /Bildspiegelung. - NEGATIVBILD Negativ-Effekt. 7.3. BEWEGUNG (Bewegungserkennung) Sobald die Kamera auf dem Videobild eine Bewegung in Form einer Bildveränderung erkennt, wird eine Meldung auf dem Bildschirm eingeblendet.
- Seite 15 8. EINSTELLEN 8.1. SCHÄRFE Hier können Sie die Bildschärfe einstellen. 8.2. MONITOR Wählen Sie, für welche Art von Monitore das Bild angepasst werden soll. [LCD / CRT] 8.3. LSC (Hintergrundkompensation) Eine gleichmäßig helle Fläche entspricht nicht immer dem vom Objektiv aufgenommenen Bild.
-
Seite 16: Technische Daten
Technische Daten Allgemeine Daten HORUS-EB1036IR Bildsensor 1/2.9“ Sony Exmor CMOS Auflösung digital 1920x1080 (30 Bilder/Sekunde), 2 Megapixel Auflösung analog PAL / NTSC CVBS Abtastung Progressiv Pixel total: 2.19 Megapixel Lichtempfindlichkeit Farbe 0.1 Lux Lichtempfindlichkeit SW 0.05 Lux, 0 Lux (IR an) -
Seite 17: Abmessungen
Spannungsversorgung Eingangsspannung 12V DC Stromverbrauch 500mA Sonstiges Umgebungs-Temperatur Betrieb: -10°C bis +50°C Lagerung: -20°C bis +60°C Umgebungs-Luftfeuchtigkeit 0% ~ 80% (nicht kondensierend) Wetterschutz / Staubschutz Vandalismusschutz / Schlagschutz Zertifizierungen CE, RoHS konform Abmessungen 63x89 mm (HxØ) Gewicht 140 g Abmessungen Einheit: mm... -
Seite 18: Entsorgung
Entsorgung Ländern Europäischen Union anderen europäischen Ländern mit einem separaten Sammelsystem: Die nachfolgende Kennzeichnung auf Produkten, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. -
Seite 19: Notizen
Notizen...
