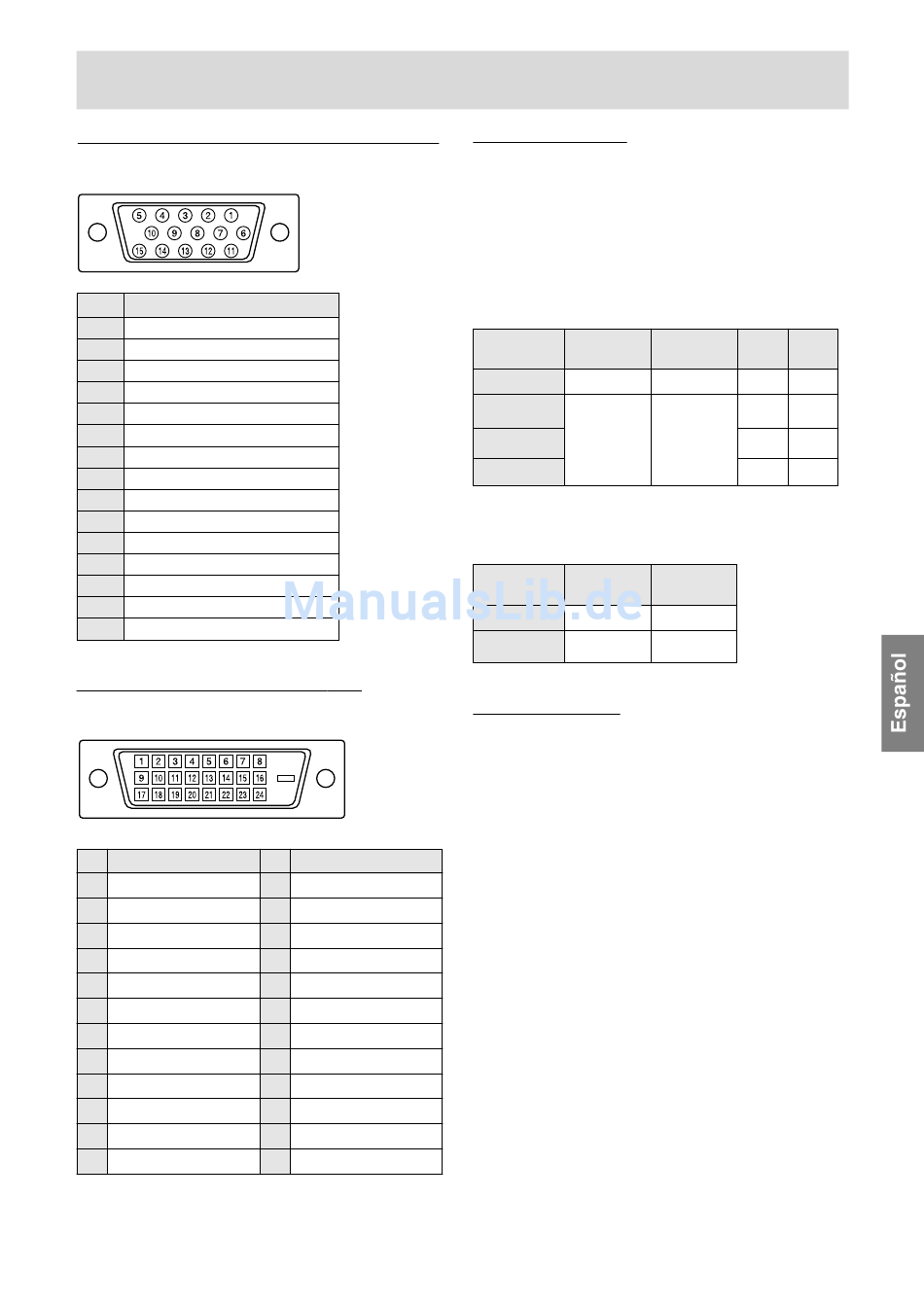

Vías del conector de entrada RGB analógica
(Conector Mini D-sub de 15 vías)
Nº Función
1 Señal de entrada vídeo rojo
2 Señal de entrada vídeo verde
3 Señal de entrada vídeo azul
4 GND
5 GND
6 GND para señal de vídeo rojo
7 GND para señal de vídeo verde
8 GND para señal de vídeo azul
9 +5V
10 GND
11 N.C.
12 Datos DDC
13 Para entrada de señal Hsync
14 Para entrada de señal Vsync
15 Reloj DDC
Vías del conector de entrada DVI-D
(Conector DVI-D de 24 vías)
Nº Función
1 Datos TMDS 2-
2 Datos TMDS 2+
Protector 2/4 de datos
3
TMDS
4 N.C.
5 N.C.
6 Reloj DDC
7 Datos DDC
8 N.C.
9 Datos TMDS 1-
10 Datos TMDS 1+
Protector 1/3 de datos
11
TMDS
12 N.C.
Especificaciones
Nº Función
13 N.C.
14 +5V
15 GND (masa)
Detección de clavija en
16
caliente
17 Datos TMDS 0-
18 Datos TMDS 0+
Protector 0/5 de datos
19
TMDS
20 N.C.
21 N.C.
22 Protector de reloj TMDS
23 Reloj TMDS +
24 Reloj TMDS -
Gestión de energía
El monitor está basado en los estándares VESA
DPMS y DVI DMPM.
Para activar la función Power Management del
monitor, tanto la tarjeta de vídeo como el
ordenador deben cumplir el estándar VESA DPMS
y el estándar DVI DMPM.
DPMS: Display Power Management Signalling
(Sistema de administración de energía del monitor)
Modo DPMS Pantalla
ON Encendida
STANDBY
SUSPEND Apagada
OFF
DMPM: Digital Monitor Power Management
(Gestión de energía del monitor digital)
Modo DMPM Pantalla
ON Encendida
OFF Apagada
DDC (Plug & Play)
Este monitor soporta el estándar VESA DDC
(Display Data Channel).
DDC es un estándar de señalización para la
ejecución de las funciones Plug & Play en el
monitor o PC. Transmite información tal como el
grado de resolución entre el monitor y el PC.
Puede utilizar esta función si su ordenador tiene
compatibilidad DDC y si está configurado de modo
que pueda detectar el monitor Plug & Play.
Existen numerosas variedades de DDC debido a
las diferencias entre los sistemas. El presente
monitor opera con DDC2B.
121
Consumo de H-sync V-sync
corriente
43 W Sí Sí
No Sí
2,8 W Sí No
No No
Consumo de
corriente
43 W
2,8 W
