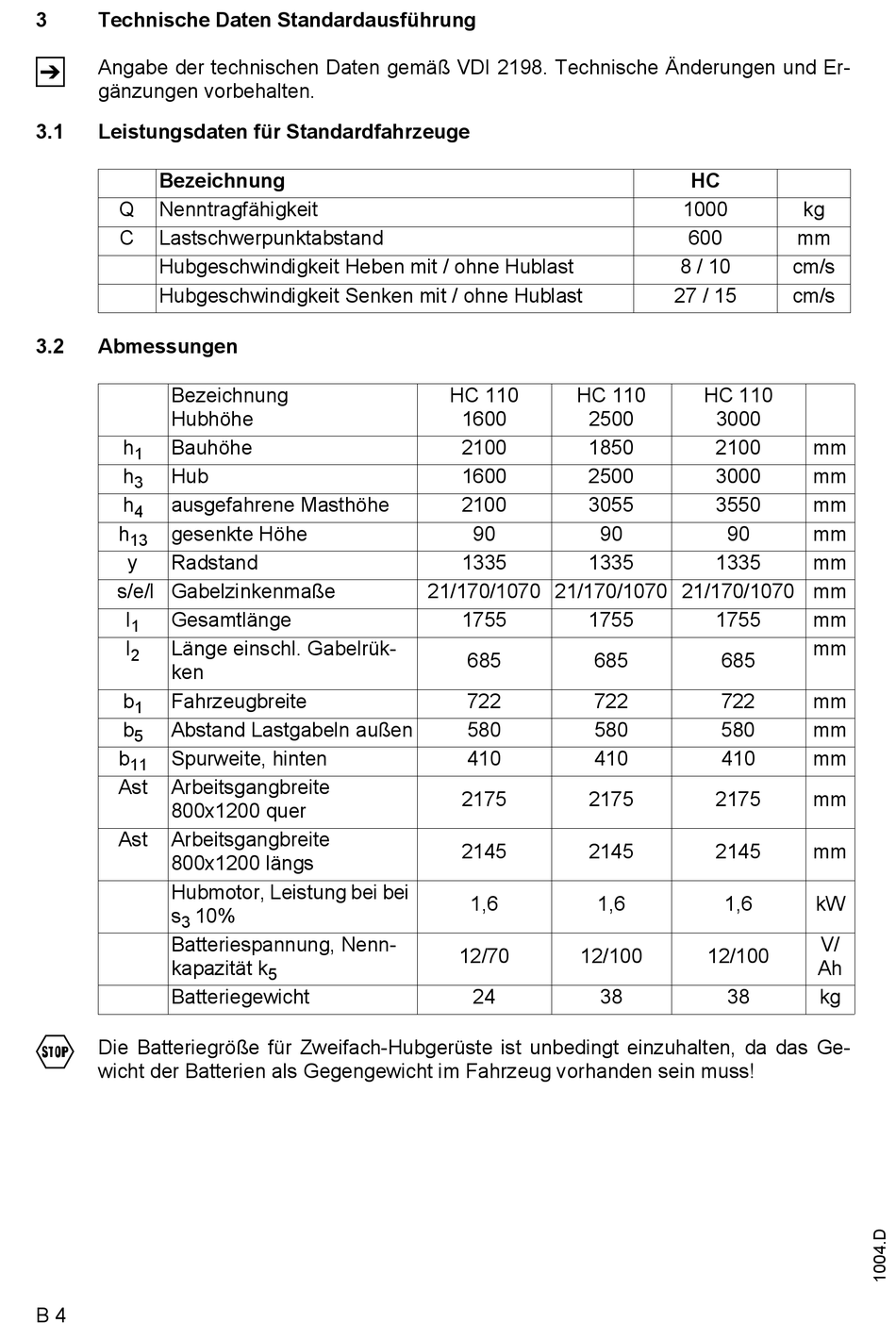

3 Technische Daten Standardausführung
Z
Angabe der technischen Daten gemäß VDI 2198. Technische Änderungen und Er-
gänzungen vorbehalten.
3.1 Leistungsdaten für Standardfahrzeuge
Bezeichnung
Q Nenntragfähigkeit
C Lastschwerpunktabstand
Hubgeschwindigkeit Heben mit / ohne Hublast
Hubgeschwindigkeit Senken mit / ohne Hublast
3.2

Abmessungen

Bezeichnung
Hubhöhe
h Bauhöhe
1
h Hub
3
h ausgefahrene Masthöhe
4
h gesenkte Höhe
13
y Radstand
s/e/l Gabelzinkenmaße
l Gesamtlänge
1
l Länge einschl. Gabelrük-
2
ken
b Fahrzeugbreite
1
b Abstand Lastgabeln außen
5
b Spurweite, hinten
11
Ast Arbeitsgangbreite
800x1200 quer
Ast Arbeitsgangbreite
800x1200 längs
Hubmotor, Leistung bei bei
s 10%
3
Batteriespannung, Nenn-
kapazität k
Batteriegewicht
F
Die Batteriegröße für Zweifach-Hubgerüste ist unbedingt einzuhalten, da das Ge-
wicht der Batterien als Gegengewicht im Fahrzeug vorhanden sein muss!
B 4
21/170/1070 21/170/1070 21/170/1070 mm
5
HC 110 HC 110
1600 2500
2100 1850
1600 2500
2100 3055
90 90
1335 1335
1755 1755
685 685
722 722
580 580
410 410
2175 2175
2145 2145
1,6 1,6
12/70 12/100
24 38
HC
1000 kg
600 mm
8 / 10 cm/s
27 / 15 cm/s
HC 110
3000
2100 mm
3000 mm
3550 mm
90 mm
1335 mm
1755 mm
mm
685
722 mm
580 mm
410 mm
2175 mm
2145 mm
1,6 kW
V/
12/100
Ah
38 kg
