Auch andere angelernte HomeMatic-Komponenten
reagieren nicht auf die Funk-Test-Signale.
Für einen Test aller Komponenten im System muss
ein Rauchalarm (z. B. durch Zigarettenrauch)
ausgelöst werden.

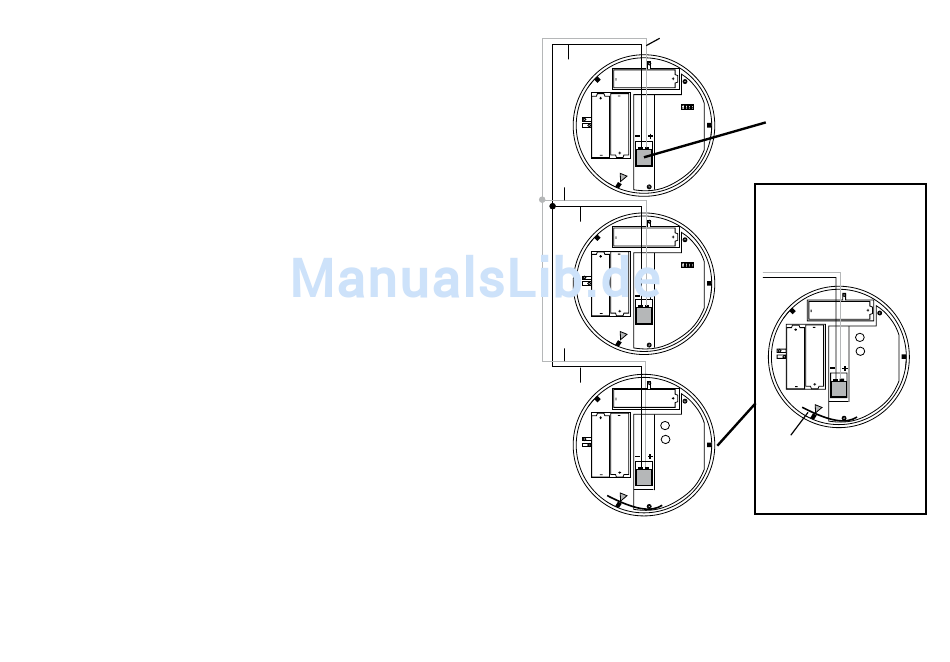

9 Drahtgebundene Vernetzung
mehrerer Rauchmelder
Müssen ein oder mehrere Rauchmelder an einem
Ort montiert werden, der, etwa durch starke
Abschirmung der Gebäudebewehrung oder elek-
tromagnetische Störungen, keine oder nur eine
bedingte Funkverbindung erlaubt, kann die Mel-
desicherheit durch die drahtgebundene Vernet-
zung mehrerer Rauchmelder hergestellt werden.
Eine solche Vernetzung erhöht auch die Mel-
desicherheit an Orten, die zusätzlich zu den o.g.
Gründen weit entfernt oder akustisch abgeschirmt
sind, da bei einem Alarm eines Rauchmelders alle
angeschlossenen Rauchmelder ebenfalls Alarm
auslösen. Da jedoch nur am auslösenden Rauch-
melder die LED in der Prüftaste blinkt, kann der
auslösende Rauchmelder einfach ermittelt werden.
26
J4 J2
J3 J1
–
+
–
+
–
Als Verbindungsleitung ist verdrillte, zweiadrige
Leitung, z. B. J-Y(ST)Y 2 x 2 x 0,6 mm, einzusetzen.
Damit ist eine maximale Gesamt-Netzlänge bis zu
+
Polarität beachten!
Kabelklemme
Leitungsverlegung
im Gerät bei Einsatz
von Funkmodulen:
Antenne
Kabelkontakt mit der
Antenne vermeiden!
27
