ПРЕДУПРЕЖДЕНИЕ
Некоторые части настоящего изделия могут
сильно нагреваться и стать причиной
ожогов. Особое внимание следует уделять в
присутствии детей и людей со сниженными
физическими способностями.
Инструкция по монтажу
Установка, присоединение к электросети и первый пуск в
эксплуатацию входят в обязанности работника с соответствующей
квалификацией. Панели рассчитаны для монтажа на стену или
потолок. Панель может быть поставлена отдельно, но для этого
необходимо дополнительно приобрести опорные ножки. Если
требуется какой-либо иной способ монтажа, об этом следует
проконсультироваться с изготовителем.
Монтаж на потолок
•
Приложите монтажную раму на место, где хотите поместить
панель, карандашом отметьте отверстия по отверстиям в раме.
•
Просверлите отверстия, вставьте шпонки и шурупами
привинтите монтажную раму.
•
Панель подвешивайте за все 4 скобы.
•
Панель вставьте в монтажную раму.
Монтаж на стену
•
Отметьте места отверстий по таблице (рис. 4), просверлите
отверстия, вставьте шпонки и ввинтите частично винт, оставьте
наруже около 5мм.
•
Панель подвешивайте за все 4 скобы.
•
Панель наденьте на винты.
Монтаж – отдельная установка
• Установите панель на ножки и поставьте на место

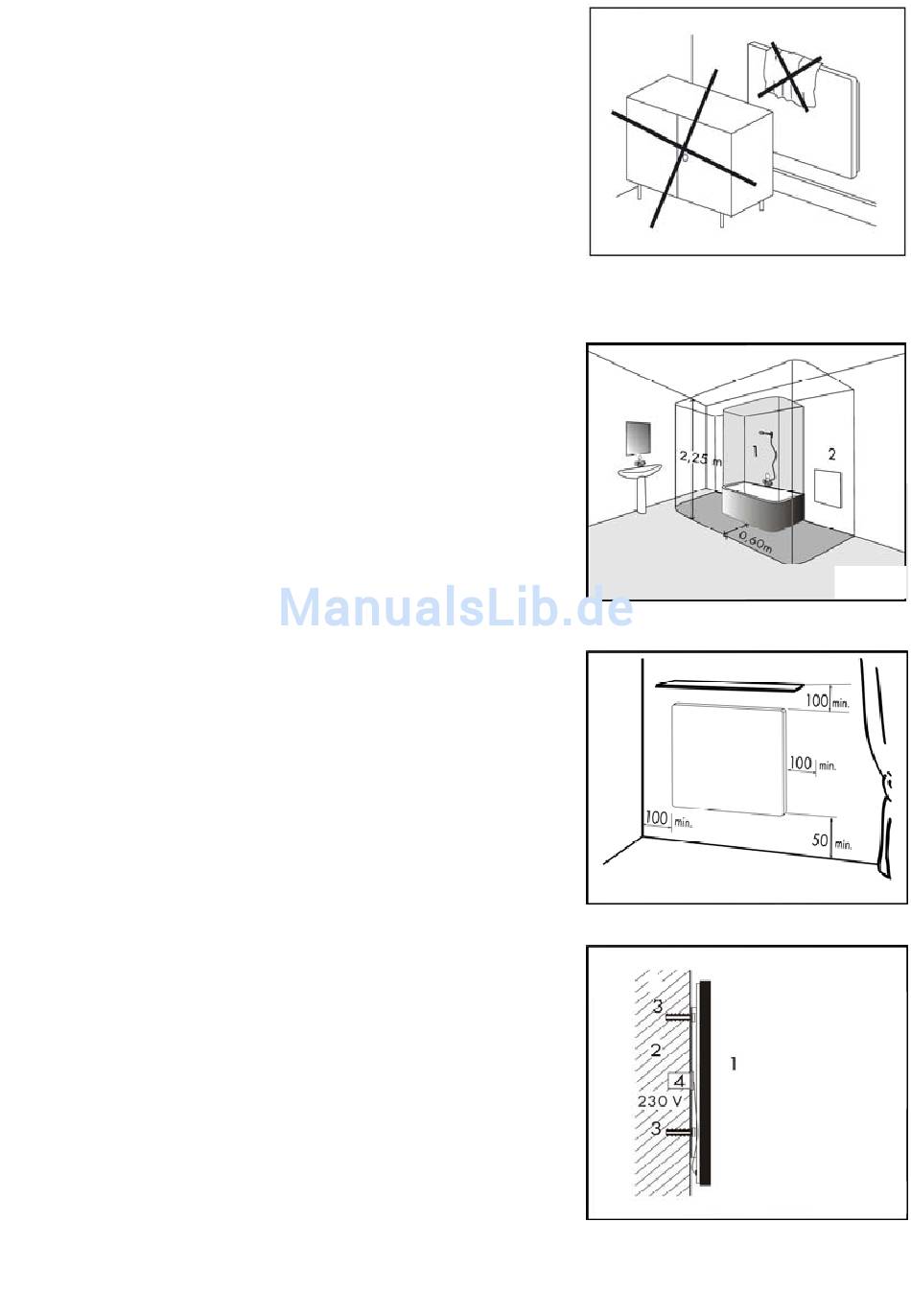

Расстояния
Расстояние между нижней гранью прибора и полом должно быть не
меньше 50 мм, рекомендуется 150 мм. Расстояние сбоку, например, до
мебели, должно быть не меньше 100 мм, а наверх – не менее 100 мм
(см. рис. 2).
В ванных панель должна быть установлена согласно ЧСН 33 2000-7-
701 так, как указано на рис. 1.
14
раэмеры в
(рис. 4)
рис.6
MM
1 панель
2 стена
3 шпонки с шурупами
4 роэетка
.1
рис
.2
рис
.3
рис
