Montážní návod
Instalace, elektrické připojení a první uvedení do provozu smí provádět pracovník s
odpovídající kvalifikací (dle vyhl. 50/78 Sb.). Panely jsou určeny k montáži na
stěnu, strop nebo po dokoupení nožek jako volně stojící. Jiný způsob montáže
musí být konzultován s výrobcem.
Montáž na strop
•
Přiložte montážní rám na místo, kde má být panel umístěn, vyznačte
tužkou otvory dle otvorů na rámu.
•
Vyvrtejte otvory, vsuňte hmoždinky a přišroubujte vruty montážní rám.
•
Panel zavěste vždy za všechny 4 úchyty.
•
Panel zasuňte do montážního rámu.
Montáž na stěnu
•
Označte místa otvorů dle tabulky (obr. 5), vyvrtejte otvory, vsuňte hmoždinky a
zašroubujte šroub, tak aby nebyl úplně zašroubován, vyčníval asi 5mm.
•
Panel zavěste vždy za všechny 4 úchyty.
•
Panel nasuňte na šrouby.
Montáž do prostoru - volně stojící
Nasuňte panel do instalačních nožek a položte jej na místo kde má být umístěn.

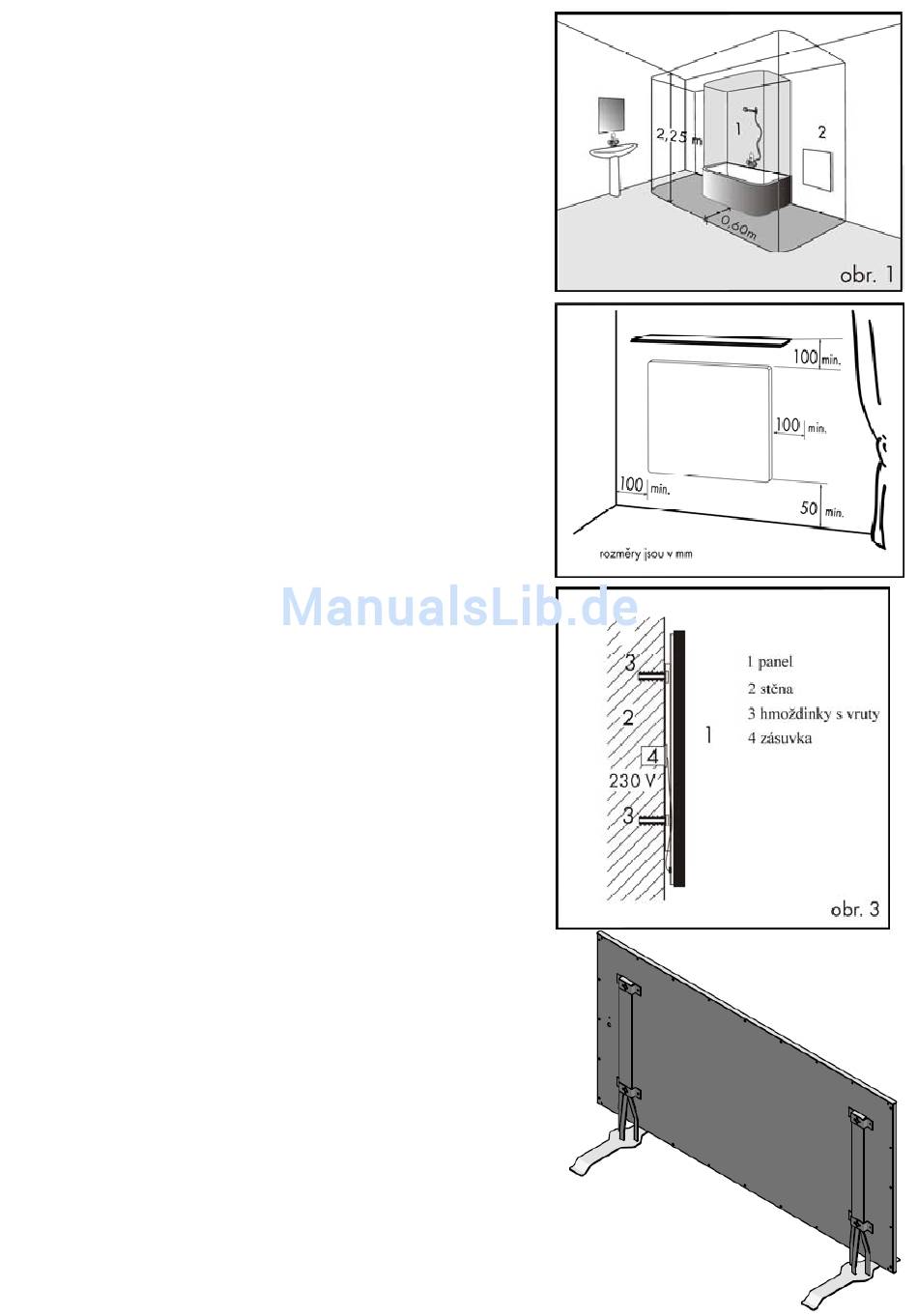

Odstupy
Odstup spodní hrany spotřebiče od podlahy nesmí být menší než 50 mm, doporu-
čeno 150 mm. Odstup na stranu, např. k nábytku, musí být minimálně 100 mm a
směrem nahoru minimálně 100 mm (viz. obr. 2).
V koupelnách musí být panel instalován ve shodě s ČSN 33 2000-7-701 a smí být
umístěn v souladu s obr. 1.
lektrická instalace
E
Panel je vybaven třížilovým kabelem s vidlicí pro zapojení do zásuvky. Délka
přívodní šňůry 1,9m.
Ustřižení vidlice a zkrácení přívodního vodiče není důvodem ke ztrátě záruky
Napájecí kabel je připojený do krabice na stěně, viz. obr. 3.
Panel nesmí být umístěn těsně pod elektrickou zásuvkou.
Napájecí přívod musí být opatřen zařízením pro odpojení od sítě, u něhož se vzdá-
lenost rozpojených kontaktů rovná nejméně 3,5 mm u všech pólů.
Tento napájecí přívod nelze vyměnit. Pokud se přívod poškodí, měl by být
spotřebič vyřazen.
Ovládání panelu
Doporučujeme zajistit ovládání panelu externím prostorovým termostatem
s vypínačem.
Prostorový termostat udržuje nastavenou teplotu vzduchu v místnosti.
Panel je dále vybaven omezovacím termostatem, který zajišuje jeho bezpečnou
funkci.
3
(obr. 4)
.
obr.4
obr.2
