Инструкция по монтажу
Монтаж, подключение к электрической сети и первый ввод в
эксплуатацию должны производиться только работником, имеющим
соответствующую квалификацию. Панели GR рассчитаны на монтаж
на стену. О другом способе монтажа следует проконсультироваться с
изготовителем

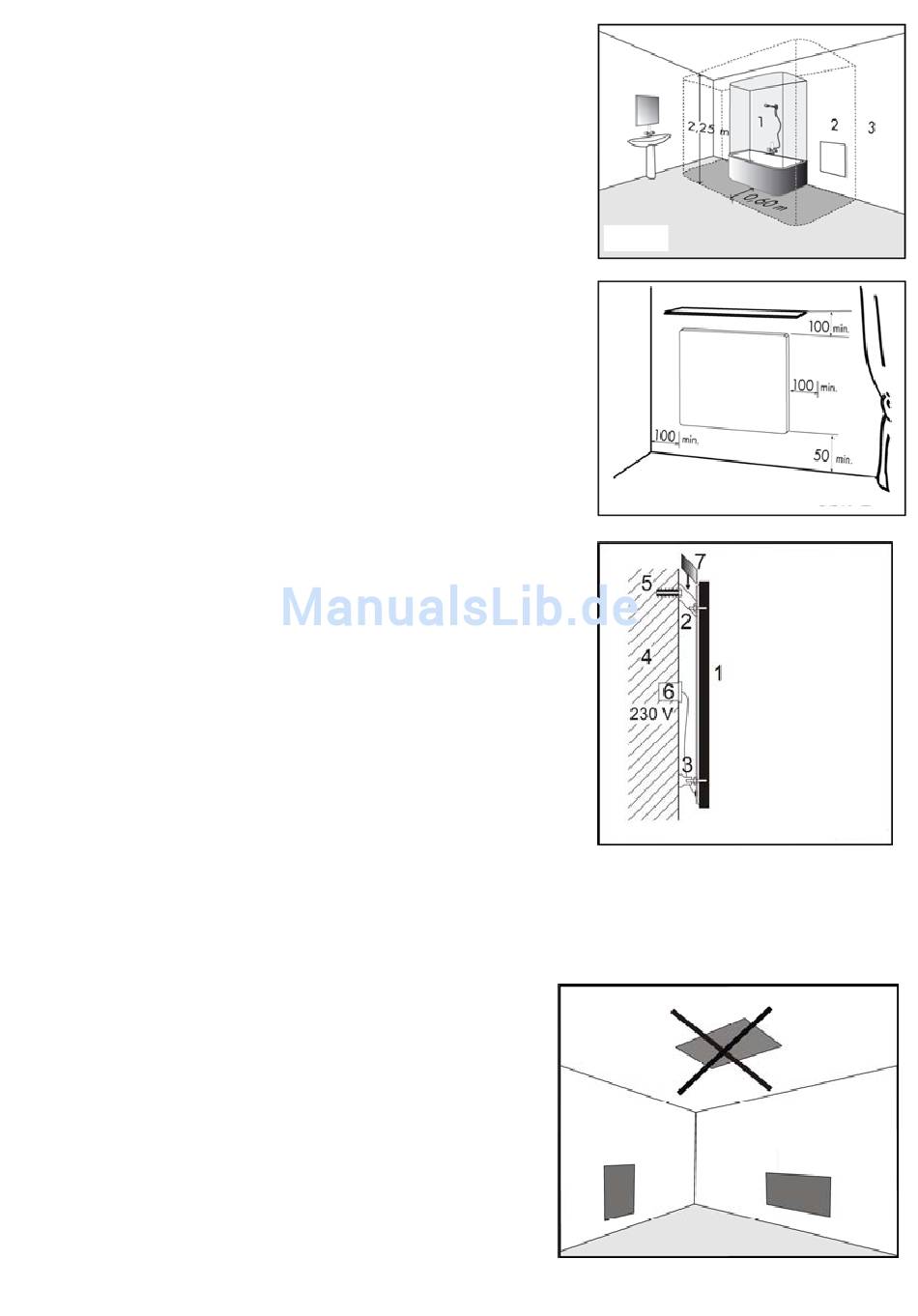

Зазоры
Зазор между нижней гранью электроприбора и полом не должен быть
менее 50 мм. Боковой зазор, например, между электроприбором и
предметами мебели, должен составлять минимально 100 мм, и в
вертикальном направлении - также минимально 100 мм (см. Рис.2).
В ванных комнатах панель должна быть установлена в соответствии с
требованиями стандарта IEC 364-7-701:1984 и может быть размещена в
зонах 2 и 3 (см. Рис.1).
Панель является прибором II класса и защищена от забрызгивания
водой, класс защиты IP 44. Панель нельзя размещать непосредственно
под розеткой электрического тока.
Электроинсталляцию
выключателем, у которого расстояние между открытыми контактами
составляет минимально 3 мм.
Монтаж
Панель упакована в отдельную картонную коробку, и для крепления
на стену используются крепежные консоли. На стену панель можно
прикреплять вертикально
устанавливать на потолок (рис. 4). Отверстия для кронштейнов
просверлите в соответствии с рис. 5 (установка панели по вертикали)
или в соответствии с рис. 6 (установка панели по горизонтали).
. Размеры А – это расстояния между просверленными отверстиями, а
размеры В, С и D – минимальные расстояния удаления отверстий от
окружающих предметов.
Консоли крепятся к стене при помощи шурупов и дюбелей (не входят
в комплект поставки), их нужно выбирать с учетом типа материала
стены и веса панели (Гипсокартон толщины. минута 12,5 мм например
MOLLY / Rigips, Хартмут / Kanuf).
Панель необходимо подвесить на консолях на двух верхних винтах (в
зависимости от способа подвески), затем закрепить панель на
консолях, прочно затянув приготовленные гайки с прокладками.
Закрепляющие гайки навинчены на двух винтах панели, подготовлены
к подвешиванию в горизонтальном положении.
В комплект поставки панели входят также установочные опоры, при
помощи которых, после навинчивания на нижние винты панели,
регулируется расстояние от панели до стены и колпачки крепежных
кронштейнов (рис. 3).
На Рис. 3 изображен боковой вид панели, повешенной на стену.
8
нужно оборудовать
или горизонтально,
Рис
двухполюсным
запрещено
Рис. 4
.1
раэмеры приведены в мм
1. стеклянная панель
2. консоли
3. установочные опоры
4. стена
5. дюбели с шурупами
6. подсоединительная
коробка
7. колпачок
кронштейнов
.2
Рис
.3
Рис
