Инструкция по монтажу
Установка, присоединение к электросети и первый пуск в
эксплуатацию входят в обязанности работника с
соответствующей квалификацией. Панели рассчитаны для
монтажа на стену. Если требуется какой-либо иной способ
монтажа, об этом следует проконсультироваться с
изготовителем.
Монтаж на стену
•

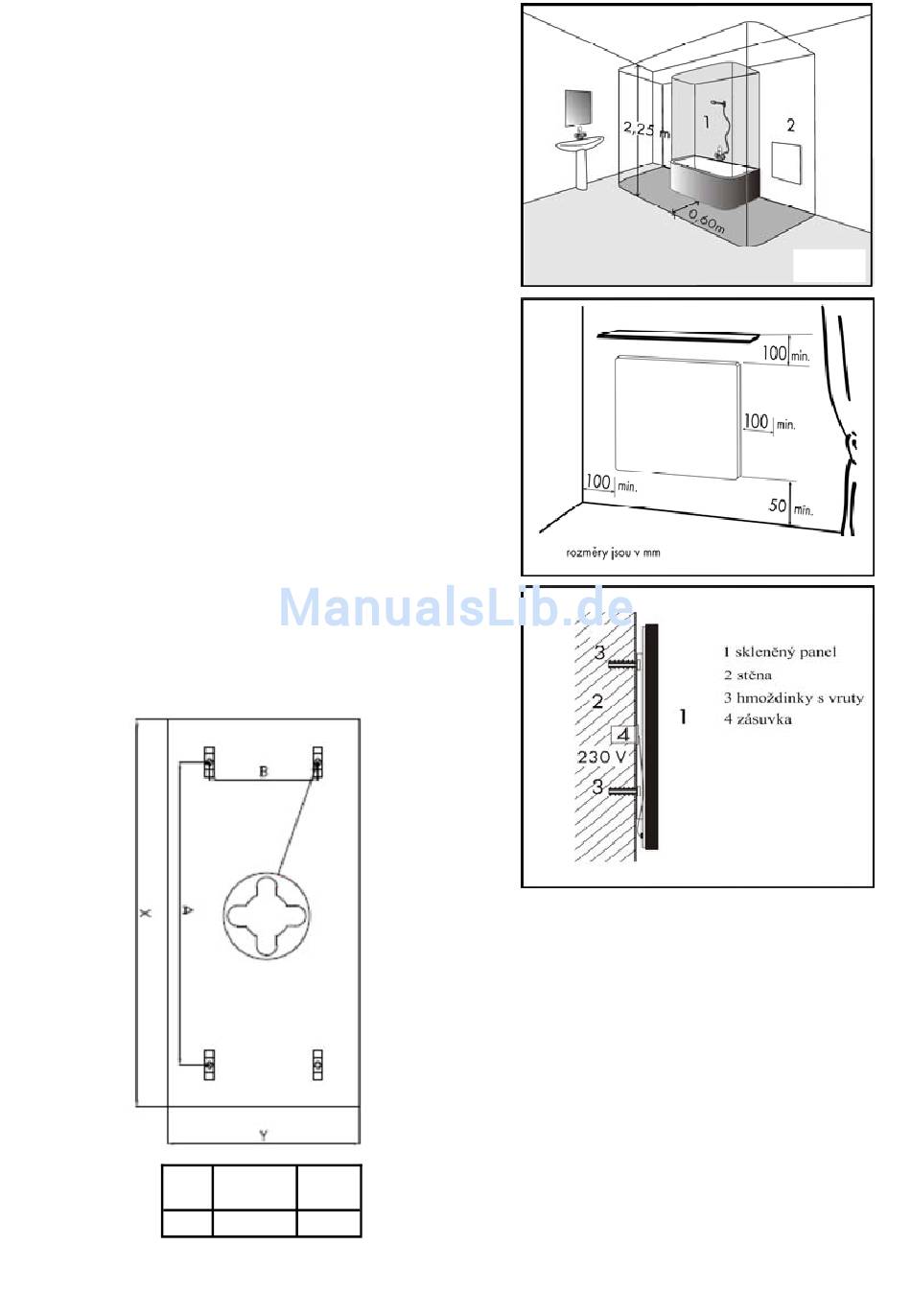

Отметьте места отверстий по таблице (рис. 6),
просверлите отверстия, вставьте шпонки и ввинтите
частично винт, оставьте наруже около 5мм.
•
Панель подвешивайте за все 4/6 скобы.
•
Панель наденьте на винты.
Расстояния
Расстояние между нижней гранью прибора и полом должно
быть не меньше 50 мм, рекомендуется 150 мм. Расстояние
сбоку, например, до мебели, должно быть не меньше 50 мм,
а наверх – не менее 50 мм (см. рис. 3). Перед панелью
необходимо оставить свободное место шириной не менее 50
см.
В ванных панель должна быть установлена согласно ЧСН 33
2000-7-701 так, как указано на рис. 2. Панель относится к
приборам класса II , защита IP 44. Панель не разрешается
устанавливать непосредственно
штепсельной розеткой.
W
400
17
под электрической
A B
(mm) (mm)
643 190
.2
рис
.3
рис
.4
рис
