9. Technische Daten.
Stromversorgung
Leistungsaufnahme (ohne Gebläse und Pumpe)
Messbereich von Temperaturen (KTY 81–210)
Messbereich von Brennertemperatur (KTY 81–210)
Messbereich von Brennertemperatur (PT–1000)
Einstellbereich der Kesseltemperatur
Software-Schutz gegen Kesselüberhitzung
Hardware-Schutz gegen Kesselüberhitzung
Summarische Strombelastbarkeit von Ausgängen
Maße (H x B x L)

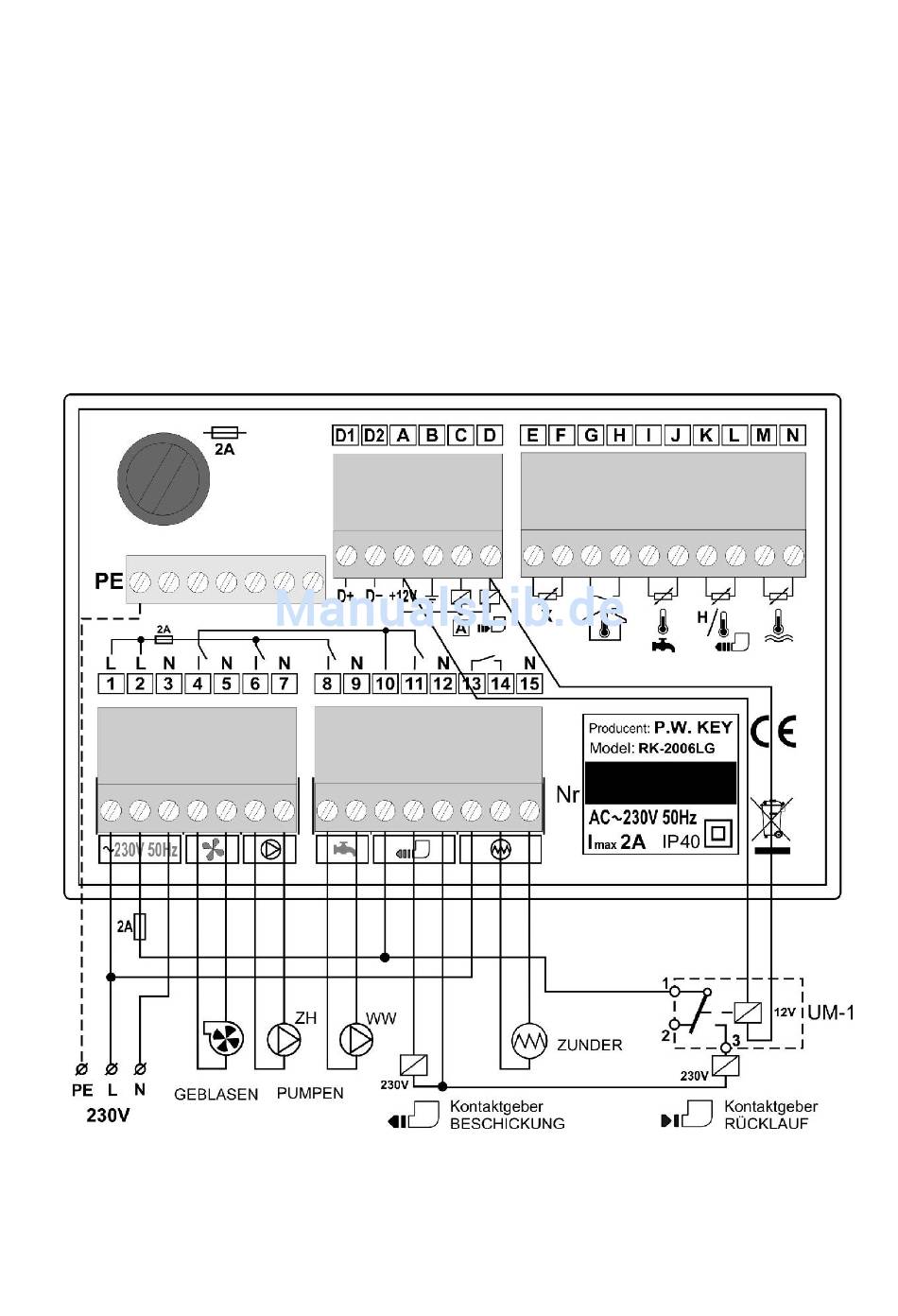

Abbildung 3. Anschlussschema des Reglers RK-2006LG
24
(mit Brennstoff-Rücklaufsystem).
230V ± 10%, 50Hz
< 4 VA
- 9 ÷ 109°C ± 1°C
- 9 ÷ 109°C ± 1°C
- 30 ÷ 500°C ± 3°C
30 ÷ 90°C ± 1°C
90 ÷ 99°C ± 1°C
>95°C ± 1°C
max. 2 A / 230V
96 x 144 x 94 mm
