5.7 AC WATT/VA/Wh Messung über Stromwandler
Messungen mit einer Stromzange werden ähnlich wie die in Kapitel 5.1 und 5.2 beschriebenen
Messungen durchgeführt. Es müssen jedoch einige Besonderheiten berücksichtigt werden.
1. Schalten Sie das Gerät ein.
Drücken Sie den „AC V/A/WATT" Schalter (3-3), um die AC V/A/WATT-Messfunktion
2.
zu aktivieren.
Drücken Sie den „CURRENT IN" Schalter (3-6), um direkte Messung auszuwählen.
3.
4. ACHTUNG: Trennen Sie das zu prüfende Objekt von der Spannungsquelle.
Drücken Sie die „WATT ZERO" Taste (3-8), um das Display zu nullen. Verbinden Sie
5.

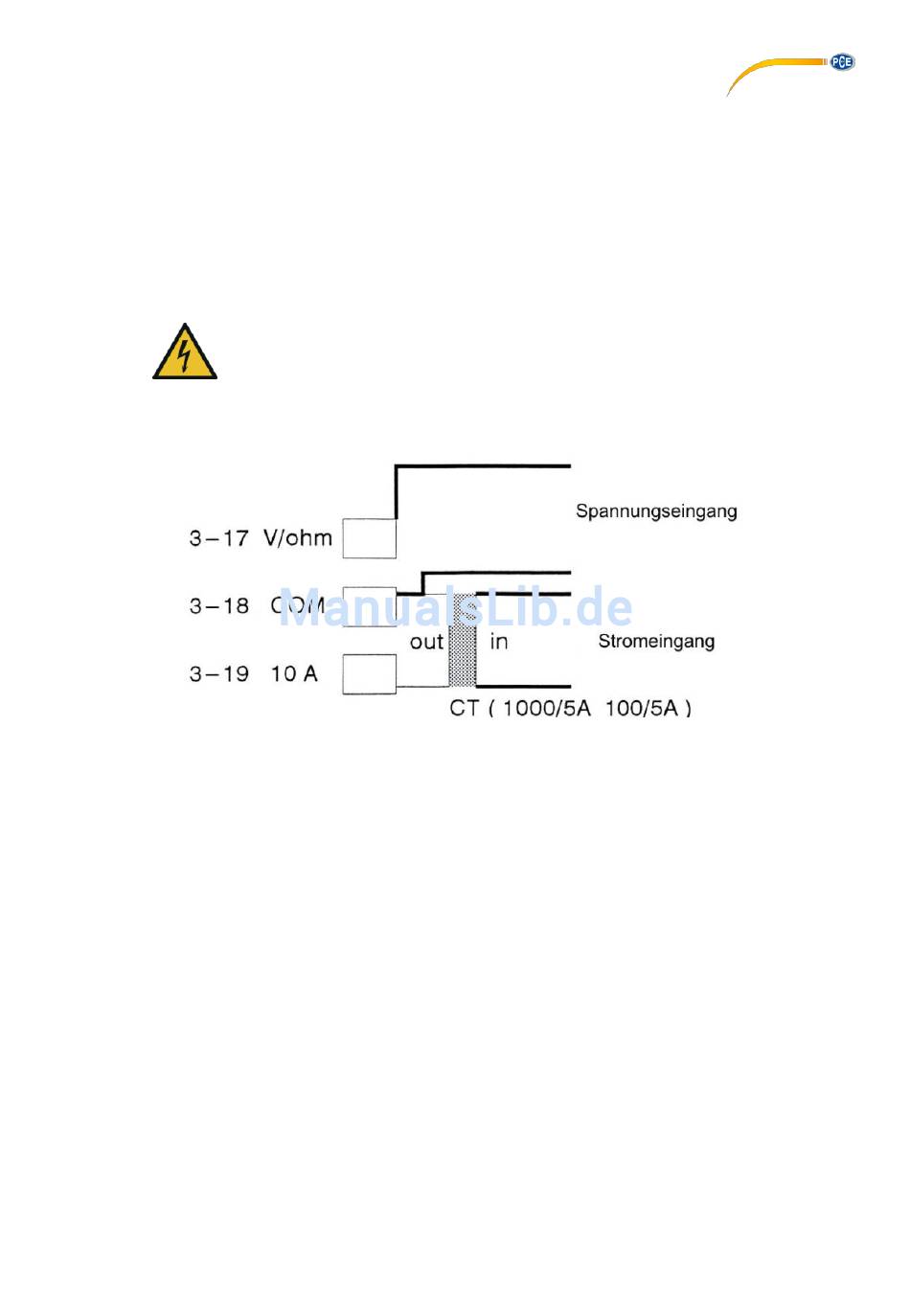

anschließend die Messleitungen - wie auf dem folgenden Bild zu sehen – mit dem
Messgerät:
Spannung: „V/Ohm" Buchse (3-17) und „COM" Buchse (3-18)
Stromstärke: Ausgang Stromwandler an „10 A" Buchse (3-19) und „COM" Buchse (3-
18)
Drücken Sie die „CURRENT MODE" Taste (3-12), um den korrekten Stromwandler
6.
auszuwählen (CT 100/5A oder CT 1000/5A). Das Display zeigt an, welcher
Stromwandler ausgewählt ist.
