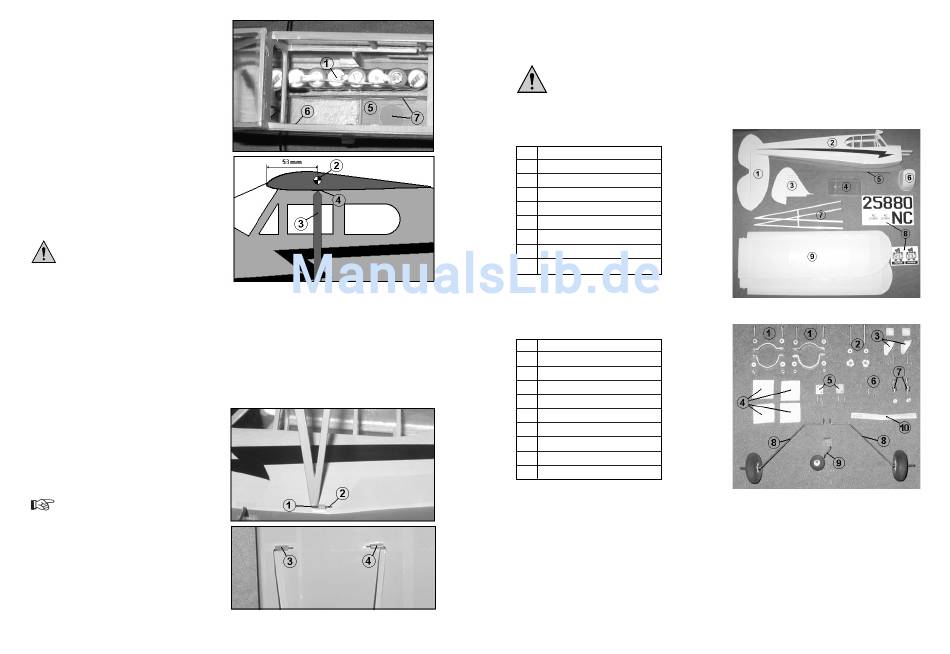

Ontvanger, regelaar en vliegaccu
De precieze montageposities van de ontvanger
en van de vliegregelaar zijn in eerste instantie van
de maten van de gebruikte modules en van het
gewicht van de vliegaccu afhankelijk. Daardoor is
het aan te bevelen, eerst alleen de vliegaccu (1)
rechts van de middenverbinding te plaatsen en
met de klittenband vast te zetten. Aansluitend
wordt de vleugel gemonteerd en het zwaartepunt
(2) gecontroleerd. Die moet in de buurt van 53
mm achter de neusbalk liggen. Onze tip: Voor dit
instelwerk worden speciale zwaartepunt-weegu-
nits aangeboden. Toch kunt u ook zeer makkelijk
met enige houten balkjes een passende stellage
(3) bouwen. Dunne strippen van hout en metaal
(4) verhinderen daarbij het indrukken van de folie
aan de onderkant van de vleugel.
Probeer nu door het verschuiven van de accu en
door het gericht positioneren van ontvanger en
regelaar het zwaartepunt zonder het aanbrengen
van lood in te stellen. Voor regelaar en montage
van de ontvanger wordt eveneens de zelfkleven-
de klittenband gebruikt.
Om storingen van de ontvanger door de
vliegregelaar te vermijden, moet u pro-
beren de beide componenten met de
grootsmogelijke afstand in het model te
monteren.
De ontvanger wordt links van de middenverbin-
ding (5) en de regelaar in de buurt van de motor
gemonteerd. In de linker rompwand is de ope-
ning voor de functieschakelaar (6) reeds voorbe-
reid. Tenslotte wordt nog de folie over de beide
cirkelvormige openingen voor de afvoerlucht (7)
verwijderd. Tenslotte wordt nog de folie over de
beide cirkelvormige openingen voor de afvoer-
lucht (7) verwijderd.
Montage van de vleugelsteunen
Hang de steunen eerst van voren in de lussen
aan de romp (1).
Let erop, dat de steun tot er tot aan de
aanslag wordt ingeschoven en de draad
aan het achterste einde van de lus is te
zien. (2)
Aansluitend wordt de steun eerst in een vleugel-
lus (3) geschoven, dan voorzichtig uit elkaar
getrokken en in de tweede lus (4) aan de vleugel
geschoven. Bij correcte uitvoering van de monta-
ge houdt de steun door zijn eigen voorspanning
en hoeft hij zelf niet te worden gesteund. Omdat
het bij de steunen om een dragend element gaat,
moet u uw model nooit zonder deze onderdelen
gebruiken.
44
Lieferumfang
Bevor Sie mit dem Bau beginnen, sollten Sie anhand der Stückliste den Lieferumfang Ihres Modells kontrol-
lieren.
Bausatz-Inhalt:
1
Höhenleitwerk
2
Rumpf
3
Seitenleitwerk
4
Frontscheibe
5
Bowdenzug-Drähte
6
Motorhaube
7
Tragflächenstreben
8
Dekor-Aufkleber
9
Tragflächenhälften
Afbeelding16
Inhalt Kleinteilebeutel:
1
Motorbefestigung
2
Tragflächen-Schrauben
3
Ruderhörner
4
Klettverschluss-Elemente
5
Fahrwerks-Befestigung
6
Motorhauben-Schrauben
7
Stehbolzen
8
Hauptfahrwerk
9
Heckfahrwerk
10
Tragflächen-Verbinder
Zum Aufbau und Betrieb ist folgendes Zubehör erforderlich:
Aufbau:
Balsamesser, Schere, Minibohrmaschine mit unterschiedlichen Bohrern, Schraubendreher, Folienstift, 5-
min Epoxyd-Harz, evtl. Thixotropiermittel (Micro-Ballon oder Baumwollflocken) zum Eindicken des Harzes,
Sekundenkleber, Silikon-Klebstoff, Schleifpapier, Bügeleisen, Klettverschluss, doppelseitiges Klebeband
und Schaumstoff.
Betrieb:
Zum Fliegen sind eine geeignete Fernsteueranlage mit min. 3 Kanälen, 2 Micro-Servos, ein elektronischer
Regler, ein Elektromotor der Größe 400 mit Propeller und ein geeigneter Flugakku erforderlich.
Afbeelding 17
Achtung! Trotz sorgfältiger Fertigung kann sich die Bespannfolie am Rumpf, den Tragflächen
und an den Leitwerken durch Temperatur- und Feuchtigkeitsschwankungen wieder lösen und
Blasen bzw. Falten bilden. Jedoch lassen sich diese Falten und Blasen verhältnismäßig leicht
mit einem Folien-Bügeleisen, einem normalen Bügeleisen (untere Temperatureinstellung) oder
mit einer Heißluft-Pistole beseitigen.
Bild 01
Bild 02
5
