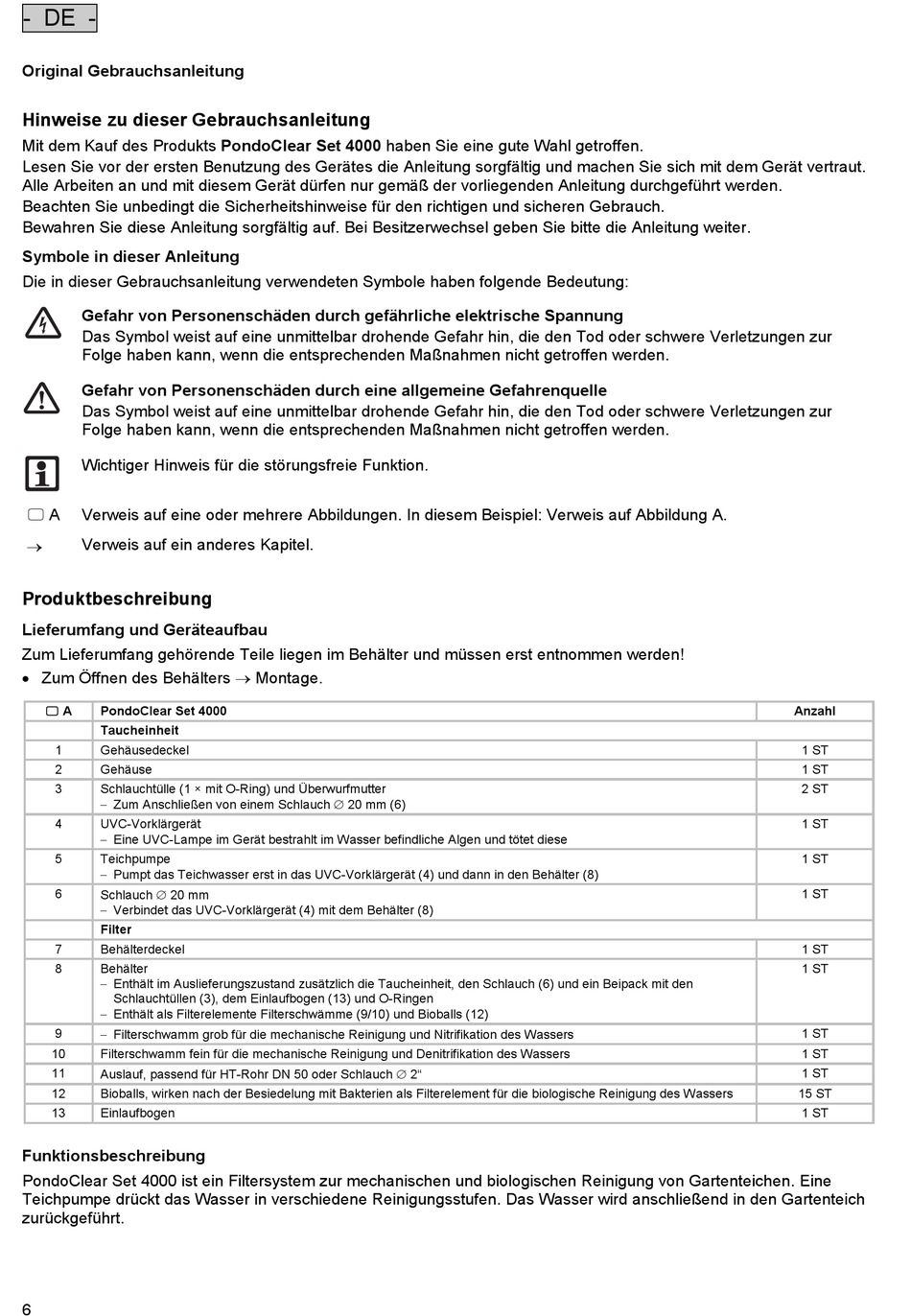

Original Gebrauchsanleitung
Hinweise zu dieser Gebrauchsanleitung
Mit dem Kauf des Produkts PondoClear Set 4000 haben Sie eine gute Wahl getroffen.
Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.
Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.
Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.
Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.
Symbole in dieser Anleitung
D
Die in dieser Gebrauchsanleitung verwendeten Symbole haben folgende Bedeutung:
Gefahr von Personenschäden durch gefährliche elektrische Spannung
Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur
Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.
Gefahr von Personenschäden durch eine allgemeine Gefahrenquelle
Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur
Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.
Wichtiger Hinweis für die störungsfreie Funktion.
 A Verweis auf eine oder mehrere Abbildungen. In diesem Beispiel: Verweis auf Abbildung A.

Verweis auf ein anderes Kapitel.

Produktbeschreibung

Lieferumfang und Geräteaufbau
Zum Lieferumfang gehörende Teile liegen im Behälter und müssen erst entnommen werden!
 Zum Öffnen des Behälters  Montage.
 A PondoClear Set 4000
Taucheinheit
1 Gehäusedeckel
2 Gehäuse
3 Schlauchtülle (1 × mit O-Ring) und Überwurfmutter
 Zum Anschließen von einem Schlauch  20 mm (6)
4 UVC-Vorklärgerät
 Eine UVC-Lampe im Gerät bestrahlt im Wasser befindliche Algen und tötet diese
5 Teichpumpe
 Pumpt das Teichwasser erst in das UVC-Vorklärgerät (4) und dann in den Behälter (8)
6 Schlauch  20 mm
 Verbindet das UVC-Vorklärgerät (4) mit dem Behälter (8)
Filter
7 Behälterdeckel
8 Behälter
 Enthält im Auslieferungszustand zusätzlich die Taucheinheit, den Schlauch (6) und ein Beipack mit den
Schlauchtüllen (3), dem Einlaufbogen (13) und O-Ringen
 Enthält als Filterelemente Filterschwämme (9/10) und Bioballs (12)
 Filterschwamm grob für die mechanische Reinigung und Nitrifikation des Wassers
9
10 Filterschwamm fein für die mechanische Reinigung und Denitrifikation des Wassers
11 Auslauf, passend für HT-Rohr DN 50 oder Schlauch  2"
12 Bioballs, wirken nach der Besiedelung mit Bakterien als Filterelement für die biologische Reinigung des Wassers
13 Einlaufbogen

Funktionsbeschreibung

PondoClear Set 4000 ist ein Filtersystem zur mechanischen und biologischen Reinigung von Gartenteichen. Eine
Teichpumpe drückt das Wasser in verschiedene Reinigungsstufen. Das Wasser wird anschließend in den Gartenteich
zurückgeführt.
6
Anzahl
1 ST
1 ST
2 ST
1 ST
1 ST
1 ST
1 ST
1 ST
1 ST
1 ST
1 ST
15 ST
1 ST
