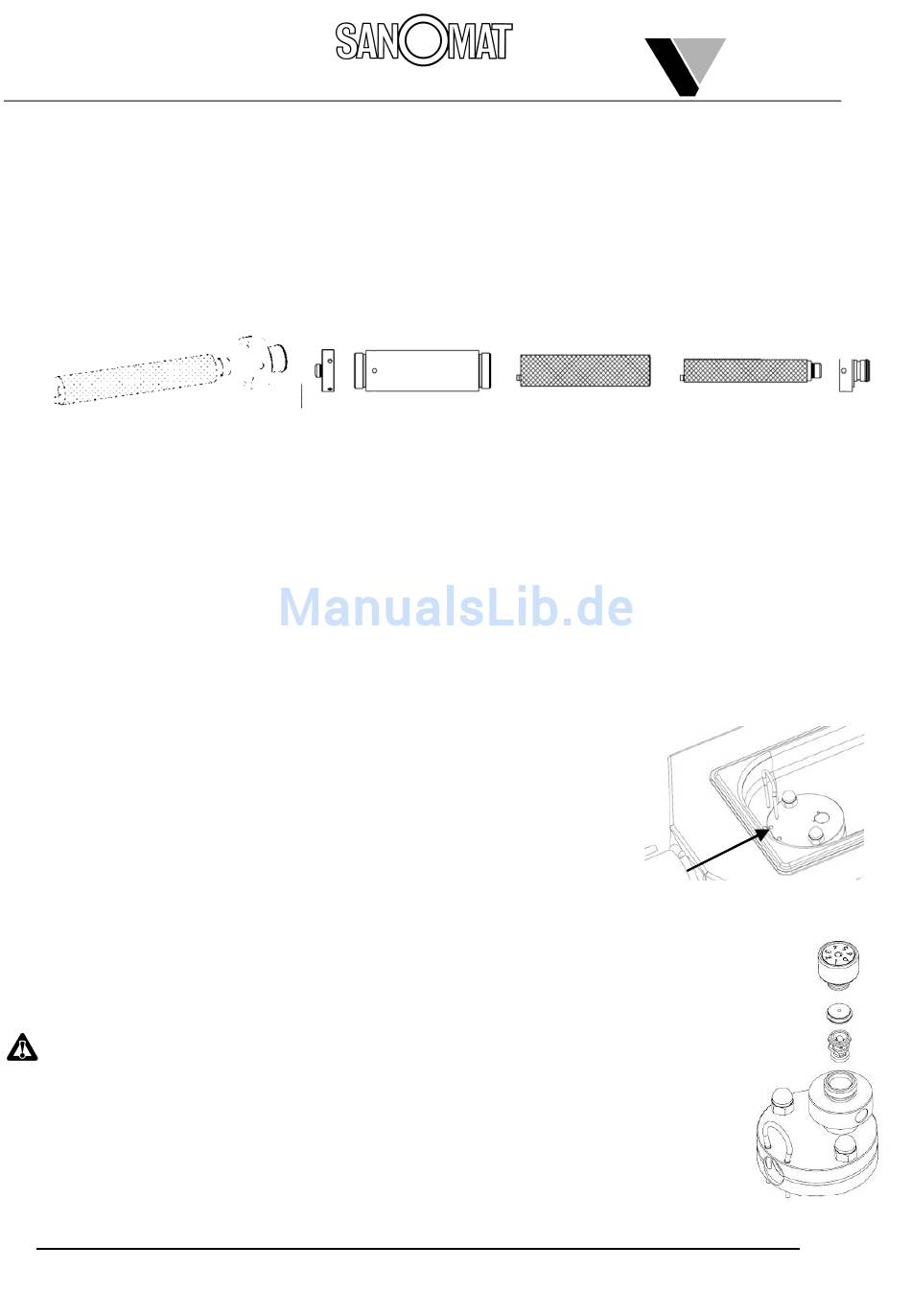

SANOMAT RAHMATOR Betriebsanleitung Seite 18

• Setzen Sie die Pumpe so ein, dass sie auf dem Pumpenflansch aufsitzt und
setzen Sie die Steuerscheibe (Arretierung beachten) und dann den Ventilkopf
auf die Pumpe auf. (Abb. 15)
• Schrauben Sie die dünne Widerstandwelle am Eingangsstück fest (Abb. 16)
• Schieben Sie die große Widerstandswelle über die Dünne und führen beides
in das Schlagrohr ein (Abb. 17)
• Verschrauben Sie mithilfe des Hakenschlüssels das Eingangsstück mit dem
Schlagrohr (Abb. 8)
• Verschrauben Sie nun an der anderen Seite das Ausgangsstück mit Hilfe des
Hakenschlüssels (Abb. 8)
• Setzen Sie das Mundstück mit der Garniertülle und der kleinen
Widerstandswelle wieder zusammen, schrauben Sie sie gut mit dem
Schlitzschraubendreher fest (ACHTUNG! Die kleine Widerstandswelle bewegt
sich noch etwas) (Abb. 14)
• Schrauben Sie den Auslauf auf das Ausgangsstück des Schlagrohrs und
ziehen Sie es mit dem Hakenschlüssel an.
• Führen Sie das komplette Schlagsystem durch das
Gehäuse und mit leichten Drehbewegungen in den
Ventilkopf ein und stecken Sie die Gabel in den
Ventilkopf. Drehen und schieben Sie das Schlagrohr
dabei so lange hin und her, bis sich die Gabel bis zum
Anschlag einstecken lässt. (Abb. 18)
• Setzen Sie die Hutmuttern auf und ziehen Sie sie mit dem
Steckschlüssel wechselweise fest.
• Setzen Sie das Luftregulierungs-Gehäuse mit leichten
Drehbewegungen in den Ventilkopf, bis es korrekt einrastet:
Saugrohr-Bohrung nach rechts, nicht nach hinten! (Abb. 19)
• Setzen Sie das Rückschlagventil und die Luftdüsenscheibe in das
Luftregulierungsgehäuse ein und setzen Sie die
Luftregulierungsschraube auf. (Abb. 19)
• Drehen Sie die Luftregulierungsschraube ganz zu und drehen Sie
sie dann auf den gewohnten Wert zurück.
18
Original-Betriebsanleitung Rahmator - Technische Änderungen vorbehalten - Haftungs- und Garantieansprüche aufgrund
unsachgemäßer Handhabung sind grundsätzlich ausgeschlossen - Das Design der Maschine sowie der einzelnen Teile
Schlagsahne-Automaten
Abb. 16
kann von den Abbildungen abweichen - die Funktion bleibt die selbe!
*Nicht bei SANOMAT Amigo enthalten – Abb. dient nur als Beispiel
Abb. 17
Abb. 18
Abb. 19
