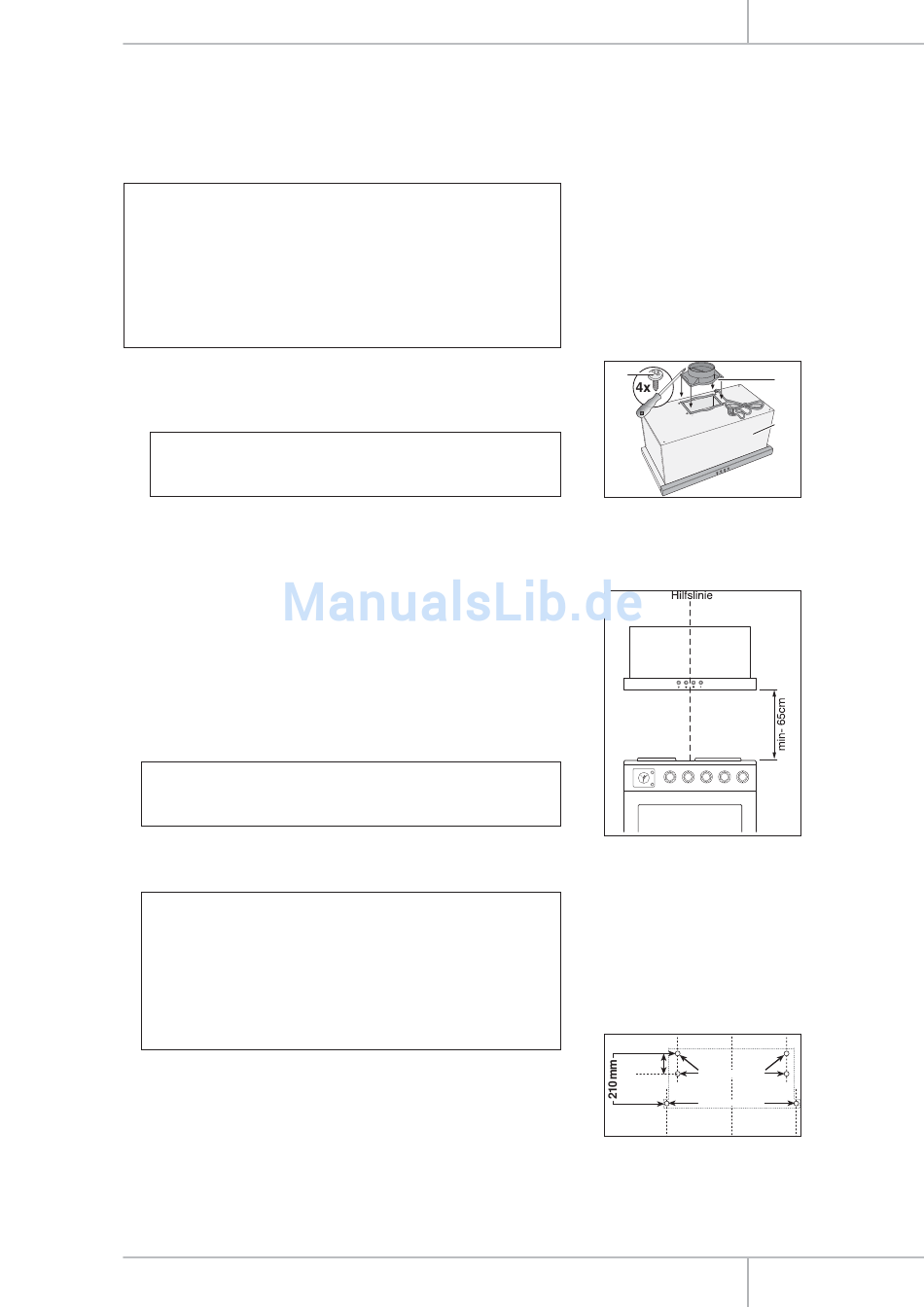

Wandmontage
Bitte beachten!
• Um Beschädigungen des Geräts durch beim Bohren ent-
stehenden Staub zu vermeiden, wird empfohlen, die Bohr-
löcher für die Wandhalterung des Kamins zu bohren, bevor
die Flachschirmhaube montiert ist.
• Rücken Sie wenn möglich den Herd beiseite, so dass Sie
genügend Platz für die Montage der Flachschirmhaube ha-
ben.
1. Nur bei Abluftbetrieb: Die Rückschlagklappe 2 oben auf
die Flachschirmhaube 1 setzen und mit vier Blechschrauben
4 festschrauben.
Bitte beachten!
• Dieser Arbeitsschritt entfällt, wenn das Gerät im Umluft-
betrieb betrieben wird.
2. Um das Gerät exakt über der Mitte des Herds zu platzieren,
zunächst eine Hilfslinie an die Wand zeichnen (senkrechte Li-
nie mit Hilfe einer Wasserwaage oder einem Lot von der Mitte
des Herds bis zur Decke).
3. Flachschirmhaube 1 so an die Wand halten, dass der Min-
destabstand zum Herd (bei Gasherden min. 65 cm) eingehal-
ten wird, und die Mitte der Flachschirmhaube und die senk-
rechte Hilfslinie fluchten.
Ausrichtung mit einer Wasserwaage prüfen.
4. Mit einem Bleistift die Bohrlöcher für die Halteschiene 3 mar-
kieren.
Bitte beachten!
• Die beiden Bohrlöcher müssen einen Abstand von
560 mm haben.
5. Außerdem die vier Bohrlöcher zur Aufhängung der Flach-
schirmhaube markieren.
Bitte beachten!
• Die beiden oberen Bohrlöcher für die Aufhänger müssen
einen Abstand von 495 mm haben und sich 210 mm
oberhalb der Bohrlöcher für die Halteschiene befinden.
Die beiden unteren für die Sicherung müssen ebenfalls
einen Abstand von 495 mm haben und sich 100 mm un-
ter den oberen Bohrlöchern (=110 mm über den Bohrlö-
chern für die Halteschiene) 3 befinden.
Die Bohrlöcher sollten nun das nebenstehende Schema ha-
ben:
6. An den markierten Stellen Löcher mit einem den Dübeln ent-
sprechenden Durchmesser und ausreichender Tiefe in die
Wand bohren.
Flachschirmhaube SY-6003-E-C-600
Vorbereitung
4
2
1
100 mm
495 mm
560 mm
