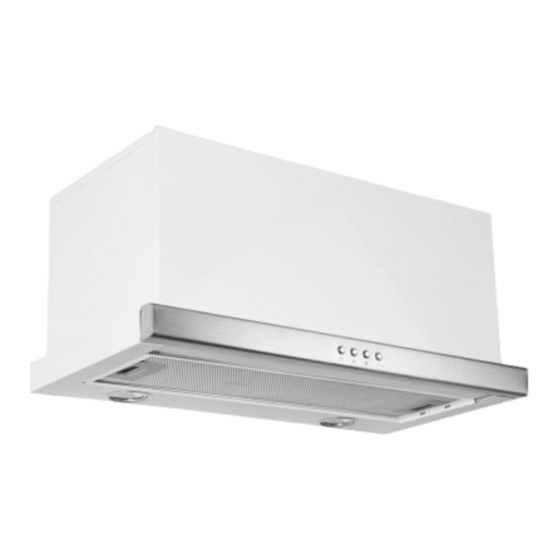

- Seite 1 SY-6003-E-C-600 Gebrauchsanleitung Unterbau-Dunstabzugshaube Anleitung Nr.: 92806 HC 20150120 Bestellnummer: 397 222 Nachdruck, auch aus zugs wei- se, nicht ge stat tet!
-
Seite 2: Information
Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze! Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und An- weisungen an den nachfolgenden Verwender des Produkts weiter. Unterbau-Dunstabzugshaube SY-6003-E-C-600... -
Seite 3: Inhaltsverzeichnis
Verpackung entsorgen ......28 Stromanschluss ........12 Entsorgung des Geräts ......28 Kohlefilter entsorgen .......28 Montage............13 Werkzeuge und Hilfsmittel .......13 Stichwortverzeichnis ........30 Schutzfolien entfernen ......13 Technische Daten ........32 Nur für Abluftbetrieb ........14 Zubehör ...........32 Dunstabzugshaube montieren ....15 Kohlefilter für Umluftbetrieb einsetzen ..19 Unterbau-Dunstabzugshaube SY-6003-E-C-600... -
Seite 4: Fünf Minuten Für Ihre Sicherheit
Kundendienst oder eine ähnlich qualifizierte Person Mobilfunk max. 0,60 €/Anruf) ersetzt werden, um Gefährdungen zu vermeiden. • Reparaturen an Elektrogeräten dürfen nur von auto- risierten Fachkräften ausgeführt werden. Unsachge- mäß durchgeführte Reparaturen können erhebliche Gefahren für den Benutzer bedeuten. Unterbau-Dunstabzugshaube SY-6003-E-C-600... - Seite 5 Sollten Sie sich bei der Auswahl nicht sicher sein, las- sen Sie sich durch einen Fachmann beraten. • Benutzen Sie zur Montage eine stabile Stehleiter, und lassen Sie sich auf jeden Fall von einer zweiten Per- son helfen. Unterbau-Dunstabzugshaube SY-6003-E-C-600...
-
Seite 6: Besondere Sicherheitshinweise Für Abluft Betrieb
• Ein gefahrloser Betrieb ist möglich, wenn z.B. durch nicht verschließbare Öffnungen in Türen, Fenstern oder Zuluftmauerkästen die Verbrennungsluft nach- strömen kann, und wenn im Aufstellungsraum ein Un- terdruck von höchstens 0,04 mbar erreicht wird. Da- durch wird ein Rücksaugen der Abgase vermieden. Unterbau-Dunstabzugshaube SY-6003-E-C-600... -
Seite 7: Weitere Sicherheitshinweise
Wartung kann dazu führen, dass sich Fettrückstän- de entzünden. • Fettrückstände an der Dunstabzugshaube oder in den Fettfiltern können sich bei großer Hitzeeinwirkung ent- zünden. Reinigen Sie deshalb regelmäßig die Ober- flächen der Dunstabzugshaube und die Fettfilter. Unterbau-Dunstabzugshaube SY-6003-E-C-600... - Seite 8 Abluft. Fragen Sie Ihren Bezirksschorn- steinfeger um Rat. • Behandeln Sie Fettfilter vorsichtig, damit das feine Geflecht nicht verbiegt oder knickt. • Setzen Sie Fettfilter nach der Reinigung erst wieder ein, wenn sie völlig getrocknet sind. Unterbau-Dunstabzugshaube SY-6003-E-C-600...
- Seite 9 • Werden im gleichen Raum auch offene Feuerstellen betrie- ben, erkundigen Sie sich vor Montage bei Ihrem Bezirks- schornsteinfeger nach den örtlichen Vorschriften. • Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. • Beachten Sie unbedingt die Sicherheitshinweise. Unterbau-Dunstabzugshaube SY-6003-E-C-600...
-
Seite 10: Teileliste
Fachhandel (z.B. einem Baumarkt) erwerben. Sie benötigen: 6 Schrauben und dazu passende Dübel. Zubehör (nicht im Lieferumfang enthalten) – Aktivkohlefilter (erforderlich für Umluft betrieb) Die Bezugsquelle finden Sie unterhalb der Tabelle „Technische Daten“ auf Seite 32. Unterbau-Dunstabzugshaube SY-6003-E-C-600... -
Seite 11: Informationen Zur Montage
Geruchsbelästigung stets sehr gering Nachteil: Wanddurchbruch (Kernbohrung) von 15,5 cm Durch- messer mit passendem Schlauchanschluss erforder- lich. Der Betrieb von offenen Feuerstellen im gleichen Raum ist nur eingeschränkt möglich (siehe „5 Minuten für Ihre Sicherheit ...“ ab Seite 4). Unterbau-Dunstabzugshaube SY-6003-E-C-600... -
Seite 12: Stromanschluss
Es muss die gesetzliche Vorschrift eingehalten werden, dass der Stecker zugänglich ist. D.h. auch nach Montage der Blende müs- sen Sie den Stecker erreichen können. Lassen Sie die Montage und elektrische Installation der Dunst- abzugshaube nur von einer autorisierten Fachkraft vornehmen! Unterbau-Dunstabzugshaube SY-6003-E-C-600... -
Seite 13: Montage
– Luftschlauch, ø 15 cm, für Abluftbetrieb, oder Aktivkohle filter für Umluftbetrieb Schutzfolien entfernen Die lackierten Flächen Ihrer neuen Dunstabzugshaube sind zum Schutz vor Kratzern während des Transports mit Folien überzo- gen. Ziehen Sie die Schutzfolien erst kurz vor der endgültigen Befestigung der Dunstabzugshaube ab. Unterbau-Dunstabzugshaube SY-6003-E-C-600... -
Seite 14: Nur Für Abluftbetrieb
Bevor Sie die Haube montieren, muss der Wanddurchbruch ( Kernbohrung) durch einen Fachbetrieb fertiggestellt sein. Beachten Sie bei der Planung des Wanddurchbruchs die Länge des Abluftschlauchs. Der Abluftschlauch muss ohne Knickstellen bis zur Außenkante der Wand reichen. Unterbau-Dunstabzugshaube SY-6003-E-C-600... -
Seite 15: Dunstabzugshaube Montieren
Gasherden mindestens 65 cm betragen. Beach- ten Sie jedoch unbedingt die Gebrauchsanleitung Ih- res Gasherdes! Wenn dort ein größerer Abstand vor- geschrieben ist, muss dieser berücksichtigt werden. Bei Elektroherden können Sie die Abzugshaube auch tiefer hängen, sofern die örtlichen Gegebenheiten dies zulassen. Unterbau-Dunstabzugshaube SY-6003-E-C-600... - Seite 16 Halteschiene) 3 befinden. 100 mm 495 mm Die Bohrlöcher sollten nun das nebenstehende Schema ha- 560 mm ben: 6. An den markierten Stellen Löcher mit einem den Dübeln ent- sprechenden Durchmesser und ausreichender Tiefe in die Wand bohren. Unterbau-Dunstabzugshaube SY-6003-E-C-600...
- Seite 17 • Das Schrankelement, in das die Dunstabzugshaube einge- baut werden soll, muss folgende Mindestmaße haben: Brei- te: 600 mm; Höhe: 270 mm; Tiefe: 290 mm. 1. Zunächst den Durchbruch für die Luftaustrittsöffnung 10 auf der Platte markieren und sägen. Unterbau-Dunstabzugshaube SY-6003-E-C-600...
- Seite 18 6. Dunstabzugshaube zwischen die Halteschiene und die Platte einsetzen und mit 4 Schrauben 6 sowie 4 Unterlegscheiben 7 durch die Löcher 11 an der Unterseite der Platte festschrau- ben. 7. Halteschiene 3 mit 2 Schrauben 5 am Rahmen festschrau- ben. Unterbau-Dunstabzugshaube SY-6003-E-C-600...
-
Seite 19: Kohlefilter Für Umluftbetrieb Einsetzen
2. Die Verriegelung 14 der Fettfilter 15 zur Seite schieben und Fettfilter vorsichtig abnehmen. 3. Die Kohlefilter 16 wie dargestellt rechts und links auf den Mo- tor 17 aufsetzen und gegen den Uhrzeigersinn festdrehen, dabei die Verriegelungen einrasten lassen. Unterbau-Dunstabzugshaube SY-6003-E-C-600... - Seite 20 Vorbereitung 4. Die Fettfilter 15 mit den Zapfen 18 in die Aussparung 19 an der Dunstabzugshaube setzen. 5. Die Verriegelung 14 nach hinten schieben, die Fettfilter 15 nach oben hin zuklappen und die Verriegelung wieder loslas- sen. Unterbau-Dunstabzugshaube SY-6003-E-C-600...
-
Seite 21: Bedienung
• Lassen Sie die Halogenlampe abkühlen, bevor Sie die Abdeckung abnehmen und die Lampe ausbauen. Ihre Dunstabzugshaube ist mit zwei Halogenlampen ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden. • Zum Ein- und Ausschalten der Beleuchtung Taste 23 drü- cken. Unterbau-Dunstabzugshaube SY-6003-E-C-600... -
Seite 22: Pflege Und Wartung
• Setzen Sie Fettfilter nach der Reinigung erst wieder ein, wenn sie völlig getrocknet sind. • Reinigen Sie den Fettfilter einmal im Monat – bei Bedarf häu- figer – im Geschirrspüler (bis 65 °C) oder in warmer Spülmit- tellauge. Unterbau-Dunstabzugshaube SY-6003-E-C-600... -
Seite 23: Kohlefilter Erneuern (Nur Bei Umluftbetrieb)
2. Beide Kohlefilter 16 rechts und links des Motors 17 im Uhr- zeigersinn losdrehen und herausnehmen. Sie können sie im Hausmüll entsorgen. 3. Die neuen Kohlefilter 16 wie im Abschnitt „Kohlefilter für Um- luftbetrieb einsetzen“ gezeigt einsetzen, gegen den Uhrzei- gersinn festdrehen und die Verriegelungen einrasten lassen. Unterbau-Dunstabzugshaube SY-6003-E-C-600... -
Seite 24: Halogenlampe Wechseln
• Berühren Sie die Lampe nicht mit den Fingern, da dies ihre Lebensdauer reduziert. Verwenden Sie ein trockenes Tuch. 1. Netzstecker ziehen oder Strom an der entsprechenden Haus- sicherung abschalten. 2. Den Abdeckrahmen 24 der Leuchte mit einem dünnen Schrau bendreher vorsichtig anheben und abnehmen. Unterbau-Dunstabzugshaube SY-6003-E-C-600... - Seite 25 Allgemeines 3. Die Glasabdeckung 25 ebenfalls entnehmen. 4. Die defekte Lampe 26 aus dem Sockel herausziehen und ei- ne neue Lampe einsetzen. 5. Die Glasabdeckung 25 und den Abdeckrahmen 24 wieder auf setzen. 6. Stromversorgung wieder herstellen. Unterbau-Dunstabzugshaube SY-6003-E-C-600...
-
Seite 26: Wenn's Mal Ein Problem Gibt
Der Abluftschlauch ist geknickt Prüfen Sie, ob der Abluftschlauch geknickt oder zu lang. oder zu lang ist. Fett tropft vom Gerät Fettfilter verschmutzt. Fettfilter reinigen (siehe Seite 22). herunter EXPERTEN-TEAM anrufen (siehe Seite Schwirrender Ton Fremdkörper im Ventilator. 27). Unterbau-Dunstabzugshaube SY-6003-E-C-600... -
Seite 27: Unser Service
Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Sa. 8 – 16 (0,20 €/Anruf aus dem dt. Festnetz, Mobilfunk max. 0,60 €/Anruf) Gerätebezeichnung: Unterbau-Dunstabzugshaube SY-6003-E-C-600 Hinweis Bestellnummer: 397 222 für unsere Kunden in Österreich: Bitte wenden Sie sich an die Fachberatungs-Hot- line Ihres Versandhauses. Unterbau-Dunstabzugshaube SY-6003-E-C-600... -
Seite 28: Umweltschutz Leicht Gemacht
Symbol gekennzeichnet. Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkataloges oder auf unse- rer Internetseite unter der Rubrik Service. Kohlefilter entsorgen Die verbrauchten Kohlefilter können Sie mit dem Hausmüll ent- sorgen. Unterbau-Dunstabzugshaube SY-6003-E-C-600... - Seite 29 – Reduzieren Sie nicht den Querschnitt des Gebläsestutzens. Je größer der Durchmesser des Abluftrohres und je glatter die Innenfläche ist, desto besser ist der Abzug. – Wählen Sie einen Mauerkasten mit Außenwandjalousien, die sich beim Betrieb völlig öffnen. Unterbau-Dunstabzugshaube SY-6003-E-C-600...
-
Seite 30: Stichwortverzeichnis
Technische Daten 32 Teileliste 10 Tragkraft der Decke 5,10 Fehlersuchtabelle 26 Fettfilter reinigen 22 Frittieren 7 Umluftbetrieb 11,23 Umweltschutz 28 Gebläse 21 Verpackung entsorgen 28 Halogenlampe 24 Wandmontage 16 Kernbohrung 8,14 Kohlefilter 23 Kontrolle 2 Zubehör 2 Lampe auswechseln 24 Unterbau-Dunstabzugshaube SY-6003-E-C-600... - Seite 31 Bedienung Unterbau-Dunstabzugshaube SY-6003-E-C-600...
-
Seite 32: Technische Daten
Technische Daten Datenblatt für Dunstabzugshauben nach der Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 Hersteller Hanseatic Modellkennung / Artikelnummer SY-6003-E-C-600 / 397 222 Jährlicher Energieverbrauch *) = 125,7 kWh/a hood Energieeffizienzklasse *) Fluiddynamische Effizienz *) = 15,0 hood...
